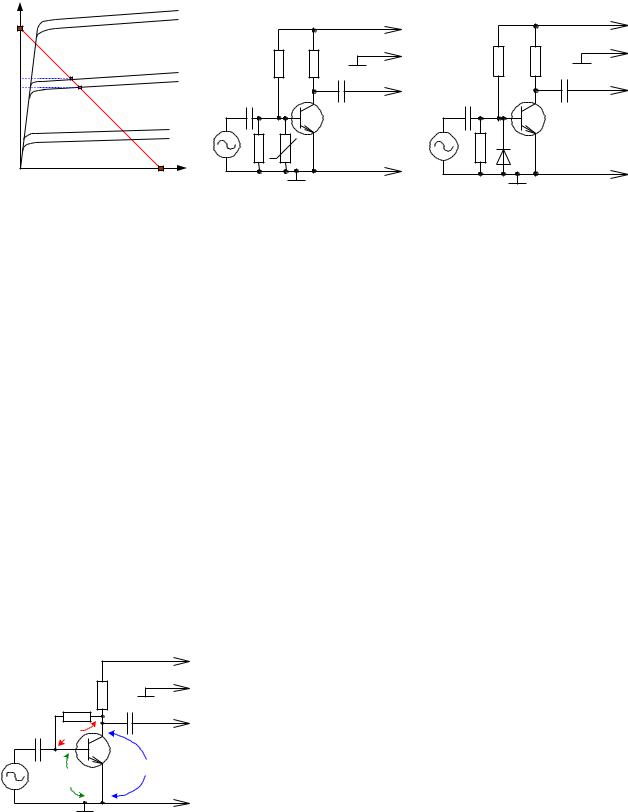

ляется синхронная с увеличением температуры при закрывании эмиттерного перехода транзистора температурная стабилизация при помощи терморезистора (смотрите рисунок 226).

При нагревании сопротивление терморезистора уменьшается, что приводит к общему уменьшению сопротивления включённых в параллель резисторов Rб`` и Rt. За счёт этого напряжение Uбэ будет уменьшаться, эмиттерный переход подзапираться, и рабочая точка сохраняет своё положение на нагрузочной прямой.

Аналогичным образом происходит термостабилизация рабочей точки полупроводниковым диодом (смотрите рисунок 227).

При увеличении температуры сопротивление диодов в обратном включении будет уменьшаться за счёт термогенерации носителей заряда в полупроводнике. Общее сопротивление включённых параллельно резистора Rб`` и диода VD1 будет уменьшаться, что приведёт к уменьшению напряжения Uбэ, транзистор подзапирается и рабочая точка сохраняет своё положение.

Недостатком схем с терморезистором и полупроводниковым диодом является то, что и терморезистор, и полупроводниковый диод должны подбираться по своим температурным свойствам для каждого конкретного транзистора. Поэтому наиболее часто применяют схемы температурной стабилизации отрицательной обратной связью (ООС) по постоянному току и напряжению.

4) Термостабилизация рабочей точки при помощи отрицательной обратной связи (ООС) по постоянному напряжению.

Применяется этот вид термостабилизации при питании цепи базы с фиксированным током базы. В этом случае резистор Rб подключается не к плюсу ИП, а к коллектору транзистора. Пользуясь уравнениями Кирхгофа, получим:

Uкэ = URб + Uбэ;

Uбэ ↓ = Uкэ ↓ - URб так как URб = Const;

Рис. 228

При увеличении температуры напряжение Uкэ уменьшается. Это уменьшение напряжения через цепь обратной связи (ОС), состоящую из Rб, передаётся на базу транзистора. Напряжение Uбэ уменьшается. Эмиттерный переход подзапирается, и рабочая точка сохраняет своё положение.

Е. А. Москатов. Стр. 86

5) Термостабилизация рабочей точки при помощи ООС по постоянному току.

+

Rб' Rк Eк

-

Термостабилизация рабочей точки при помощи ООС по постоянному току применяется при питании цепи базы по схеме с «фиксированным напряжением базы». При возрастании температуры увеличивается ток коллектора транзистора Iк, следовательно, и ток эмиттера Iэ. За счёт этого URбэ будет уменьшаться.

Uбэ ↑ = URб`` - URэ ↑ так как URб`` = Const;

Эмиттерный переход подзапирается, и рабочая точка (РТ) сохраняет своё положение. Так как изменение напряжения на Rэ должно зависеть только от изменения температуры и не изменяться по закону переменной составляющей усиливаемого сигнала, резистор Rэ шунтируется конденсатором большой ёмкости, через который будет протекать переменная составляющая, а через Rэ будет протекать постоянная составляющая тока.

Обратная связь в усилителе

1)Виды обратной связи.

2)Влияние ООС на основные показатели усилителя.

1) Виды обратной связи. Обратной связью в усилителе (в целом) или же в отдельно взятом каскаде называется такая связь между входом и выходом, при которой часть энергии усиленного сигнала с выхода передаётся на вход.

По способу своего возникновения обратная связь может быть внутренней, паразитной и искусственной.

Внутренняя ОС возникает за счёт внутренних свойств элементов схемы. Паразитная ОС возникает за счёт паразитных ёмкостей и индуктивностей. Стараются внутреннюю паразитную обратную связь возможно сильнее уменьшить.

Искусственная ОС вводится специально для улучшения основных характеристик усилителя. По признаку петлевого усиления различают положительную ОС (ПОС) и ООС. При ПОС сигнал на вход усилителя через цепь ОС поступает в фазе со входным сигналом. При ООС сигнал, проходя цепь ОС, будет подаваться в противофазе с входным сигналом. В усилителях, в основном, применяется ООС; ПОС применяется в генераторах.

Взависимости от того, каким образом цепь ОС подключается к выходу усилителя, различают ОС по току и по напряжению.

Взависимости от того, каким образом цепь ОС подключается к выходу усилителя, различают параллельную и последовательную ОС усилителя.

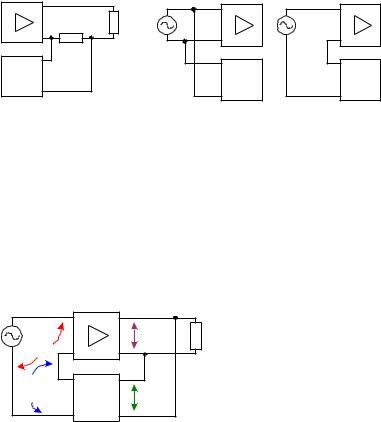

Параллельная ОС изображена на рисунке 231, а последовательная – на рисунке 232.

Е. А. Москатов. Стр. 87

β – коэффициент передачи цепи ОС.

Uвых.oc

Uвх.oc

Поскольку в усилителях цепь ОС состоит, в основном, из пассивных элементов, то β обычно меньше 1. В зависимости от того, будет ли изменяться β от частоты, различают частотозависимую и частотонезависимую ОС.

2) Влияние ООС на основные показатели усилителя.

Рассмотрим влияние ООС на работу усилителя на примере последовательной ОС по напряжению.

Из формулы (1) видно, что Uвых.ос будет равняться β, умноженному на Uвых и подставленному в формулу (2).

В знаменателе последней формулы вынесем Uвых за скобку:

Величина (1+β ∙ К) называется глубиной обратной связи.

Вывод: последняя формула показывает то, что ООС уменьшает коэффициент усиления усилителя.

Для положительной ОС:

Е. А. Москатов. Стр. 88

Кроме того, что введение ООС уменьшает коэффициент усиления усилителя, все остальные технические показатели улучшаются. Увеличивается полоса пропускания, уменьшаются нели-

нейные и частотные искажения, несколько возрастает входное сопротивление.

Режимы работы усилительных элементов

1)Понятие о проходной динамической характеристике.

2)Режим работы класса А.

3)Режим работы класса В.

4)Режим работы класса АВ.

5)Режим работы класса С.

6)Режим работы класса D.

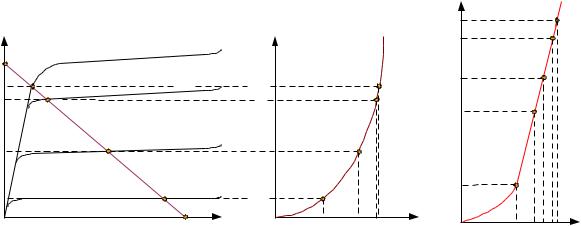

1) Понятие о проходной динамической характеристике. Режимы работы усилительных элементов определяются положением рабочей точки на проходной динамической характеристике. Проходной динамической характеристикой называется зависимость выходного тока от входного напряжения. Для транзистора, включённого по схеме с ОЭ, зависимость будет Iк = f (Uбэ). Проходная динамическая характеристика может быть построена по входной и выходной характеристикам транзистора. Iк = f (Uб).

2) Режим работы класса А. В режиме работы класса А рабочая точка устанавливается на линейном участке проходной динамической характеристики. Для этого между базой и эмиттером транзистора при помощи одной из схем питания цепи базы необходимо создать постоянную составляющую напряжения, которая называется величиной напряжения смещения.

При отсутствии переменной составляющей усиливаемого сигнала рабочая точка называется рабочей точкой покоя.

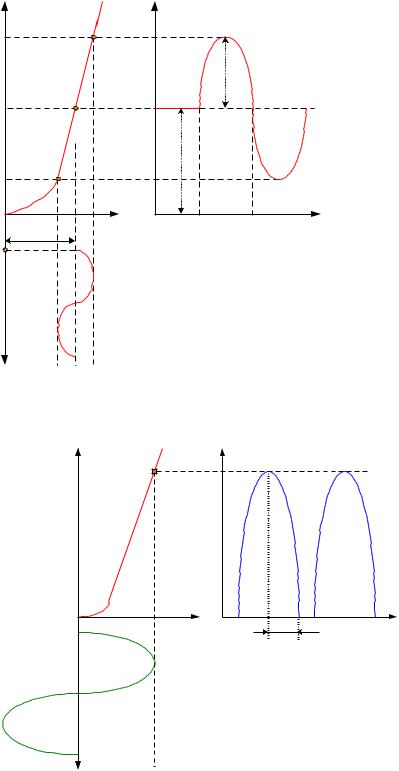

Рассмотрим рисунок 236. До момента времени t1 переменная составляющая входного сигнала отсутствует, и под действием величины Eсм в коллекторной цепи транзистора будет протекать постоянная составляющая коллекторного тока, которая называется током покоя.

Режим работы класса А характеризуется минимальными нелинейными искажениями, т. к. усилительный элемент работает на линейном участке характеристики.

Недостатком режима класса А является низкий КПД. η = (25 – 30 %).

Это объясняется тем, что энергия от источника питания затрачивается не только на усиление переменной составляющей, но и на создание постоянной составляющей Iо, которая является бесполезной и в дальнейшем отсеивается разделительным конденсатором.

Режим класса А применяется, в основном, в предварительных каскадах усиления.

Е. А. Москатов. Стр. 89

3) Режим работы класса В. В режиме класса В рабочая точка выбирается таким образом, чтобы ток покоя был равен нулю (смотрите рисунок 237).

Режим работы класса В характеризуется углом отсечки Θ.

Углом отсечки называется половина той части периода, за которую в выходной цепи будет протекать ток.

Для режима класса В угол отсечки Θ = 90°. Характеризуется режим класса В высоким КПД η = 60 ÷ 70 %. Недостатком режима класса В являются большие нелинейные искажения. Применяется режим класса В в выходных двухтактных усилителях мощности.

4) Режим работы класса АВ. Иногда положение точки покоя в режиме класса АВ выбирается на нижнем изгибе проходной динамической характеристики (смотрите рисунок 238).
