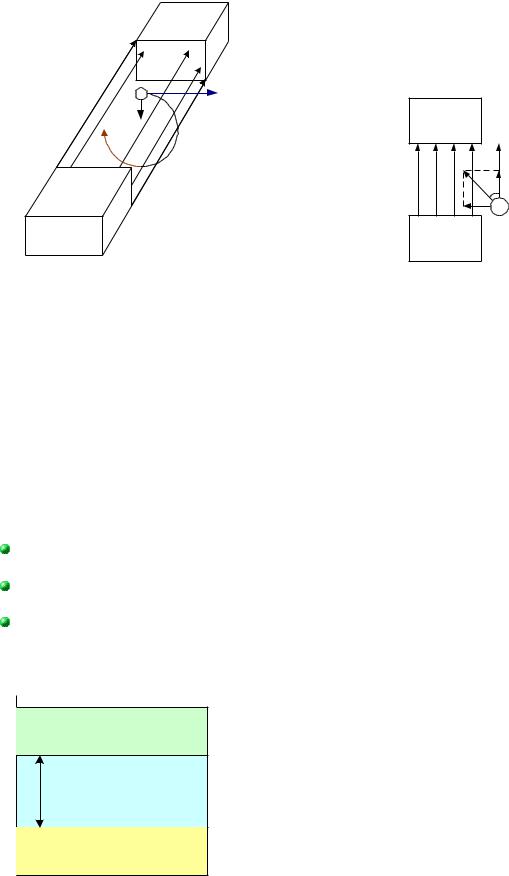

Когда α ≠ 900, вектор скорости электрона можно разложить на две составляющие – поперечную и продольную относительно направления магнитных силовых линий (рис. 5). Под действием поперечной составляющей электрон будет двигаться по окружности, а под действием продольной составляющей - двигаться поступательно. В результате траектория будет представлять собой спираль.

5)Зонная энергетическая диаграмма.

Упроводников большое количество свободных электронов, у диэлектриков валентные электроны удерживаются ковалентными связями, у полупроводников структура как у диэлектриков, но ковалентные связи значительно слабее. Достаточно сравнительно небольшого количества энергии, получаемой из внешней среды (температура, освещённость, сильное электрическое поле) чтобы электроны полупроводника разорвали ковалентные связи и стали свободными.

Диапазон энергий, в котором лежит энергия электрона, удерживаемого ковалентной связью, называется зоной валентности, или валентной зоной.

Диапазон энергий, в котором лежит энергия электрона, разорвавшего ковалентную связь и ставшего свободным, называется зоной проводимости.

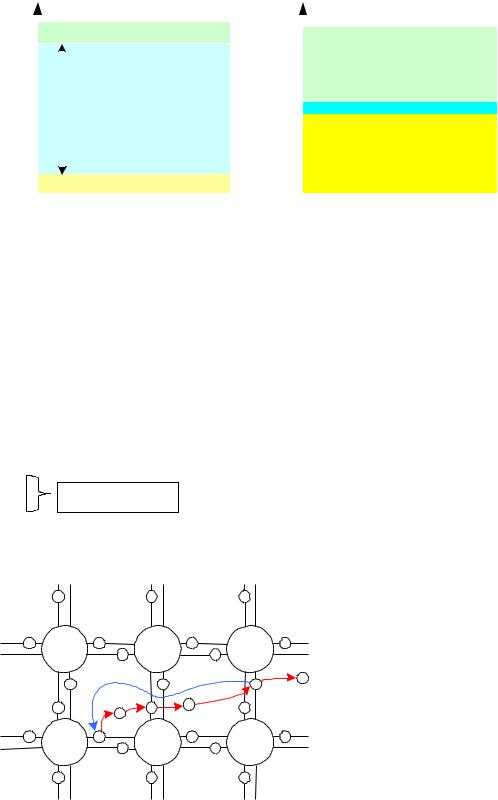

Графическое изображение этих энергетических зон называется зонной энергетической диаграммой.

W Для полупроводников

Зона проводимости

Wп

W=Wп-Wв Запрещённая зона

Wв

Зона валентности

Рис. 6

Е. А. Москатов. Стр. 6

Для того, чтобы электрон смог разорвать ковалентную связь и стать свободным, он должен получить энергию, большую ширины запрещённой зоны.

Электропроводность полупроводников

1)Собственная проводимость полупроводников

2)Примесная проводимость полупроводников

3)Дрейфовый и диффузионный токи в полупроводниках

1) Собственная проводимость полупроводников. Собственным полупроводником, или же полупроводником i-типа называется идеально химически чистый полупроводник с однородной кристаллической решёткой.

Кристаллическая структура полупроводника на плоскости может быть определена следующим образом.

Если электрон получил энергию, большую ширины запрещённой зоны, он разрывает ковалентную связь и становится свободным. На его месте образуется вакансия, которая имеет по-

Е. А. Москатов. Стр. 7

ложительный заряд, равный по величине заряду электрона и называется дыркой. В полупроводнике i-типа концентрация электронов ni равна концентрации дырок pi. То есть ni=pi. Процесс образования пары зарядов электрон и дырка называется генерацией заряда. Свободный электрон может занимать место дырки, восстанавливая ковалентную связь и при этом излучая избыток энергии. Такой процесс называется рекомбинацией зарядов. В процессе рекомбинации и генерации зарядов дырка как бы движется в обратную сторону от направления движения электронов, поэтому дырку принято считать подвижным положительным носителем заряда. Дырки и свободные электроны, образующиеся в результате генерации носителей заряда, называются собственными носителями заряда, а проводимость полупроводника за счёт собственных носителей заряда называется собственной проводимостью проводника.

2) Примесная проводимость проводников.

Так как у полупроводников i-типа проводимость существенно зависит от внешних условий, в полупроводниковых приборах применяются примесные полупроводники.

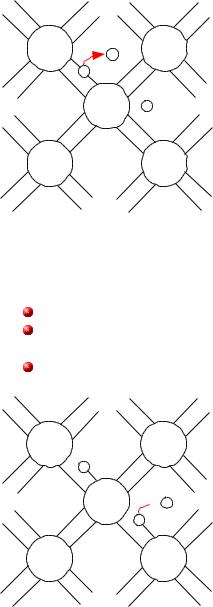

Р-

Si Si

Рис. 10

Если в полупроводник ввести пятивалентную примесь, то 4 валентных электрона восстанавливают ковалентные связи с атомами полупроводника, а пятый электрон остаётся свободным. За счёт этого концентрация свободных электронов будет превышать концентрацию дырок.

Примесь, за счёт которой ni>pi, называется донорной примесью.

Полупроводник, у которого ni>pi, называется полупроводником с электронным типом проводимости, или полупроводником n-типа.

В полупроводнике n-типа электроны называются основными носителями заряда, а дырки – неосновными носителями заряда.

Si Si

+

В -

+

Si Si

Рис. 11

При введении трёхвалентной примеси три её валентных электрона восстанавливают ковалентную связь с атомами полупроводника, а четвёртая ковалентная связь оказывается не восстановленной, т. е. имеет место дырка. В результате этого концентрация дырок будет больше концентрации электронов.

Е. А. Москатов. Стр. 8

Примесь, при которой pi>ni, называется акцепторной примесью.

Полупроводник, у которого pi>ni, называется полупроводником с дырочным типом проводимости, или полупроводником p-типа.

В полупроводнике p-типа дырки называются основными носителями заряда, а электроны – неосновными носителями заряда.

Реальное количество примесей в полупроводнике составляет примерно 1015 1/см3.

3) Дрейфовый и диффузионный токи в полупроводниках.

Дрейфовый ток в полупроводнике – это ток, возникающий за счёт приложенного электрического поля. При этом электроны движутся навстречу линиям напряжённости поля, а дырки – по направлению линий напряжённости поля. Диффузионный ток – это ток, возникающий из-за неравномерной концентрации носителей заряда.

n2>n1. n2-n1=Δn.

Ip.диф=−e Dp xp ,

где Dp и Dn – коэффициенты диффузии.

Электронно-дырочный (p-n) переход

1)Образование электронно-дырочного перехода

2)Прямое и обратное включение p-n перехода

3)Свойства p-n перехода

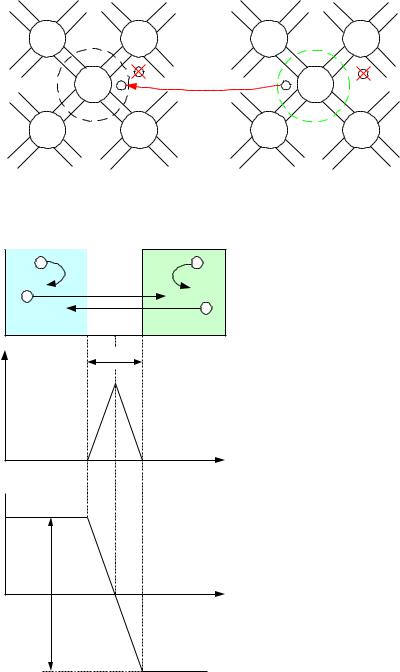

1) Образование электронно-дырочного перехода. Ввиду неравномерной концентрации на границе раздела p и n полупроводника возникает диффузионный ток, за счёт которого электроны из n-области переходят в p-область, а на их месте остаются некомпенсированные заряды положительных ионов донорной примеси. Электроны, приходящие в p- область, рекомбинируют с дырками, и возникают некомпенсированные заряды отрицательных ионов акцепторной примеси. Ширина p-n перехода – десятые доли микрона. На границе раздела возникает внутреннее электрическое поле p-n перехода, которое будет тормозящим для основных носителей заряда и будет их отбрасывать от границы раздела.

Е. А. Москатов. Стр. 9

Рис. 13

Для неосновных носителей заряда поле будет ускоряющим и будет переносить их в область, где они будут основными. Максимум напряжённости электрического поля – на границе раздела.

x

к

x

Рис. 14

Распределение потенциала по ширине полупроводника называется потенциальной диаграммой. Разность потенциалов на p-n переходе называется контактной разностью потенциалов или потенциальным барьером. Для того, чтобы основной носитель заряда смог преодолеть p-n переход, его энергия должна быть достаточной для преодоления потенциального барьера.

2) Прямое и обратное включение p-n перехода.

Приложим внешнее напряжение плюсом к p-области. Внешнее электрическое поле направлено навстречу внутреннему полю p-n перехода, что приводит к уменьшению потенциального барьера. Основные носители зарядов легко смогут преодолеть потенциальный барьер, и поэтому через p-n переход будет протекать сравнительно большой ток, вызванный основными носителями заряда.
