Тоннельный эффект применяется в тоннельных диодах, которые используются в схемах генераторов гармонических колебаний и как маломощные бесконтактные переключающие устройства.

2) Эффект Гана

Эффект Гана проявляется в полупроводниках n-типа проводимости в сильных электрических полях.

I

B







A











D





C





O







Eкр

Eпор

E



Рис. 24





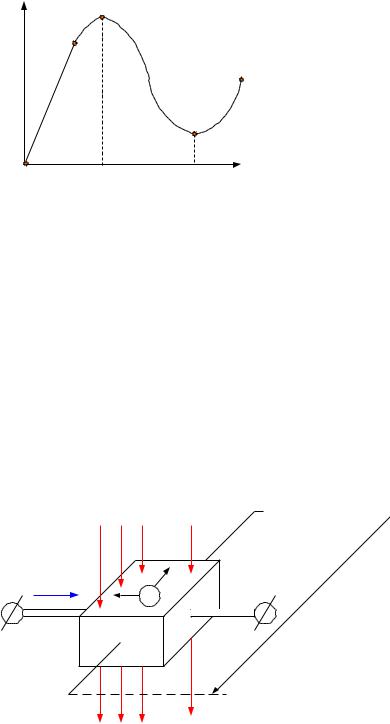

Участок ОА – линейный участок, на котором соблюдается закон Ома. Участок АВ – при сравнительно больших напряжённостях электрического поля уменьшается подвижность электронов (показывает, как легко электроны проходят сквозь кристаллическую решётку проводника) за счёт увеличения амплитуд колебания атомов в узлах кристаллической решётки. И за счёт этого рост тока замедляется. Участок ВС – сильное уменьшение подвижности электронов, что приводит к уменьшению тока. Участок CD – при очень больших напряжённостях значительно увеличивается генерация носителей зарядов и, хотя подвижность электронов уменьшается, ток возрастает за счёт увеличения количества зарядов.

Сущность эффекта Гана состоит в том, что если в полупроводнике создать напряжённость электрического поля, большую Екр, но меньшую Епор, т. е. на участке ВС характеристики, то в полупроводнике возникнут электрические колебания сверхвысокой частоты (СВЧ).

Эффект Гана применяется в диодах Гана, которые используются как маломощные генераторы СВЧ.

3) Эффект Холла

Эффект Холла проявляется в полупроводниках n-типа проводимости с протекающими через них токами и помещёнными в магнитное поле.

-





N







+

I





F

- Ex

-







+

S

Рис. 25

На движущиеся электроны в полупроводнике будет действовать сила Лоренца F, под действием которой электроны будут отклоняться к дальнему краю пластинки (смотри рисунок 25), следовательно, там будет сгущение электронов, а около переднего края – недостаток их. Поэтому между этими краями возникнет ЭДС, которая называется ЭДС Холла.

Эффект Холла применяется в магнитометрических датчиках.

Е. А. Москатов. Стр. 16

Полупроводниковые приборы Устройство, классификация и основные параметры полупроводниковых диодов

1)Классификация и условные обозначения полупроводниковых диодов

2)Конструкция полупроводниковых диодов

3)Вольтамперная характеристика и основные параметры полупроводниковых диодов

1) Классификация и условные обозначения полупроводниковых диодов. Полупроводниковым диодом называется устройство, состоящее из кристалла полупроводника, содержащее обычно один p-n переход и имеющее два вывода.

Классификация диодов производится по следующим признакам: 1] По конструкции:

плоскостные диоды;

точечные диоды;

микросплавные диоды. 2] По мощности:

маломощные;

средней мощности;

мощные. 3] По частоте:

низкочастотные;

высокочастотные;

СВЧ.

4] По функциональному назначению:

выпрямительные диоды;

импульсные диоды;

стабилитроны;

варикапы;

светодиоды;

тоннельные диоды

и так далее.

Условное обозначение диодов подразделяется на два вида:

-маркировка диодов;

-условное графическое обозначение (УГО) – обозначение на принципиальных электрических схемах.

По старому ГОСТу все диоды обозначались буквой Д и цифрой, которая указывала на электрические параметры, находящиеся в справочнике.

Новый ГОСТ на маркировку диодов состоит из 4 обозначений:

К С -156 А

Г Д -507 Б

I II III IV

Рис. 26

I – показывает материал полупроводника:

Е. А. Москатов. Стр. 17

Г (1) – германий; К (2) – кремний; А (3) – арсенид галлия.

II – тип полупроводникового диода:

Д – выпрямительные, ВЧ и импульсные диоды; А – диоды СВЧ;

C – стабилитроны; В – варикапы;

И – туннельные диоды; Ф – фотодиоды; Л – светодиоды;

Ц – выпрямительные столбы и блоки.

III – три цифры – группа диодов по своим электрическим параметрам:

101 399выпрямительные



401 499ВЧдиоды

Д



501 599импульсные



IV – модификация диодов в данной (третьей) группе.

УГО:

а) б) в) г) д)





~



-

+





~

е)

ж)

з)

а) Так обозначают выпрямительные, высокочастотные, СВЧ, импульсные и диоды Гана; б) стабилитроны; в) варикапы; г) тоннельные диоды; д) диоды Шоттки; е) светодиоды; ж) фотодиоды; з) выпрямительные блоки

Рис. 27

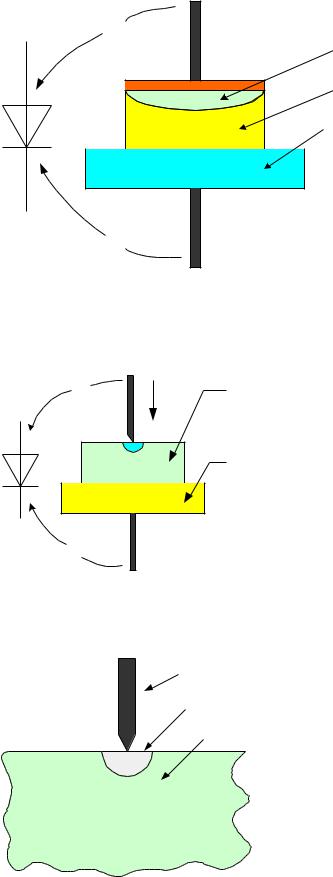

2)Конструкция полупроводниковых диодов. Основой плоскостных и точечных диодов является кристалл полупроводника n-типа проводимости, который называется базой транзистора. База припаивается к металлической пластинке, которая называется кристаллодержателем. Для плоскостного диода на базу накладывается материал акцепторной примеси и в вакуумной печи при высокой температуре (порядка 500 °С) происходит диффузия акцеп-

торной примеси в базу диода, в результате чего образуется область p-типа проводимости и p-n переход большой плоскости (отсюда название).

Вывод от p-области называется анодом, а вывод от n-области – катодом (смотрите рисунок 28).

Е. А. Москатов. Стр. 18

А

P

n

акцепторная

примесь

база

кристаллод ерж атель

К

Рис. 28

Большая плоскость p-n перехода плоскостных диодов позволяет им работать при больших прямых токах, но за счёт большой барьерной ёмкости они будут низкочастотными.

Точечные диоды.

А

I

база



кристаллодер-

жатель

n

К

Рис. 29

К базе точечного диода подводят вольфрамовую проволоку, легированную атомами акцепторной примеси, и через неё пропускают импульсы тока силой до 1А. В точке разогрева атомы акцепторной примеси переходят в базу, образуя p-область (смотрите рисунок 30).

Вольфрамовая игла

Область p-типа Область n-типа

P

n

Рис. 30

Получается p-n переход очень малой площади. За счёт этого точечные диоды будут высокочастотными, но могут работать лишь на малых прямых токах (десятки миллиампер).

Микросплавные диоды.

Е. А. Москатов. Стр. 19

Их получают путём сплавления микрокристаллов полупроводников p- и n- типа проводимости. По своему характеру микросплавные диоды будут плоскостные, а по своим параметрам – точечные.

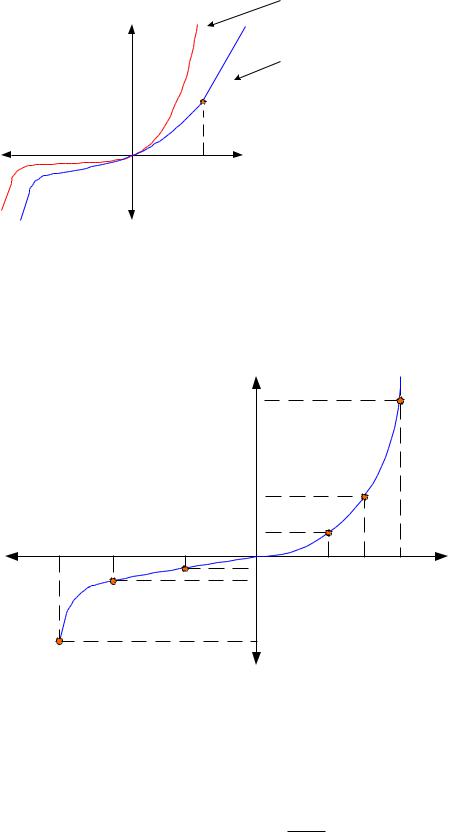

3) Вольтамперная характеристика и основные параметры полупроводниковых диодов.



ВАХ идеального



p-n перехода

Iпр





ВАХ реального



p-n перехода

А



Uобр



Uпр

Iобр



Рис. 31

Вольтамперная характеристика реального диода проходит ниже, чем у идеального p-n перехода: сказывается влияние сопротивления базы. После точки А вольтамперная характеристика будет представлять собой прямую линию, так как при напряжении Uа потенциальный барьер полностью компенсируется внешним полем. Кривая обратного тока ВАХ имеет наклон, так как за счёт возрастания обратного напряжения увеличивается генерация собственных носителей заряда.





Iпр







Iпрmax







Iпр



Uэл.проб. Uобрmax

Uобр

I'пр

Uпр

Uобр



U'пр Uпр

Uпрmax





Iобр.max







Iобр







Рис. 32



Максимально допустимый прямой ток Iпр.max.

Прямое падение напряжения на диоде при максимальном прямом токе Uпр.max.

Максимально допустимое обратное напряжение Uобр.max = (⅔ ÷ ¾) ∙ Uэл.проб.

Обратный ток при максимально допустимом обратном напряжении Iобр.max.

Прямое и обратное статическое сопротивление диода при заданных прямом и обратном напряжениях: T.пр UnpInp.. ; T.обр UoбIoб . .
