Выпрямительные диоды

1)Общая характеристика выпрямительных диодов

2)Включение выпрямительных диодов в схемах выпрямителей

1) Общая характеристика выпрямительных диодов. Выпрямительным диодом называется полупроводниковый диод, предназначенный для преобразования переменного тока в постоянный в силовых цепях, то есть в источниках питания. Выпрямительные диоды всегда плоскостные, они могут быть германиевые или кремниевые. Германиевые диоды лучше кремниевых тем, что имеют меньшее прямое падение напряжения. Кремниевые диоды превосходят германиевые по диапазону рабочих температур, по максимально допустимому обратному напряжению, а также имеют меньший обратный ток.

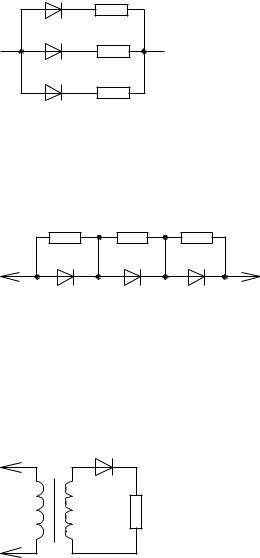

Если выпрямленный ток больше максимально допустимого прямого тока диода, то в этом случае допускается параллельное включение диодов (смотрите рисунок 33).

Добавочные сопротивления Rд величиной от единиц до десятков Ом включаются с целью выравнивания токов в каждой из ветвей.

Если напряжение в цепи превосходит максимально допустимое обратное напряжение диода, то в этом случае допускается последовательное включение диодов (смотрите рисунок 34).

Rш1 Rш2 Rш3

Рис. 34

Шунтирующие сопротивления величиной несколько сот кОм включают для выравнивания падения напряжения на каждом из диодов.

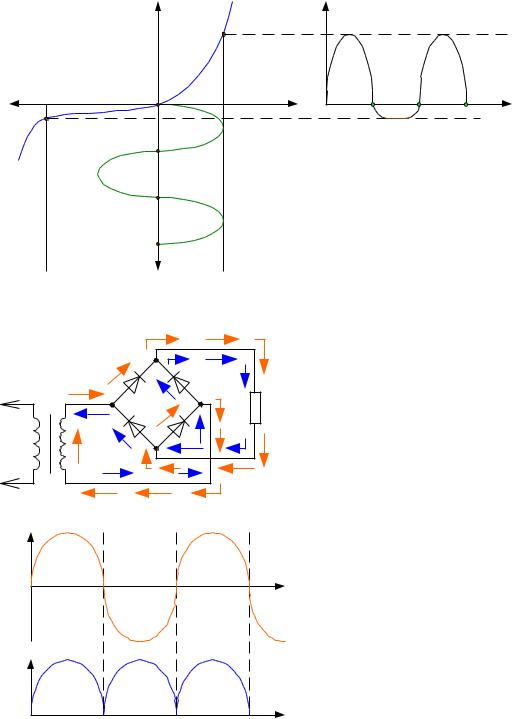

2) Включение выпрямительных диодов в схемах выпрямителей. Диоды в схемах выпрямителей включаются по одно- и двухполупериодной схемам. Если взять один диод, то ток в нагрузке будет протекать за одну половину периода, поэтому такой выпрямитель называется однополупериодным. Его недостаток – малый КПД.

Е. А. Москатов. Стр. 21

Стабилитроны, варикапы, светодиоды и фотодиоды

1)Стабилитроны

2)Варикапы

3)Фотодиоды

4)Светодиоды

1) Стабилитроны. Стабилитроном называется полупроводниковый диод, предназначенный для стабилизации уровня постоянного напряжения. Стабилизация – поддержание какого-то уровня неизменным. По конструкции стабилитроны всегда плоскостные и кремниевые. Принцип действия стабилитрона основан на том, что на его вольтамперной характеристике имеется участок, на котором напряжение практически не зависит от величины протекающего тока.

Таким участком является участок электрического пробоя, а за счёт легирующих добавок в полупроводник ток электрического пробоя может изменяться в широком диапазоне, не переходя в тепловой пробой.

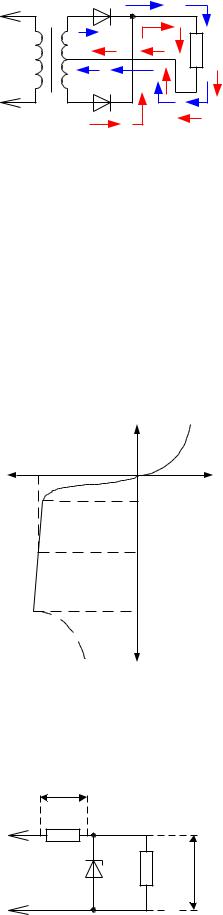

Так как участок электрического пробоя – это обратное напряжение, то стабилитрон включается обратным включением (смотрите рисунок 40).

Е. А. Москатов. Стр. 23

Резистор Ro задаёт ток через стабилитрон таким образом, чтобы величина тока была близка к среднему значению между Iст.min и Iст.max. Такое значение тока называется номинальным током стабилизации.

Принцип действия. При уменьшении входного напряжения ток через стабилитрон и падение напряжения на Ro может уменьшаться, а напряжения на стабилитроне и на нагрузке останутся постоянными, исходя из вольтамперной характеристики. При увеличении входного напряжения ток через стабилитрон и URo увеличивается, а напряжение на нагрузке всё равно остаётся постоянным и равным напряжению стабилизации.

Вывод: стабилитрон поддерживает постоянство напряжения при изменении тока через него от Iст.min до Iст.max.

Основные параметры стабилитронов:

Напряжение стабилизации Uст.

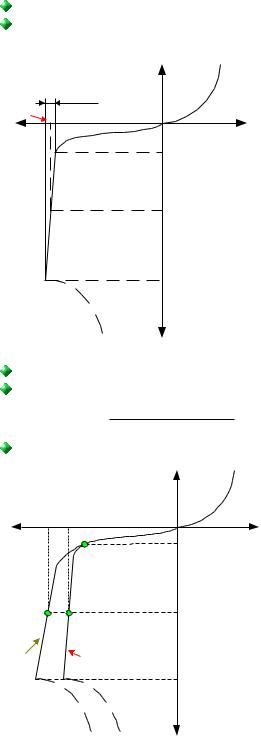

Минимальное, максимальное и номинальное значение тока стабилизации Iст.min, Iст.- max, Iст.ном. (смотрите рисунок 42).

ΔUст. – изменение напряжения стабилизации. Дифференциальное сопротивление на участке стабилизации:

Е. А. Москатов. Стр. 24

ст Ucт 100%

Ucт t

Ucт.t Ucт' Ucт

t t20 t10

Стабилитроны, предназначенные для стабилизации малых напряжений, называются стабисторами.

Стабисторы – для стабилизации напряжения менее 3В, и у них используется прямая ветвь ВАХ (смотрите рисунок 44).

I Iст.max

Iст.min

Uст. U

Рис. 44

Применяются стабисторы в прямом включении.

2) Варикапы.

Варикапом называется полупроводниковый диод, у которого в качестве основного параметра используется барьерная ёмкость, величина которой варьируется при изменении обратного напряжения. Следовательно, варикап применяется как конденсатор переменной ёмкости, управляемый напряжением.

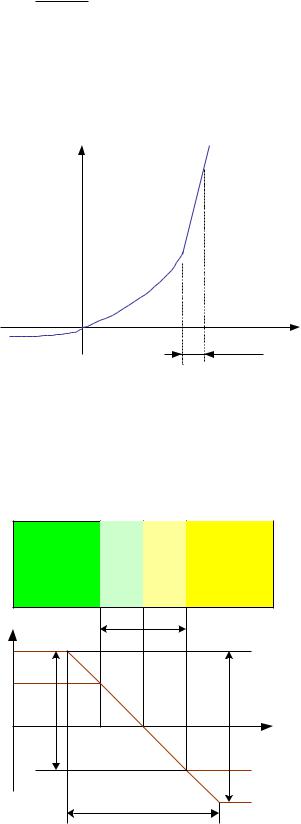

Принцип действия. Если к p-n переходу приложить обратное напряжение, то ширина потенциального барьера увеличивается.

Сб о Sp n

Х
