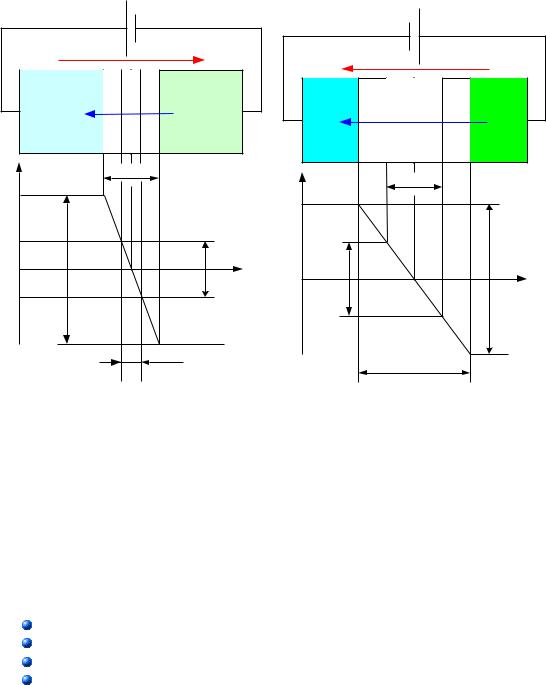

Такое включение p-n перехода называется прямым, и ток через p-n переход, вызванный основными носителями заряда, также называется прямым током. Считается, что при прямом включении p-n переход открыт. Если подключить внешнее напряжение минусом на p-область, а плюсом на n-область, то возникает внешнее электрическое поле, линии напряжённости которого совпадают с внутренним полем p-n перехода. В результате это приведёт к увеличению потенциального барьера и ширины p-n перехода. Основные носители заряда не смогут преодолеть p-n переход, и считается, что p-n переход закрыт. Оба поля – и внутреннее и внешнее - являются ускоряющими для неосновных носителей заряда, поэтому неосновные носители заряда будут проходить через p-n переход, образуя очень маленький ток, который называется обратным током. Такое включение p-n перехода также называется обратным.

3) Свойства p-n перехода. К основным свойствам p-n перехода относятся:

свойство односторонней проводимости;

температурные свойства p-n перехода;

частотные свойства p-n перехода;

пробой p-n перехода.

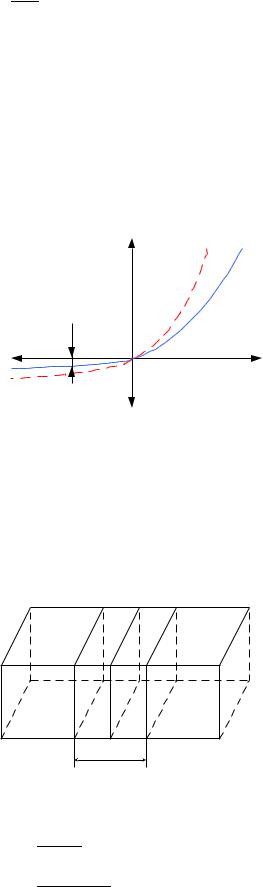

Свойство односторонней проводимости p-n перехода нетрудно рассмотреть на вольтамперной характеристике. Вольтамперной характеристикой (ВАХ) называется графически выраженная зависимость величины протекающего через p-n переход тока от величины приложенного напряжения. I=f(U).

Будем считать прямое напряжение положительным, обратное – отрицательным. Ток через p-n переход может быть определён следующим образом:

e' U ,

I =I 0 e k T 1

где I0 – ток, вызванный прохождением собственных носителей заряда; e – основание натурального логарифма;

e– заряд электрона; Т – температура;

U – напряжение, приложенное к p-n переходу; k – постоянная Больцмана.

При прямом включении:

Е. А. Москатов. Стр. 11

e' U

Iпр=I 0 e k T 1 keT' =const=c

I = f U

Iпр=I 0 ec U 1

ec U 1

Iпр=I 0 ec U

При увеличении прямого напряжения прямой ток изменяется по экспоненциальному закону. При обратном включении:

Iобр=I 0 ec U 1





ec U 1





Iобр=−I 0









t

o>t o



Iпр

2

1







Uобр

















Uпр



Iобр







Рис. 17





Так как величина обратного тока во много раз меньше, чем прямого, то обратным током можно пренебречь и считать, что p-n переход проводит ток только в одну сторону.

Температурное свойство p-n перехода показывает, как изменяется работа p-n перехода при изменении температуры. На p-n переход в значительной степени влияет нагрев, в очень малой степени – охлаждение. При увеличении температуры увеличивается термогенерация носителей заряда, что приводит к увеличению как прямого, так и обратного тока.

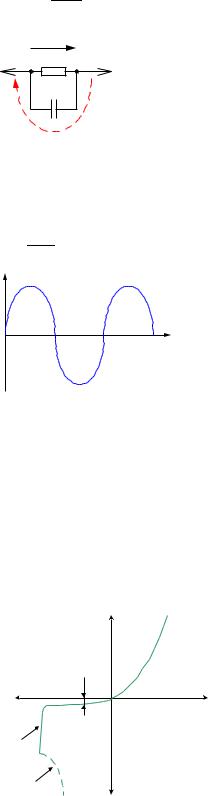

Частотные свойства p-n перехода показывают, как работает p-n переход при подаче на него переменного напряжения высокой частоты. Частотные свойства p-n перехода определяются двумя видами ёмкости перехода.

-

Sp-n

+

-

+

-

+

P

n



Х



Рис. 18

Первый вид ёмкости – это ёмкость, обусловленная неподвижными зарядами ионов донорной

иакцепторной примеси. Она называется зарядной, или барьерной ёмкостью.

C=ε ε0 S d

C=ε ε0 Spn

x

Е. А. Москатов. Стр. 12

Второй тип ёмкости – это диффузионная ёмкость, обусловленная диффузией подвижных носителей заряда через p-n переход при прямом включении.

Cдиф=UnpQ

Q – суммарный заряд, протекающий через p-n переход.

Ri

Сi

Cp-n = Cбарьерн.+Сдиф.

Рис. 19

Ri – внутреннее сопротивление p-n перехода.

Ri очень мало при прямом включении [Ri = (n∙1 ÷ n∙10) Ом] и будет велико при обратном включении [Riобр = (n∙100 кОм ÷ n∙1 МОм)].

x

=



1



c



c



U











+



+







-

t















Рис. 20



Если на p-n переход подавать переменное напряжение, то ёмкостное сопротивление p-n перехода будет уменьшаться с увеличением частоты, и при некоторых больших частотах ёмкостное сопротивление может сравняться с внутренним сопротивлением p-n перехода при прямом включении. В этом случае при обратном включении через эту ёмкость потечёт достаточно большой обратный ток, и p-n переход потеряет свойство односторонней проводимости.

Вывод: чем меньше величина ёмкости p-n перехода, тем на более высоких частотах он может работать.

На частотные свойства основное влияние оказывает барьерная ёмкость, т. к. диффузионная ёмкость имеет место при прямом включении, когда внутреннее сопротивление p-n перехода мало.

Пробой p-n перехода. Iобр = - Io



Iпр



Uобр

Uпр

Уч ас т ок



э лект рич ес кого



пробоя



Уч ас т ок

Iобр

т еплов ого

пробоя





Рис. 21

При увеличении обратного напряжения энергия электрического поля становится достаточной для генерации носителей заряда. Это приводит к сильному увеличению обратного тока. Явление сильного увеличения обратного тока при определённом обратном напряжении называется электрическим пробоем p-n перехода.

Е. А. Москатов. Стр. 13

Переход Шоттки

Электрический пробой – это обратимый пробой, т. е. при уменьшении обратного напряжения p-n переход восстанавливает свойство односторонней проводимости. Если обратное напряжение не уменьшить, то полупроводник сильно нагреется за счёт теплового действия тока и p-n переход сгорает. Такое явление называется тепловым пробоем p-n перехода. Тепловой пробой необратим.

1)Образование перехода Шоттки

2)Прямое и обратное включение диодов Шоттки

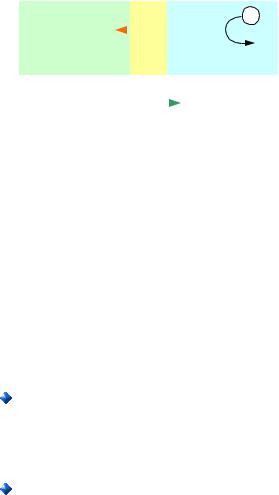

1) Образование перехода Шоттки. Переход Шоттки возникает на границе раздела металла и полупроводника n-типа, причём металл должен иметь работу выхода электрона большую, чем полупроводник.

Ам>Аn.пр





- - - - - - - - - -





+



-











+









- - - - - - - - - -











Еш









+













- - - - - - - - - -















М





+







n







- - - - - - - - - -





+





































































Eвн























































+

































Рис. 22

При контакте двух материалов с разной работой выхода электронов электрон проходит из материала с меньшей работой выхода в материал с большей работой выхода, и ни при каких условиях - наоборот. Электроны из приграничного слоя полупроводника переходят в металл, а на их месте остаются некомпенсированные положительные заряды ионов донорной примеси. В металле большое количество свободных электронов, и, следовательно, на границе металлполупроводник возникает электрическое поле и потенциальный барьер. Возникшее поле будет тормозящим для электронов полупроводника и будет отбрасывать их от границы раздела. Граница раздела металла и полупроводника со слоем положительных зарядов ионов донорной примеси называется переходом Шоттки (открыт в 1934 году).

2) Прямое и обратное включение диодов Шоттки.

Если приложить внешнее напряжение плюсом на металл, а минусом на полупроводник, возникает внешнее электрическое поле, направленное навстречу полю перехода Шоттки. Это внешнее поле компенсирует поле перехода Шоттки и будет являться ускоряющим для электронов полупроводника. Электроны будут переходить из полупроводника в металл, образуя сравнительно большой прямой ток. Такое включение называется прямым.

При подаче минуса на металл, а плюса на полупроводник возникает внешнее электрическое поле, сонаправленное с полем перехода Шоттки. Оба этих поля будут тормозящими для электронов полупроводника, и будут отбрасывать их от границы раздела. Оба этих поля будут ускоряющими для электронов металла, но они через границу раздела не пройдут, так как у металла больше работа выхода электрона. Такое включение перехода Шоттки называется обратным.

Обратный ток через переход Шоттки будет полностью отсутствовать, так как в металле не существует неосновных носителей зарядов.

Достоинства перехода Шоттки:

-отсутствие обратного тока;

-переход Шоттки может работать на СВЧ;

-высокое быстродействие при переключении из прямого состояния в обратное и наоборот.

Е.А. Москатов. Стр. 14

Недостаток – стоимость. В качестве металла обычно применяют золото.

Некоторые эффекты полупроводника

1)Тоннельный эффект

2)Эффект Гана

3)Эффект Холла

1) Тоннельный эффект. Тоннельный эффект (открыт в 1958 году в Японии) проявляется на p-n переходе в вырожденных полупроводниках.

Вырожденный полупроводник – это полупроводник с очень высокой концентрацией донорной или акцепторной примеси. (Концентрация – 1024 атомов примеси на 1 куб. см. полупроводника).

В вырожденных полупроводниках очень тонкий p-n переход: его ширина составляет сотые доли микрона, а напряжённость внутреннего поля p-n перехода составляет Ep-n ≈ 108 B/м, что обеспечивает очень высокий потенциальный барьер. Основные носители заряда не могут преодолеть этот потенциальный барьер, но за счёт малой его ширины как бы механически пробивают в нём тоннели, через которые проходят другие носители зарядов.

Следовательно, свойство односторонней проводимости на p-n переходе при тоннельном эффекте отсутствует, а ток через p-n переход будет иметь три составляющие:

I = Iт.пр. – Iт.обр. + Iпр.,

где Iт.пр. – прямой тоннельный ток, за счёт прохождения зарядов через тоннели при прямом включении;

Iт.обр. – обратный тоннельный ток, тот же самый, что и прямой, но при обратном включении; Iпр. – прямой ток проводимости. Вызван носителями заряда, преодолевающими потенциальный барьер при относительно высоком прямом напряжении.

Вольтамперная характеристика p-n перехода при тоннельном эффекте будет иметь вид, изображённый на рисунке 23.

I

А





IA





I

IT.ПP+IПР









T.ПP





IB



В

IПP







0







IT.OБP

UA

UB

U









Рис. 23





На участке АВ прямой тоннельный ток уменьшается за счёт снижения потенциального барьера и в точке В он становится равным нулю, а ток проводимости незначительно возрастает. За счёт этого общий ток на участке АВ уменьшается. Особенностью тоннельного эффекта является то, что на участке АВ характеристики имеет место отрицательное динамическое сопротивление.

Ri

U

Uв Uа



I

Iв Iа

Е. А. Москатов. Стр. 15
