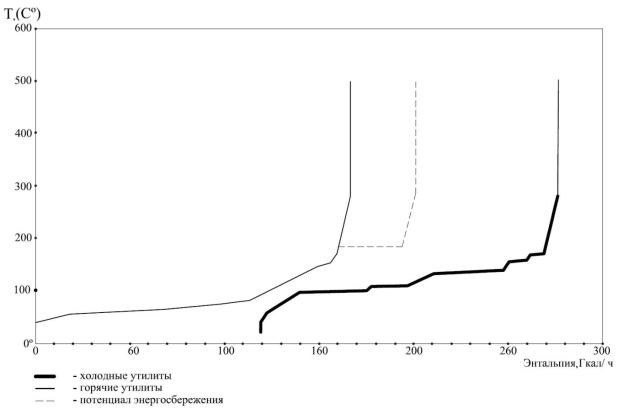

Рисунок 5 – Композитные кривые установки изомеризации

На рисунке 5 показана большая область, в которой композитные кри-

вые почти параллельны друг другу («зона перехода»). Это означает, что для достижения экономии в полном объеме необходимо иметь несколько тепло-

обменников, которые работают при температуре на концах теплообменников,

равных или близких к значению ΔTmin, что потребует большого увеличения площади поверхности теплообменников. Кроме того, в данном процессе про-

исходит конденсация и испарение, что также усложняет задачу снижения энергопотребления.

На рисунке 6 показана общая композитная кривая, которая является инструментальным средством для определения целевых показателей ком-

плексных систем энергоносителей.

61

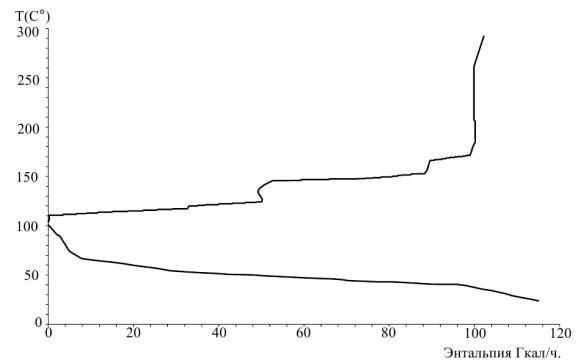

Рисунок 6 – Общая композитная кривая по установке изомеризации

Общая композитная кривая, изображенная на рисунке 6, показывает

«смещенные» показатели температуры технологического процесса изомери-

зации. Так как горячие потоки технологического процесса сокращены на ½ значения ΔTmin., а холодные потоки технологического процесса увеличены на

½ значения ΔTmin., построение общей композитной кривой автоматически включает наличие перепада температур между горячим и холодным потока-

ми технологического процесса изомеризации, равного, по крайней мере, зна-

чению ΔTmin. Уровни энергоносителей при пересечении с общей композитной кривой также смещаются на ½ значения ΔTmin – температура горячих энерго-

носителей уменьшается на ½ значения ΔTmin, а температура холодных энер-

гоносителей увеличивается на ½ значения ΔTmin. Данное смещение темпера-

туры энергоносителей обеспечивает тот факт, что между системами энерго-

носителей и соответствующими потоками технологического процесса суще-

ствует минимальный перепад температур ΔTmin. Что еще более важно, когда уровни энергоносителей касаются общей композитной кривой, перепад тем-

ператур ΔTmin сохраняется.

Для анализа работы отдельных аппаратов на общей композитной кри-

62

вой процесса были выделены существующие рекуперативные теплообменни-

ки. Графики нагрузок этих теплообменников представлены ниже на рисунках

7–16.

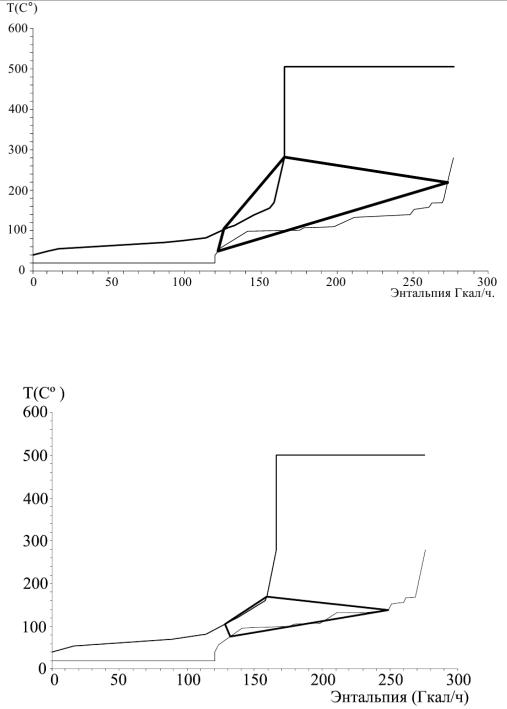

Рисунок 7 – Общая композитная кривая с выделением Т-1

Рисунок 8 – Общая композитная кривая с выделением Т-2

63

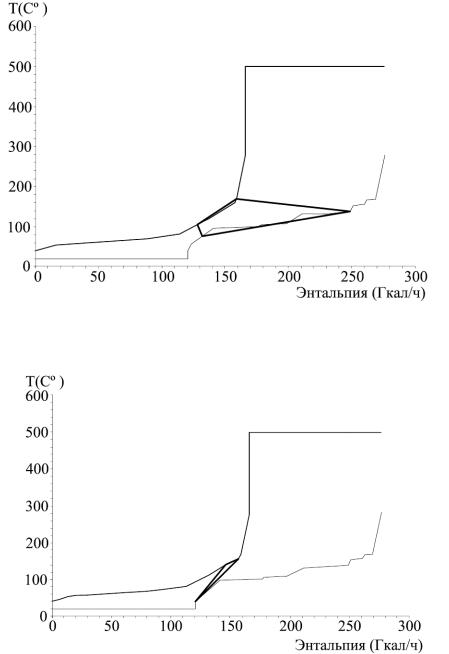

Рисунок 9 – Общая композитная кривая с выделением Т-3

Рисунок 10 – Общая композитная кривая с выделением Т-4

64

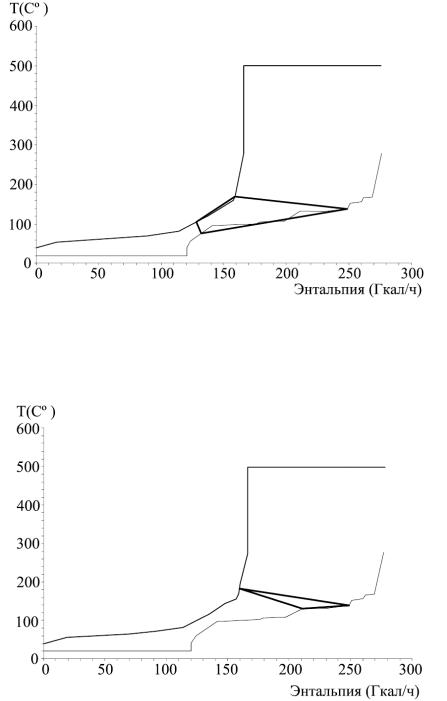

Рисунок 11 – Общая композитная кривая с выделением Т-5

Рисунок 12 – Общая композитная кривая с выделением Т-6
