СТРУКТУРНАЯ СХЕМА ФУНКЦИОНАЛЬНОЙ СИСТЕМЫ РЕГУЛИРОВАНИЯ

Как отмечено выше, при создании САР сбалансированных астатических объектов следует выбрать функциональный закон регулирования, содержащий интегральную составляющую (ПИ, ПИД), который обеспечивает поддержание (стабилизацию) регулируемого параметра в статическом режиме вблизи уставки (hp, м) без статической ошибки. Необходимо также выбрать параметры настройки регулятора, которые обеспечат работоспособность системы при изменении производственных ситуаций, например, при изменении численных значений возмуща-

ющих воздействий в диапазоне варьирования g2min < g2[τ]<g2max, кг/с.

На рис. 8 представлена структурно-параметрическая схема контура САР, реализующая ПИД закон регулирования для сбалансированного астатического объекта.

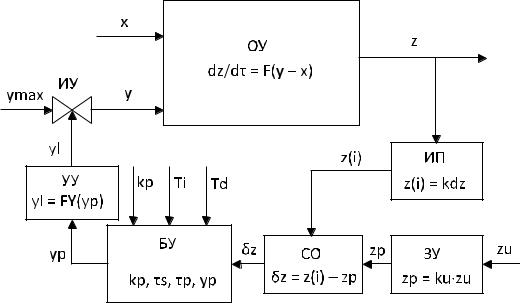

Рис 8. Структурно-параметрическая схема функциональной САР

На этой схеме обозначены основные модули, образующие структуру САР, входные и выходные переменные контура и отдельных модулей, а также параметры настройки регулятора:

ОУ – объект управления:

z – переменная, формируемая на выходе объекта (регулируемый параметр);.

36

x – неуправляемое возмущающее воздействие на объект; y – управляемое воздействие на объект.

ИП – измерительный преобразователь (датчик):

z(i) – численное значение результата измерения регулируемого параметра.

ЗУ – задающее устройство:

zu – ввод задания (уставки) регулятору;

zp – численное значение уставки регулятору. СО – блок вычисления сигнала ошибки:

δz – численное значение сигнала ошибки. БУ – блок управления (регулятор).

Численные значения параметров настройки регулятора:

kp – коэффициент усиления или xp = 1/kp – полоса пропорциональности;

s, с – постоянная времени интегрирования;

p, с – постоянная времени дифференцирования;

yp – численное значение команды управления формируемой регулятором.

УУ – устройство изменения управляемого воздействия на объект (исполнительный механизм):

yl – численное значение команды управления формируемой исполнительным механизмом.

ИУ – исполняющее устройство (регулирующий клапан):

y – численное значение управляющего воздействия на объект. ymax – предельное значение управляющего воздействия.

При создании системы рассчитываются параметры настройки регулятора (kp, s, p), при которых будут обеспечены переходные процессы с симметричными колебаниями и минимальным динамическим забросом регулируемого параметра (например, процесс с минимальной интегральной ошибкой).

В программном обеспечении контроллеров, специализированных на реализацию ПИД-законов регулирования, предусмотрены драйверы для проведения автонастройки коэффициентов (kp, s, p) регулятора непосредственно на объекте (см. глоссарий каталога фирмы ОВЕН) [3].

При создании системы САР для нового объекта, предварительный выбор параметров настройки регулятора рекомендуется выпол-

37

нять с использованием графо-аналитичесуих методик [2]. Авторы методик указывают на необходимость последующей корректировки настройки исследованием переходных характеристик в замкнутом контуре САР на объекте или на модели системы.

СТРУКТУРА И МАТЕМАТИЧЕСКОЕ ОБЕСПЕЧЕНИЕ МОДЕЛИ СИСТЕМЫ ФУНКЦИОНАЛЬНОГО РЕГУЛИРОВАНИЯ

На рис. 9 структура САР преобразована в схему модели контура стабилизации уровня в баке-дозаторе.

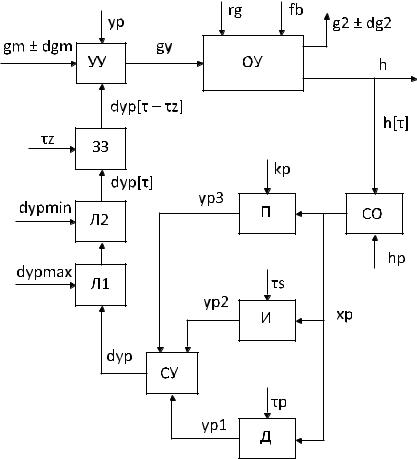

Рис. 9. Структура модели контура стабилизации уровня в баке-дозаторе

38

Математическое описание звеньев модели

Звено ОУ (объект управления):

где h – уровень жидкости в баке, м; rg – плотность жидкости, кг/м3; fb – площадь сечения бака, м2; gy – расход жидкости через регулирующий клапан на входе в бак, кг/с; g2 – суммарный расход жидкости на выходе из бака, кг/с; dg2 – положительное или отрицательное отклонения от номинала расхода из бака (возмущение), кг/с;

Приращение уровня в баке за промежуток времени dτ (шаг интегрирования)

dh[dτ] = (1 / (rg·fb))·(gy – (g2 + dg2)·dτ

Изменение численного значения уровня в динамике

h[τ + dτ] = h[τ] + dh[dτ]

Звено СО – модуль вычисления сигнала ошибки:

xp*τ+ = h*τ+ – hp,

где xp[τ] – численное значение сигнала ошибки в момент времени τ, м; hp– уставка регулятору (настройка), м; h[τ] – численное значение уровня в баке в момент времени τ, м.

Звено П – модуль формирования пропорциональной составляющей при ПИД-регулировании:

yp3 = kp·xp[τ],

где yp3 – численное значение пропорциональной составляющей в суммарном управляющем воздействии, % ХРО; kp – численное значение коэффициента усиления ПИД-регулятора, % ХРО/м (может быть использовано также значение пределопропорциональности xp = 1/kp).

Звено И – модуль формирования интегральной составляющей ПИД-регулятора:

yp2=kp τ2 xp dτ

τs τ1

или

dyp2[dτ] = (kp·xp[τ]/τs)·dτ

39

yp2 = yp2[τ+dτ]=yp2[τ]+dyp2[dτ],

где dyp2[dτ] – приращение численного значения интегральной составляющей управляющего воздействия за интервал интегрирования dτ, % ХРО; τs – численное значение настройки постоянной времени звена интегрирования регулятора, с; yp2[τ+dτ], yp2[τ] – численное значение интегральной составляющей в суммарном управляющем воздействии в указанный момент времени, % ХРО.

Звено Д – модуль формирования дифференциальной составляющей при ПИД-регулировании:

yp1[τ]=kp·τp·xp[τ]/dτ,

где yp1[τ] – численное значение дифференциальной составляющей в суммарном управляющем воздействии в указанный момент времени, % ХРО; τp – численное значение настройки постоянной времени звена дифференцирования регулятора, с.

Звено СУ – модуль формирования суммарного управляющего воздействия при ПИД-регулировании:

dyp*τ+ = yp1*τ+ + yp2 + yp3,

где dyp[τ] – суммарное управляющее воздействие ПИД регулятора в момент времени τ, % ХРО.

Звено Л1 – логический модуль ограничения (ypmin = 90 % ХРО) хода регулирующего клапана в сторону закрытия и звено Л2 – логический модуль ограничения (ypmax = 10 %ХРО) хода регулирующего клапана в сторону открытия при ПИД-регулировании

IF (yp1*τ++yp2+yp3) ≥ 40 THEN dyp*τ+ = 40

ELSFIF (yp1*τ++yp2+yp3) ≤ –40 THEN dyp*τ+ = –40

ELSE dyp*τ+ = (yp1*τ++yp2+yp3)

END IF

Звено ЗЗ – задержка на τz с реализации управляющего воздействия на УУ:

yp[τ] = yp + (yp+dyp[τ – τz]),

где yp – численное значение величины закрытия клапана при начальном равновесном режиме, например, yp = 50 % ХРО; dyp[τ – τz], %
