Материал: Чихольд Я. Облик книги 1980
|
Рис. 8 |
|
|
||
|
Вилларов |
чертеж. |
|
||
В нашей схеме конструкции страниц |
|||||
тоже заключен вариант |
«Вилларова чертежа». |
||||
|
Так |
называют |
|
||
гармонический |
делительный |
канон |
|||
Виллара де |
Оннекура |
|
(Villard |
de |
Honnecourt). |
С |
помощью |
этого |
канона, |
||
который показан на чертеже жирными линиями,
можно |
делить |
пространство |
на любое число равных частей |
||
без какого |
бы то |
ни было масштаба. |
ба точно делить пространство на любое число равных частей. На рис. 9 Вилларов чертеж представлен еще раз, сам по себе.
68
Изыскания Рауля Розариво доказали, что обна руженный мною канон писцов позднего средневе ковья (рис. 5) не потерял своей силы и для первых печатников, и тем самым подтвердили правиль ность и значение этого канона. Все же мы не должны думать, что свойственная этому канону пропорция формата бумаги 2:3 может удовлетво рить любые потребности. Позднее средневековье не требовало от книги ни особой портативности, ни элегантности. Лишь в эпоху Возрождения начали делать изящные и легкие портативные книги. От времени до времени появлялись книги малых форматов с пропорциями, употребительны ми и поныне, — 5:8, 21:34, 1:
, и форматов «ин кварто» — 3:4. Как ни прекрасна пропорция 2:3, она никоим образом не может служить для всех книг. Назначение и характер книги часто требуют другой хорошей пропорции.
Но канон рис. 5 может быть применен и к этим другим форматам с иными пропорциями. Его применение на любом книжном формате приводит к свободному от произвола, безусловно гармонич ному положению наборной полосы. Даже относи тельный размер наборной полосы может быть изменен без нарушения гармонии книжной стра ницы. Мы рассматриваем в дальнейшем книжные форматы золотого сечения с пропорциями 1:
, 1 :
и «ин кварто» (3:4) и используем при этом развитое на рис. 5 членение на девять частей. На рисунках с 10 по 13 применен одновременно Вилларов канон (рис. 9), так как и он может быть построен в любом прямоугольнике.
69
О том, что подобным образом могут образовы ваться гармоничные, лишенные произвола набор ные полосы даже в необычных форматах, свиде тельствуют рис. 14 и 15 — квадратный и попереч ный форматы. Поперечные форматы хороши для нотных тетрадей и для книжек с картинками поперечных форматов; в этих случаях пропорция страниц 4:3 будет по большей части лучше, чем слишком низкая пропорция 3:2.
Но и членение на девять частей, хотя и самое красивое, не является единственно правильным. При членении на двенадцать частей мы получаем, как это показано на рис. 16, наборную полосу большего размера, нежели та, какую мы видели на рис. 5. Рис. 17 показывает (в качестве примера деления на шесть частей высоты и ширины страницы с пропорцией 2:3) членение одного маленького рукописного молитвенника, писанного в конце пятнадцатого столетия в Италии Марку сом Вичентинусом; этот молитвенник был воспро изведен в знаменитом учебнике Эдуарда Джонстона, на таблице XX. Я испытал чувство глубокого удовлетворения, когда в моем каноне нашел ключ к великолепному членению страниц этого шедевра каллиграфии, которому я не переставал дивиться
|
|

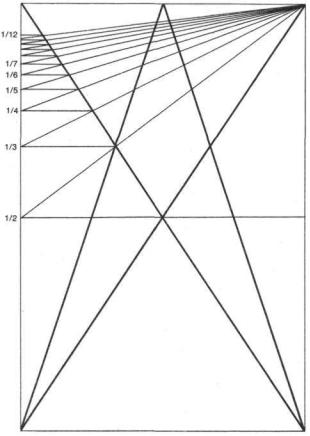

Рис. 9 |
|
|
Делительный |
канон |
Виллара, |
||
вписанный |
в |
прямоугольник |
||
с отношением |
сторон 2:3. |
|||
Длинная |
сторона |
разделена |
||
здесь вплоть |
до |
одной двенадцатой доли. |
||
70
Рис. 10 Пропорция страницы 1:
(1:1,732).
Деление на девять частей высоты и ширины бумаги (страницы).
в течение более чем сорока лет. Поле, отведенное под письмо, в два раза меньше пергамента; стра ница 13,9x9,3 сантиметра содержит 12 строк по 24 буквы.
Высота бумаги может, в случае надобности, вообще быть разделена на любое число частей. Даже более узкие поля, чем показанные на рис. 16, возможны. Необходимо только сохранить связь наборной полосы с диагоналями отдельной
