Каждый производственный участок в соответствии с характером и технологией выполняемых работ желательно размещать в отдельном помещении. Небольшие по площади участки с однородным характером работ могут располагаться в одном помещении.

С учетом противопожарных и санитарных требований рекомендуется в общем случае выполнять в отдельных, изолированных от других, помещениях следующие виды работ ТО и ТР подвижного состава:

- моечные, уборочные и другие работы комплекса ЕО, кроме заправки автомобилей топливом;

- постовые работы ТО-1, ТО-2, общее диагностирование;

- агрегатные, слесарно-механические, электротехнические и радиоремонтные работы, работы по ремонту инструмента, ремонту и изготовлению технологического оборудования, приспособлений и производственного инвентаря;

- испытание двигателей;

- ремонт приборов системы питания карбюраторных и дизельных двигателей;

- ремонт аккумуляторных батарей;

- шиномонтажные и вулканизационные работы;

- кузнечно-рессорные, медницко-радиаторные, сварочно-жестяницкие и арматурные работы;

- обойные работы;

- окрасочные работы.

Работы по ремонту приборов системы питания допускается выполнять в одном помещении категории «Д» совместно с работами агрегатными, слесарно-механическими, электротехническими, радиоремонтными, по ремонту инструмента, ремонту и изготовлению технологического оборудования, приспособлений и производственного инвентаря.

На автотранспортных предприятиях должны предусматриваться помещения для отдельного хранения каждой из следующих групп материальных ценностей:

двигателей, агрегатов, узлов, деталей, непожароопасных материалов, металлов, инструмента, ценного утиля (цветной металл и т. п.);

- автомобильных шин (покрышек и камер);

- смазочных материалов;

- лакокрасочных материалов;

- твердых сгораемых материалов (бумага, картон, ветошь).

Относительное расположение производственных участков и складов в здании главного производственного корпуса определяется их производственными связями с зонами ТО и ТР.

По технологическим связям к зоне ТО-1 тяготеют аккумуляторный, электротехнический, участок ремонта приборов системы питания и шиномонтажный участки и склад масел. К зоне ТО-2 тяготеют склад масел и те же участки, что и к зоне ТО-1, а также агрегатный, сварочный, жестяницкий участки и склады запасных частей и агрегатов. С зоной ТР связаны те же участки, что и с зоной ТО-2, а также слесарно-механический, кузнечно-рессорный, малярный, кузовной, обойный, склад материалов и инструментально-раздаточная кладовая. Рядом с зоной ЕО располагают насосную, помещение для сушки спецодежды, вентиляционную камеру и очистные сооружения.

Склад смазочных материалов размещают в непосредственной близости к смазочным постам линии ТО, обычно у наружных стен здания, для обеспечения удобства слива масел в емкости склада и непосредственного выхода наружу из помещения.

Механический и агрегатный участки размещают рядом со складом запасных частей. Смежно с агрегатным участком желательно размещать участок мойки снятых с автомобилей агрегатов, узлов и деталей перед поступлением их на агрегатный участок и склады. Агрегатный и выделенный в отдельное помещение моторный участок размещают рядом со специализированными постами по замене соответствующих агрегатов, шиномонтажный и вулканизационный участки - рядом со складом шин и постами по обслуживанию шин.

Кузнечно-рессорный, сварочно-жестяницкий и медницкий участки располагают смежно или в одном помещении и отделяют от других помещений несгораемыми стенами. Малярный и обойный участки должны быть смежными. В грузовых АТП с парком автомобилей-самосвалов выполнение жестяницких и сварочно-кузовных работ предусматривают в одном помещении с обеспечением заезда автомобилей.

Все производственные, складские помещения (кроме ацетиленогенераторной) должны иметь сообщение между собой по внутренним проходам производственного корпуса. Если к складским помещениям (кроме склада масел) нельзя обеспечить удобный внутренний подъезд, предусматривают наружные ворота.

Непосредственные связи необходимы между помещениями для шиномонтажных и вулканизационных работ и складом шин, помещением для ремонта аккумуляторных батарей и зарядной, насосной для масел и складом смазочных материалов.

Все производственные помещения должны иметь естественное освещение. Складские помещения могут его не иметь. Склад шин располагают в затемненном помещении.

При глубине помещения до 12 м ограничиваются боковым освещением через оконные проемы в стенах, при большей глубине помещений необходимо комбинированное освещение через оконные проемы в стенах и фонари в крыше здания.

Помещения, расположенные во внутренней части здания и без естественного освещения через окна, должны обязательно иметь фонари. В этой части здания нецелесообразно размещать участки, которые должны быть изолированы от других помещений (сварочно-жестяницкий, медницкий, аккумуляторный, а также склад шин и санузлы).

Количество ворот в зданиях для технического обслуживания и ремонта автомобилей, в зданиях для хранения автомобилей, а также для въезда (выезда) автомобилей в помещения, расположенные в первом, цокольном или подвальном этажах, зависит от числа автомобилей в помещении: до 25 автомобилей - одни ворота, от 26 до 100 - двое, а при более 100 автомобилях - одни дополнительные ворота на каждые 100 автомобилей. Если из отдельных помещений возможен выезд наружу и через смежные помещения, расчетное количество ворот можно уменьшить на единицу. При этом указанные выше помещения должны иметь, как минимум, одни ворота.

Ворота принимают типовые. Высота их должна превышать наибольшую высоту подвижного состава любой категории не менее чем на 0,2 м, а ширина - ширину подвижного состава: при проезде перпендикулярно плоскости ворот автомобилей I категории - на 0,7 м, II и III категории - 0,9, IV категории - на 1,2 м; при проезде под углом к плоскости ворот автомобилей I категории - на 1,0 м, II категории - 1,3 м, III категории - 1,5 м, IV категории - на 2,0 м.

При разработке планировочных решений принятая окончательно площадь производственных и складских помещений может отличаться от расчетной на ± 10 %.

Производственный корпус запроектирован из сборных железобетонных конструкций с переменной сеткой колонн 12 х 24 и 6х12 м и высотой до низа выступающих элементов перекрытия 6,0 м. В зоне ТР и ТО применена прямоугольная (для одиночных автомобилей), расстановка постов. Производственные помещения расположены по наружным сторонам здания.

На чертеже планировки производственного корпуса наносим производственные помещения с условным изображением стен и перегородок, дверных и оконных проемов, колонн, лестниц, осмотровых канав, подъемно-транспортное оборудование (кран-балки, монорельсы, электротельферы с указанием их грузоподъемности).

На всех постах, независимо от их назначения (ожидания, ТО, ТР, окраски, подпора) условно показываем автомобиле-места соответственно габаритам автомобилей.

На чертеже планировки производственного корпуса наносятся также габаритные размеры, размеры шага колонн и пролетов, а также координатная сетка по колоннам для привязки производственных подразделений. Нумерацию элементов сетки начинают с левого нижнего угла здания и обозначают по шагу колонн арабскими цифрами, начиная с цифры 1, а по пролетам - заглавными буквами русского алфавита (рис. 3.1).

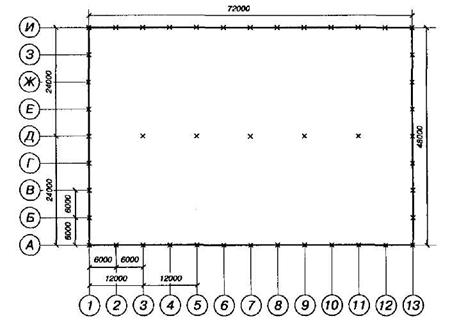

Рисунок 3.1 - Нанесение размеров и координатной сетки на чертеже планировки производственного корпуса

Расположение на чертеже здания производственного корпуса, а также планировка закрытой стоянки и других зданий АТП относительно основной надписи чертежа должны быть такими же, как и на чертеже генерального плана. Если здание на чертеже генерального плана расположено не параллельно кромкам листа, на планировочном чертеже его наносят параллельно кромкам, повернув относительно положения на генеральном плане в ту или другую сторону на угол не более 45°.

Планировочные решения зданий автотранспортного предприятия обычно выполняют в масштабе 1:100 или 1:200.

3.2 Краткое описание работ выполняемых в подразделениях

Функциональная схема производственного процесса в АТП представлена на рис 3.2.

Рисунок 3.2 - Функциональная схема производственного процесса в АТП

----- основное движение;

- - - - - - возможное движение;

КПП - контрольно-пропускной пункт;

ЕО - ежедневное обслуживание;

ТО - техническое обслуживание;

ТР - текущий ремонт;

Д-1,2 - общая и углубленная диагностика.

Как видно на рисунке 3.2, при возвращении с линии автомобилей проходят КПП и зону уборочно-моечных работ (ЕО). Далее автомобили, нуждающиеся в обслуживании, направляются в зоны ТО и ТР, остальные в зону хранения (на открытые стоянки).

Если число автомобилей, возвращающихся с линии в единицу времени, больше пропускной способности зоны УМР, то часть автомобилей после КПП поступает в зону ожидания. Эти автомобили проходят УМР по мере ее освобождения. Как правило, пропускная способность зон ТО-1, ТО-2 и ТР также не позволяет принять на обслуживание все автомобили непосредственно после возвращения их с линии. Поэтому часть автомобилей ожидает ТО и ТР в зоне хранения или зоне ожидания.

Работы Д-1 проводятся при ТО-1, после ТО-2 и при необходимости при ТР. Работы Д-2 проводятся при ТО-2 и в отдельных случаях при ТР. В процессе выполнения работ ТО-2, если объемы сопутствующего ремонта превысят допускаемые пределы, автобусы могут быть направлены в зону ТР. После выполнения всех работ по ТО и ТР автомобили направляются в зону хранения.

Из зоны хранения исправные автомобилей через КПП выпускаются для работы на линии.

Посты ТР имеют прямоугольную расстановку. Посты ожидания расположены рядом с соответствующими зонами. Посты диагностирования совмещены и представляют собой одну зону диагностики.

Зона постов ТР по характеру производственного процесса непосредственно связана со всеми вспомогательными производственными участками, которые расположены смежно с зоной ТР.

Расположение производственных участков и складов определяется их технологическим тяготением к основным зонам ТО и ТР.

Однородный характер отдельных видов работ, выполняемых на производственных участках, которые технологически связаны с постовыми работами данного вида ТО и ТР, позволяет выделить соответствующие посты и участки в определенные группы:

- зона ТО-1 и склад смазочных материалов с насосной;

- зона ТО-2, участки ремонта электрооборудования, ремонта приборов системы питания, аккумуляторный;

- посты разборочно-сборочных работ ТР, агрегатный участок, слесарно-механический участок, промежуточный склад запасных частей и материалов;

- шиномонтажный и вулканизационный участки, склад шин и камер;

- кузнечно-рессорный и медницкий участки, сварочный и жестяницкий участки (с постом), арматурный участок;

Разрабатываемый в курсовом проекте топливный участок, предназначен для разборки-сборки, ремонта узлов и деталей топливной системы автомобилей. По результатам проектного расчета площадь топливного участка равна 22м².

Планировка топливного участка

Схема технологического процесса топливного участка представлена на рисунке 3.3.

Узлы топливной системы, снятые с автомобилей, поступают на участок ремонта топливной аппаратуры. Здесь они проходят весь комплекс разборочно-сборочных и ремонтных операций (наружную мойку, разборку, мойку деталей, дефектацию, сортировку, ремонт (иногда восстановление), сборку и испытание).

Детали, подлежащие восстановлению механической обработкой (после дефектации) восстанавливают. Не подлежащие восстановлению списываются и заменяются новыми или восстановленными. Отремонтированные (восстановленные) детали возвращают на склад.

Рисунок 3.3 – Схема технологического процесса топливного участка
