Модули мобильной системы X90

Смещение

Во время работы ряд различных факторов может привести к тому, что оси различных деталей машины не удастся отцентровать или что они сместятся друг относительно друга.

В местах сочленения оси вращения валов должны совпадать, чтобы восстанавливающие силы, действующие на муфту, и силы, вызывающие нагрузку на подшипники, были как можно ниже. Несоосность приводит к повышенной вибрации и износу.

Как правило, несоосность является комбинацией продольного и углового смещения. При большом продольном смещении можно наблюдать значительное увеличение амплитуды частотных линий в области удвоенной скорости.

Характеристика, указыва-



Частотные составля-

Частотные составляю-





ющие в спектре необ-

Комментарий



ющая на неисправность



щие в спектре огибающей





работанного сигнала















Несоосность в ме-



1 x fn, 2 x fn

-

При продольном смещении обычно наблюдается только



стах сочленения



(иногда 3 x fn, 4 x fn)

частота «1 x fn»







fn

... Номинальная скорость







Причины неисправностей

Несоосность валов

Смещение ремня

Потенциальные неисправности

Частота, с которой указанные причины приводят к данным потенциальным неисправностям:

Часто Зависит от места использования

Почти никогда или редко Не оценена

Пригодность соответствующих характеристических значений для отслеживания потенциальных неисправностей:

Очень хорошая Хорошая Не очень хорошая Не оценена

Шум при работе

Повышенный износ

Отказ деталей







Характеристические значения

PeakHighFrequency

CrestFactorHighFrequency

Vdi3832KtHighFrequency

PeakRaw

CrestFactorRaw

SkewnessRaw

KurtosisRaw

Vdi3832KtRaw

RmsHighFrequency

RmsAccRaw

RmsVelRaw

Iso10816

RmsAccEnvelope

RmsVelEnvelope

FrequencyBandRmsVelEnvelope

FrequencyBandRmsAccEnvelope

FrequencyBandRmsAccRaw

FrequencyBandRmsVelRaw

FrequencyBandNoiseAccEnvelope

FrequencyBandNoiseVelEnvelope

FrequencyBandNoiseAccRaw

FrequencyBandNoiseVelRaw

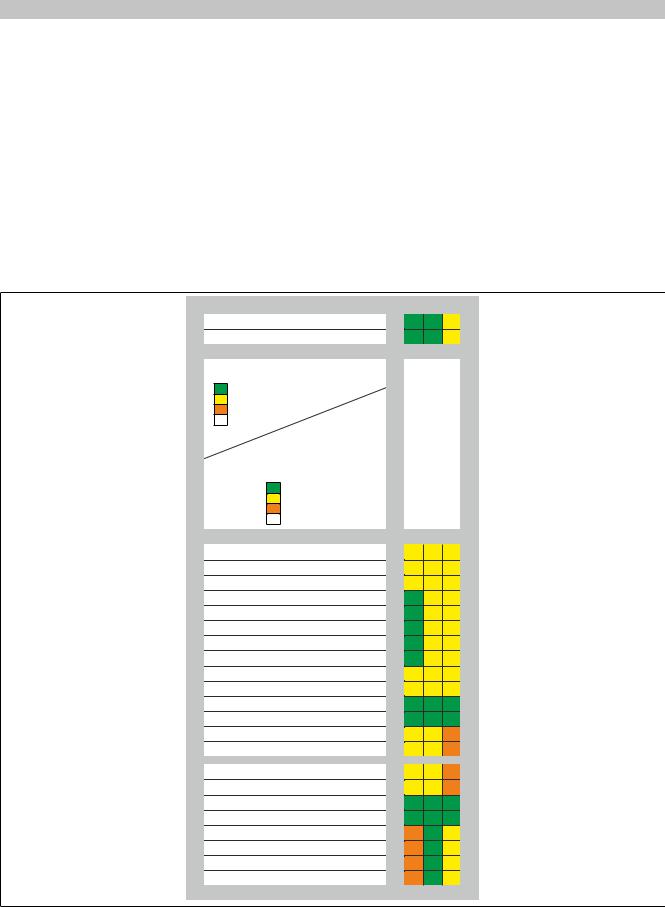

Рисунок 94: Причины и последствия несоосности

Информация об отдельных характеристических значениях доступна в разделах "Характеристические значения" на странице 174 и "Настройка" на странице 200.

Мобильная система управления X90 Руководство пользователя V 1.20 - Перевод руководства

271

Модули мобильной системы X90

Повреждение ремней

При эксплуатации часто повреждаются ремни. Ремень может быть поврежден из-за слишком низкого или слишком высокого натяжения, а также из-за неправильной установки. При прохождении поврежденной части ремня по шкиву возникают ударные импульсы, которые можно измерить.

Плоские и клиновые ремни

При использовании плоских и клиновых ремней крутящий момент передается за счет контакта ремня со шкивом. Ременные приводы не очень чувствительны к несоосности, но если отклонение достаточно велико, это приводит к появлению вибрации и, прежде всего, к повышению износа и потребления энергии.

Характеристика, указыва-

Частотные составля-

Частотные составляю-



ющие в спектре необ-

Комментарий

ющая на неисправность

щие в спектре огибающей

работанного сигнала













Дефект ремня

1 x fr, 2 x fr, 3 x fr ...

1 x fn1, 1 x fn2,

Обычно частотные составляющие, указывающие на де-



1 x fr

фекты ремней, проявляются в обоих спектрах.







fr

... Скорость ремня







fn1

... Номинальная скорость вала 1





fn2

... Номинальная скорость вала 2





Неправильно установленные, плохо отрегулированные ремни с неправильным натяжением также могут вызвать сильные нагрузки на точки крепления. Повышенная вибрация также способствует развитию износа ремней и шкивов.

Вибрацию легко заметить на точках опоры отдельных валов.

Характеристика, указыва-



Частотные составля-

Частотные составляю-





ющие в спектре необ-

Комментарий



ющая на неисправность



щие в спектре огибающей





работанного сигнала



















1 x fn, 2 x fn



Если ремни ударяются о шкив в поперечном направлении,



Смещение ремня



1 x fn

ударные воздействия могут возникать с частотой, соответ-





1 x fr









ствующей номинальной скорости и скорости ремня.











fn

... Номинальная скорость







fr

... Скорость ремня







272

Мобильная система управления X90 Руководство пользователя V 1.20 - Перевод руководства

Модули мобильной системы X90

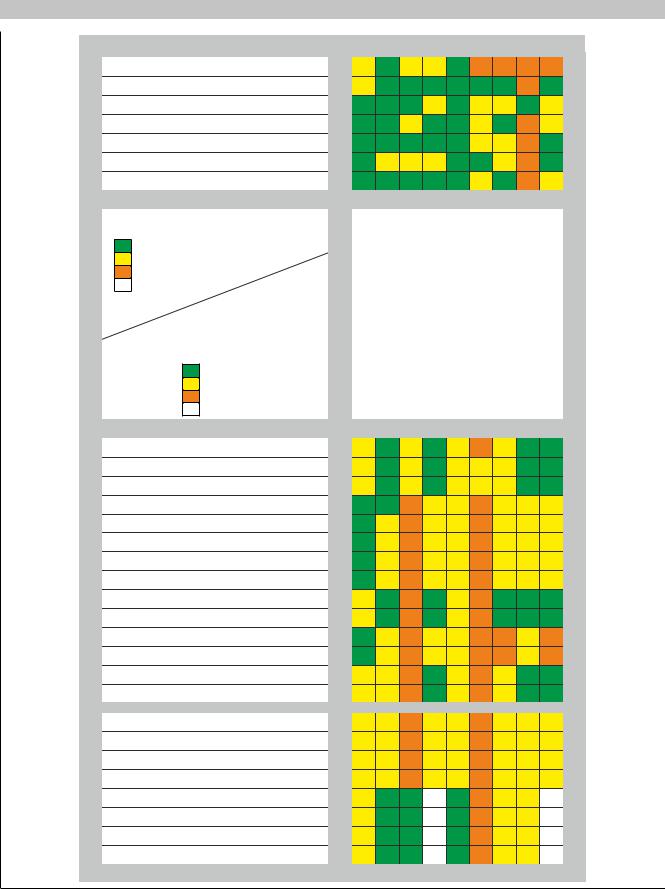

Причины неисправностей

Слишком низкое натяжение ремня

Слишком высокое натяжение

Инородные тела в приводе

Смещение ремня

Износ шкива или натяжного ролика

Повреждение натяжного устройства

Слишком высокий уровень вибрации при работе

Потенциальные неисправности

Частота, с которой указанные причины приводят к данным потенциальным неисправностям:

Часто Зависит от места использования

Почти никогда или редко Не оценена

Пригодность соответствующих характеристических значений для отслеживания потенциальных неисправностей:

Очень хорошая Хорошая Не очень хорошая Не оценена

Шум при работе

Повышенный износ

Повышенный износ ремней

Повышенный износ кромок

Неравномерный износ

Трещины на обратной стороне

Затвердевание кромок

Отложения материалов на ремне

Разрыв ремня



















Характеристические значения

PeakHighFrequency

CrestFactorHighFrequency

Vdi3832KtHighFrequency

PeakRaw

CrestFactorRaw

SkewnessRaw

KurtosisRaw

Vdi3832KtRaw

RmsHighFrequency

RmsAccRaw

RmsVelRaw

Iso10816

RmsAccEnvelope

RmsVelEnvelope

FrequencyBandRmsVelEnvelope

FrequencyBandRmsAccEnvelope

FrequencyBandRmsAccRaw

FrequencyBandRmsVelRaw

FrequencyBandNoiseAccEnvelope

FrequencyBandNoiseVelEnvelope

FrequencyBandNoiseAccRaw

FrequencyBandNoiseVelRaw

Информация об отдельных характеристических значениях доступна в разделах "Характеристические значения" на странице 174 и "Настройка" на странице 200.

Мобильная система управления X90 Руководство пользователя V 1.20 - Перевод руководства

273

Модули мобильной системы X90

Зубчатый ремень

При использовании зубчатых ремней крутящий момент передается через зубчатое зацепление. Помимо уже описанных причин, неисправности также могут быть вызваны проблемами с зубцами.

Характеристика, указыва-

Частотные составля-

Частотные составляю-



ющие в спектре необ-

Комментарий

ющая на неисправность

щие в спектре огибающей

работанного сигнала













Повреждение

1 x fr

1 x fr, 1 x fzn

В спектрах четко видны частотные составляющие, соот-



зубчатого ремня

ветствующие скорости и зацеплению зубцов.







fr

... Скорость ремня







fzn

... Частота зацепления







Причины неисправностей

Слишком низкое натяжение ремня

Слишком высокое натяжение

Инородные тела в приводе

Смещение ремня

Износ шкива или натяжного ролика

Повреждение натяжного устройства

Слишком высокий уровень вибрации при работе

Потенциальные неисправности

Частота, с которой указанные причины приводят к данным потенциальным неисправностям:

Часто Зависит от места использования

Почти никогда или редко Не оценена

Пригодность соответствующих характеристических значений для отслеживания потенциальных неисправностей:

Очень хорошая Хорошая Не очень хорошая Не оценена

Повышенный износ

Шум при работе

Разрыв ремня

Повышенный износ кромок

Трещины на обратной стороне

Повышенный износ ремней

Неравномерный износ

Затвердевание кромок

Отложения материалов на ремне

Сильный износ зубцов

Дефекты кромки зубцов























Характеристические значения

PeakHighFrequency

CrestFactorHighFrequency

Vdi3832KtHighFrequency

PeakRaw

CrestFactorRaw

SkewnessRaw

KurtosisRaw

Vdi3832KtRaw

RmsHighFrequency

RmsAccRaw

RmsVelRaw

Iso10816

RmsAccEnvelope

RmsVelEnvelope

FrequencyBandRmsVelEnvelope

FrequencyBandRmsAccEnvelope

FrequencyBandRmsAccRaw

FrequencyBandRmsVelRaw

FrequencyBandNoiseAccEnvelope

FrequencyBandNoiseVelEnvelope

FrequencyBandNoiseAccRaw

FrequencyBandNoiseVelRaw

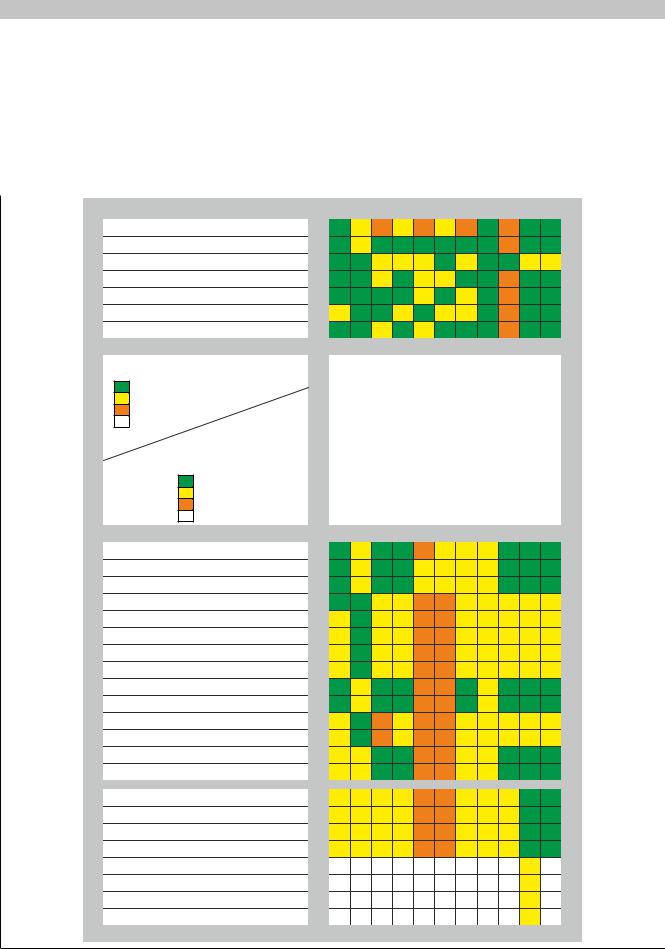

Рисунок 95: Частоты, указывающие на неисправности зубчатых ремней

Информация об отдельных характеристических значениях доступна в разделах "Характеристические значения" на странице 174 и "Настройка" на странице 200.

274

Мобильная система управления X90 Руководство пользователя V 1.20 - Перевод руководства

Модули мобильной системы X90

Плохо закрепленные или соударяющиеся детали

Если отдельные детали оборудования плохо закреплены, они могут вызвать нежелательную вибрацию. Очень похоже проявляют себя удары отдельных частей по корпусу или элементам крепления оборудования. Поэтому эти две причины неисправностей невозможно проанализировать отдельно друг от друга.

Кроме того, при каждом обороте компоненты ударяют по смежным деталям. Это, в свою очередь, заставляет соседние детали вибрировать с собственной частотой. Для выявления причин ударного воздействия можно прибегнуть к анализу огибающей.

Характеристика, указыва-



Частотные составля-

Частотные составляю-





ющие в спектре необ-

Комментарий



ющая на неисправность



щие в спектре огибающей





работанного сигнала















Плохо закрепленные или







Обычно возникает по одному удару на оборот. Если компо-





(1 x fn)

1 x fn

нент вращается, можно зарегистрировать вибрацию на ча-



соударяющиеся детали











стоте, вдвое превышающей скорость.











fn

... Номинальная скорость







Возможности применения

Поломка элементов крепления

Ослабление соединений (винтовых)

Потенциальные неисправности

Частота, с которой указанные причины приводят











к данным потенциальным неисправностям:















Часто

элементовПовреждениекрепления

защитныхнаТрещиныкрышках

износПовышенныйзащитных крышек

вследствиедеталейИзнос истирания

конструкцииПоврежденияи креплений













Не оценена





Зависит от места использования















Почти никогда или редко















Не оценена















Пригодность соответствующих















характеристических значений для















отслеживания потенциальных















неисправностей:



















Очень хорошая



















Хорошая



















Не очень хорошая































Характеристические значения

PeakHighFrequency

CrestFactorHighFrequency

Vdi3832KtHighFrequency

PeakRaw

CrestFactorRaw

SkewnessRaw

KurtosisRaw

Vdi3832KtRaw

RmsHighFrequency

RmsAccRaw

RmsVelRaw

Iso10816

RmsAccEnvelope

RmsVelEnvelope

FrequencyBandRmsVelEnvelope

FrequencyBandRmsAccEnvelope

FrequencyBandRmsAccRaw

FrequencyBandRmsVelRaw

FrequencyBandNoiseAccEnvelope

FrequencyBandNoiseVelEnvelope

FrequencyBandNoiseAccRaw

FrequencyBandNoiseVelRaw

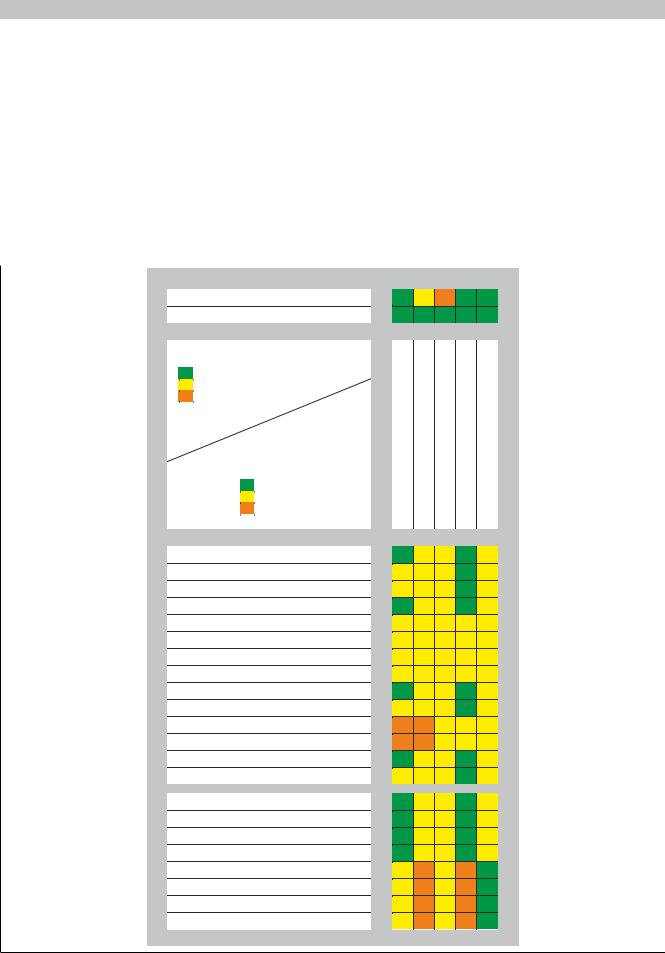

Рисунок 96: Причины и последствия повреждений ремней

Информация об отдельных характеристических значениях доступна в разделах "Характеристические значения" на странице 174 и "Настройка" на странице 200.

Мобильная система управления X90 Руководство пользователя V 1.20 - Перевод руководства

275
