Модули мобильной системы X90

Гармонические колебания четко описываются их амплитудой, частотой и фазовым углом.

Для пути, скорости или ускорения указывается мгновенное значение амплитуды.

Частота указывает на то, сколько колебательных периодов происходит в течение одной секунды. Это чрезвычайно важно при диагностике колебаний, поскольку одна причина может вызвать колебания на ряде частот.

Фазовый угол указывается относительно начальной точки колебания. Это обычно не так важно, так как в большинстве случаев несколько колебаний происходят одновременно и накладываются друг на друга.

Быстрое преобразование Фурье (FFT)

Сигналы колебаний, как правило, представляют собой сумму сигналов, которые возникают одновременно и накладываются друг на друга. Непосредственно на осциллограмме отдельные частоты не видны.

Амплитуда [мg]

Время [с]

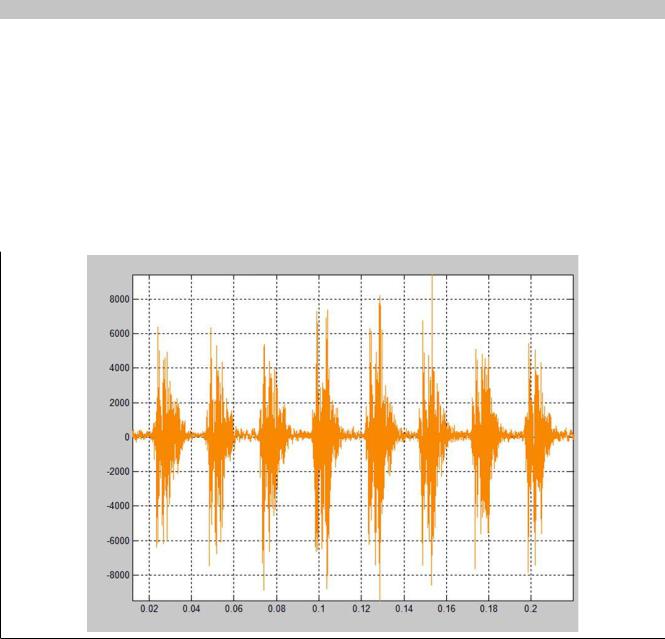

Рисунок 72: Осциллограмма колебаний

Отображение спектра сигнала подходит для анализа набора колебаний с разными частотами, где каждое колебание, а значит, соответствующая частота и амплитуда представлены одной линией.

В рамках мониторинга состояния спектры — полезный инструмент для поиска поврежденного компонента. Во многих случаях колебания на определенных частотах можно соотнести с отдельными компонентами, что позволяет обнаружить поврежденные детали.

Мобильная система управления X90 Руководство пользователя V 1.20 - Перевод руководства

251

Модули мобильной системы X90

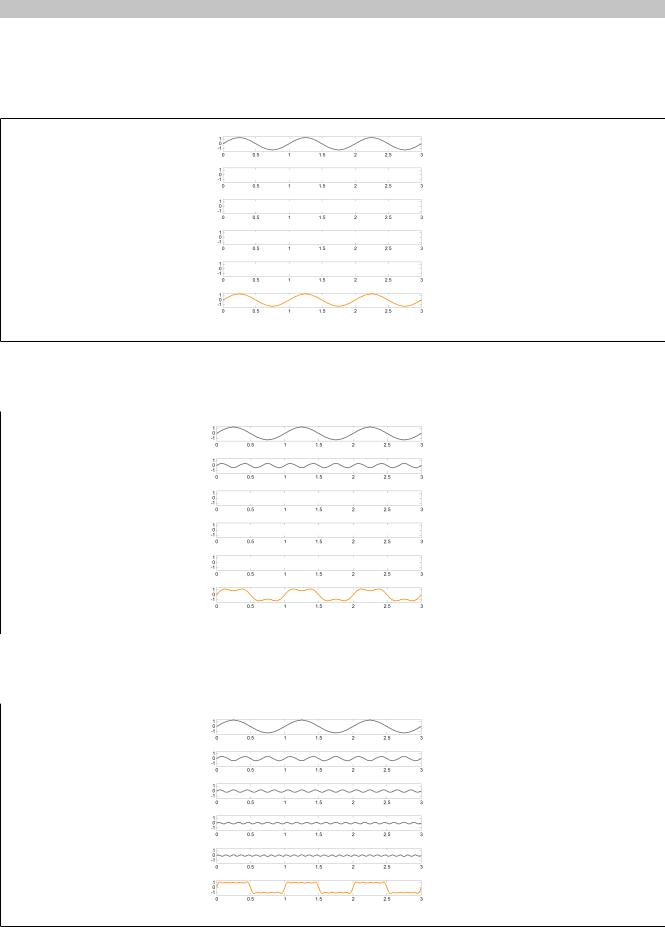

Сложение синусоидальных колебаний при генерации сигнала

На следующих рисунках показано, как при сложении синусоидальных колебаний образуется прямоугольный импульсный сигнал.

Синусоидальные колебания с частотой 1 Гц и амплитудой 1.

Амплитуда

Базовая частота (GF)

3 x GF

5 x GF

7 x GF

9 x GF

Сумма сигналов

Время [с]

Рисунок 73: Чистая синусоида

Синусоидальные колебания с частотой 1 Гц и амплитудой 1 и синусоидальные колебания, частота которых в 3 раза выше базовой (3 Гц), с меньшей амплитудой.

Амплитуда

Базовая частота (GF)

3 x GF

5 x GF

7 x GF

9 x GF

Сумма сигналов

Время [с]

Рисунок 74: Синусоидальное колебание с одной гармоникой

Синусоидальные колебания с частотой 1 Гц и амплитудой 1 и синусоидальные колебания, частота которых в 3, 5, 7 и 9 раз выше базовой, с меньшей амплитудой.

Амплитуда

Базовая частота (GF)

3 x GF

5 x GF

7 x GF

9 x GF

Сумма сигналов

Время [с]

Рисунок 75: Синусоидальное колебание с несколькими гармониками

252

Мобильная система управления X90 Руководство пользователя V 1.20 - Перевод руководства

Модули мобильной системы X90

Общая информация

Преобразование Фурье — основной принцип анализа частотных характеристик. Предполагается, что каждое гармоническое колебание может быть представлено в виде ряда синусоидальных и косинусоидальных волн, которые при сложении образуют исходное колебание. Объединенные отдельные волны затем можно снова представить по отдельности.

Вероятно, при обработке сигналов и анализе частотных характеристик наиболее широко употребляемым алгоритмом является быстрое преобразование Фурье — FFT.

Для оценки амплитуды и частоты отдельных колебаний отображается частотный спектр оцифрованного временного сигнала. Для этого выделяется небольшой участок сигнала, так называемое временное окно. На его основе с помощью алгоритма FFT рассчитывается частотный спектр таким образом, что каждое выявленное колебание и связанные с ним частоты и амплитуды отображаются в виде одной линии в спектре.

Пример

Для одиночного синусоидального сигнала с постоянной частотой частотный спектр состоит из одной линии.

Мобильная система управления X90 Руководство пользователя V 1.20 - Перевод руководства

253

Модули мобильной системы X90







Информация об использовании FFT







Оконные функции







В зависимости от структуры сигнала и граничных условий, вблизи пределов временного окна выделенного

участка могут возникать скачки. В действительности они не соответствуют никаким компонентам колеба-

ний.









Скачки возникают, если интервал дискретизации не является кратным длине периода сигнала. Это проис-

ходит практически всегда, поскольку любой измеренный сигнал представляет собой сумму сигналов с раз-

личной длиной периода.







Для устранения этих скачков используются оконные функции. При этом входной сигнал умножается на

оконную функцию и после этого преобразуется с помощью алгоритмов Фурье.



К стандартным оконным функциям относятся:







Треугольное окно







Окно Ханна







Окно Хэмминга







Общим для этих функций является тот факт, что у границ они стремятся к нулю, поэтому при совмещении

периодов не возникает резких скачков.







Амплитуда

Необработанный сигнал



100



Окно Ханна

сигнала в %

Окно Ханна

Обработанный сигнал



Окно Хэмминга





Треугольник









Время

Уровень









0









Время











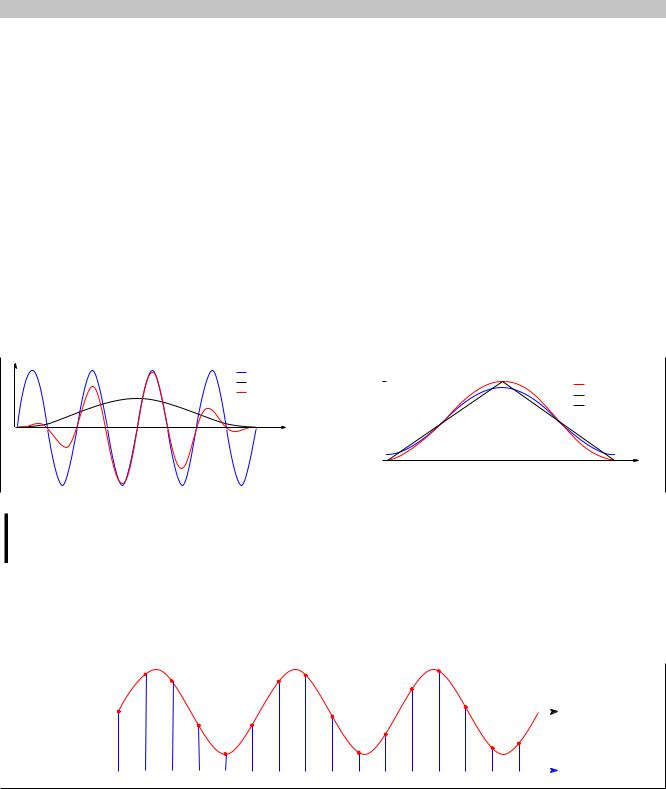

Осциллограмма с окном Ханна



Сравнение оконных функций



Информация:







В модуле X90CM480 используется окно Ханна.







Дискретизация

Дискретизация (выборка) — это процесс записи аналогового значения через определенные интервалы.

В определенное время регистрируется и сохраняется точный уровень напряжения сигнала. Расстояние Δt (дельта t) между точками записи называется интервалом дискретизации.

Амплитуда

Время

Дискретизация

Рисунок 76: Дискретизация кривой

Когда фактическая частота дискретизации во много раз превышает теоретически необходимую для данного сигнала, это называется «избыточной дискретизацией». Снижение частоты дискретизации до требуемых значений называется «понижающей дискретизацией».

В соответствии с теоремой Найквиста-Котельникова, результатом преобразования Фурье для чистого синусоидального сигнала, частота которого точно соответствует делению на частотном спектре (число, кратное частотному разрешению), будет одна линия в спектре. Если частота синусоидальных колебаний не совпадает с делением на частотном спектре, то ей будут соответствовать две линии на спектре, соотношение амплитуды которых обратно пропорционально расстоянию до соответствующего деления.

На практике чистый синусоидальный сигнал встречается редко. Скорее всего, сигнал будет состоять из множества синусоидальных колебаний на разных частотах. Поэтому полученный частотный спектр также будет состоять из большого количества линий.

254

Мобильная система управления X90 Руководство пользователя V 1.20 - Перевод руководства

Модули мобильной системы X90

В зависимости от выбранного разрешения, линии в спектре отображаются по-разному.

Буферизация

Значения выборок сохраняются во внутреннем буфере модуля в течение 300 мс. Их необходимо передать в течение этого времени.

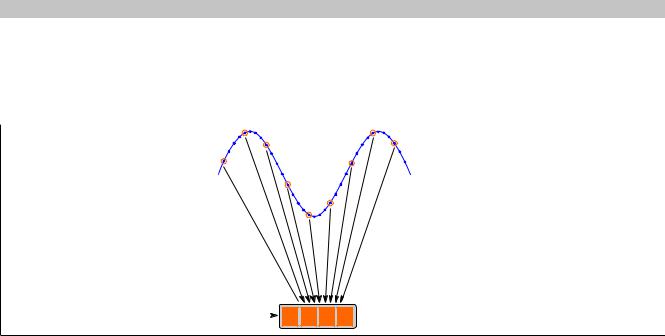

Запись выбранного значения в буфер

Буфер имеет постоянный размер и может хранить 8192 измеренных значения. Это обуславливает следующую взаимосвязь между частотой опроса и продолжительностью измерения.

Интервал между измерениями = Размер буфера / Кол-во выборок в секунду

Поскольку количество сохраняемых значений зависит от частоты опроса, которая задана программно, а не от аппаратной частоты дискретизации, сохраняются не все измеренные значения. При продолжительности измерения в 318 мс сохраняется каждое второе значение; при продолжительности 15,9 мс сохраняется каждое сотое значение.

Количество сохраняемых значений можно косвенно установить посредством регистров

"MaxFrequencyEnvelope" на странице 191 и "MaxFrequencyRaw" на странице 192
