Рис. 3.7. Возведение насыпи бульдозерным комплектом

с въездами через 40–60 м

Если отсыпка производится из одностороннего резерва, то

b_зах = B + 2mh,

где В – ширина основной площадки земляного полотна; m – показатель крутизны откоса насыпи;

8. – расстояние от проектной отметки насыпи до уровня, на котором производится отсыпка грунта.

43

Понятно, что наименьшая возможная длина захватки

l_з = Fб / bзах .

Желательно назначить фактическую длину захватки l_з.ф так, чтобы

на возводимой насыпи было не менее двух захваток: на одной производит-ся укладка и разравнивание, на другой – уплотнение.

Высота насыпи, при которой возможна поперечная возка грунта бульдозерами, определяется из следующей схемы (рис. 3.7).

Очевидно:

m₁ ∙ h₁ – m ∙ h₁  a, тогда h₁  a /(m₁ – m).

Здесь h₁ – возможная высота отсыпки грунта;

13. – показатель крутизны откоса насыпи;

m₁ – показатель крутизны въезда для перемещения грунта (см. табл. 3.2);

1. – ширина бермы между насыпью и резервом (назначается проек-том; можно брать из типового поперечного профиля).

Таким образом, если предусмотрена берма шириной 3 м, показатель крутизны откоса насыпи будет 1,5, показатель крутизны въезда 6 ,

h₁  3/(6 – 1,5) = 0,7 м.

Возможная высота отсыпки h может быть увеличена, если делать не прямые, а косые въезды.

Выбор типа грунтоуплотняющей машины и число проходов по уп-лотняемому слою рассматриваются в разделе 4.

При проектировании данной технологической карты нужно прове-рить, успеет ли принятая грунтоуплотняющая машина уплотнить подан-ный на насыпь бульдозером № 2 грунт, т.е. производительность грунто-уплотняющей машины П_гу должна быть

П_гу  П₂ .

Безусловно, производительность бульдозера № 1 должна быть

П₁  П₂ .

44

Схема работы прицепных катков зависит от ширины насыпи в мо-мент отсыпки.

При ширине насыпи более 16 м грунтоуплотняющая машина разво-рачивается на насыпи (см. рис. 3.1), при меньшей ширине – со съездом с уплотняемого участка (см. рис. 3.2). Часто оказывается целесообразным некоторый объем грунта на границе выемки и насыпи (у нулевой линии) разрабатывать и перемещать бульдозером. В этом случае можно восполь-зоваться рис. 3.8–3.13.

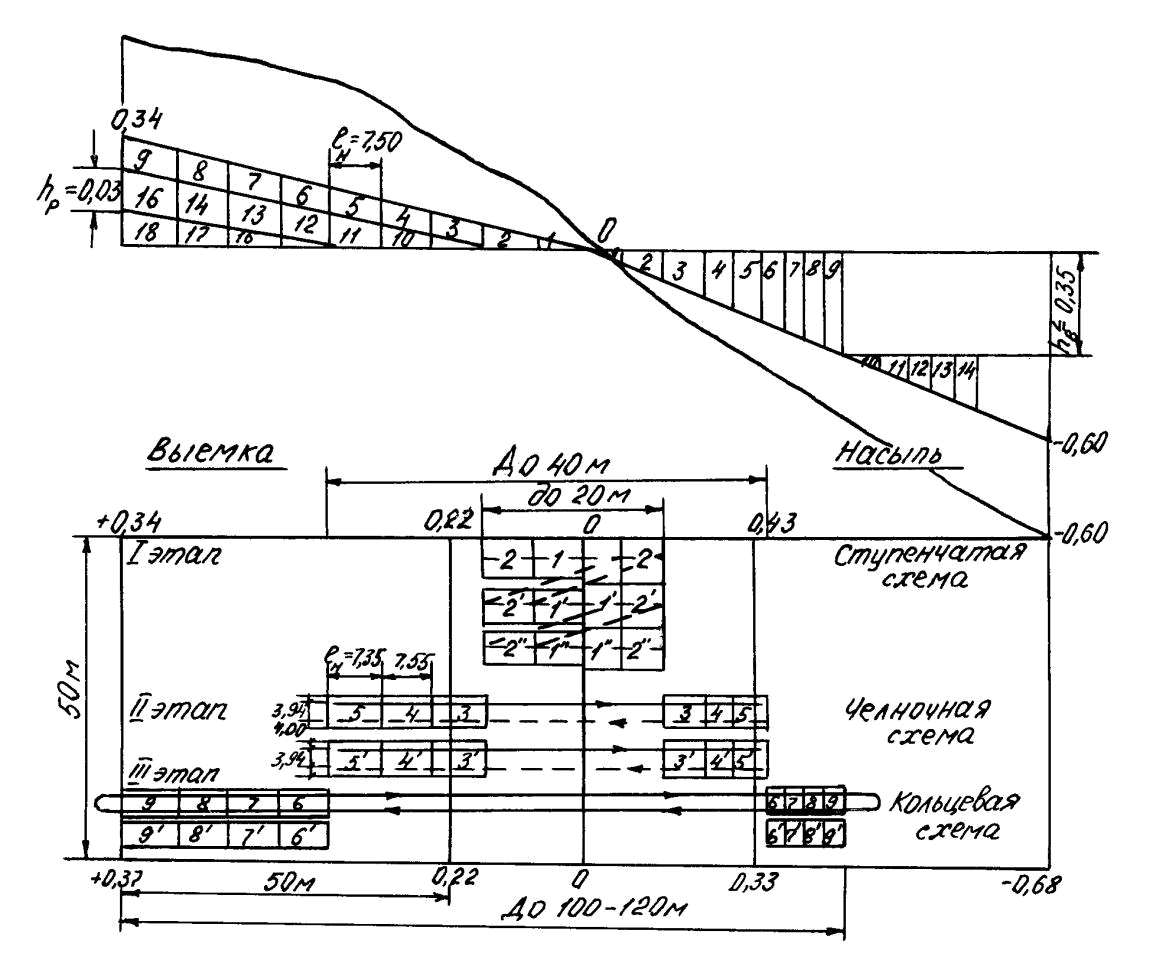

Рис. 3.8. Схема разработки выемки с перемещением

• укладкой грунта в насыпь бульдозером:

• – организация работ; б – очередность проходок бульдозера; l₁ – участок (захватка) уплотнения грунта;

l ₂ – участок (захватка) отсыпки и разравнивания грунта

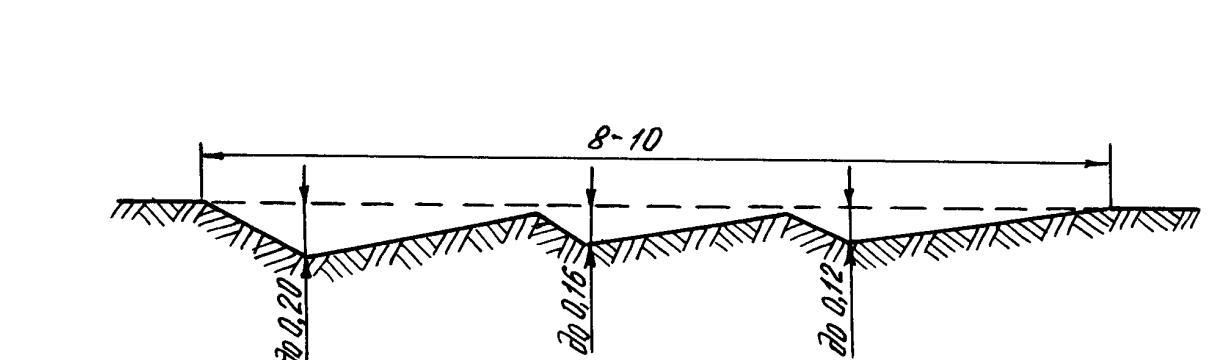

Рис. 3.9. Схема резания грунта бульдозером с обычным отвалом

(гребенчатая схема, продольный разрез)

45

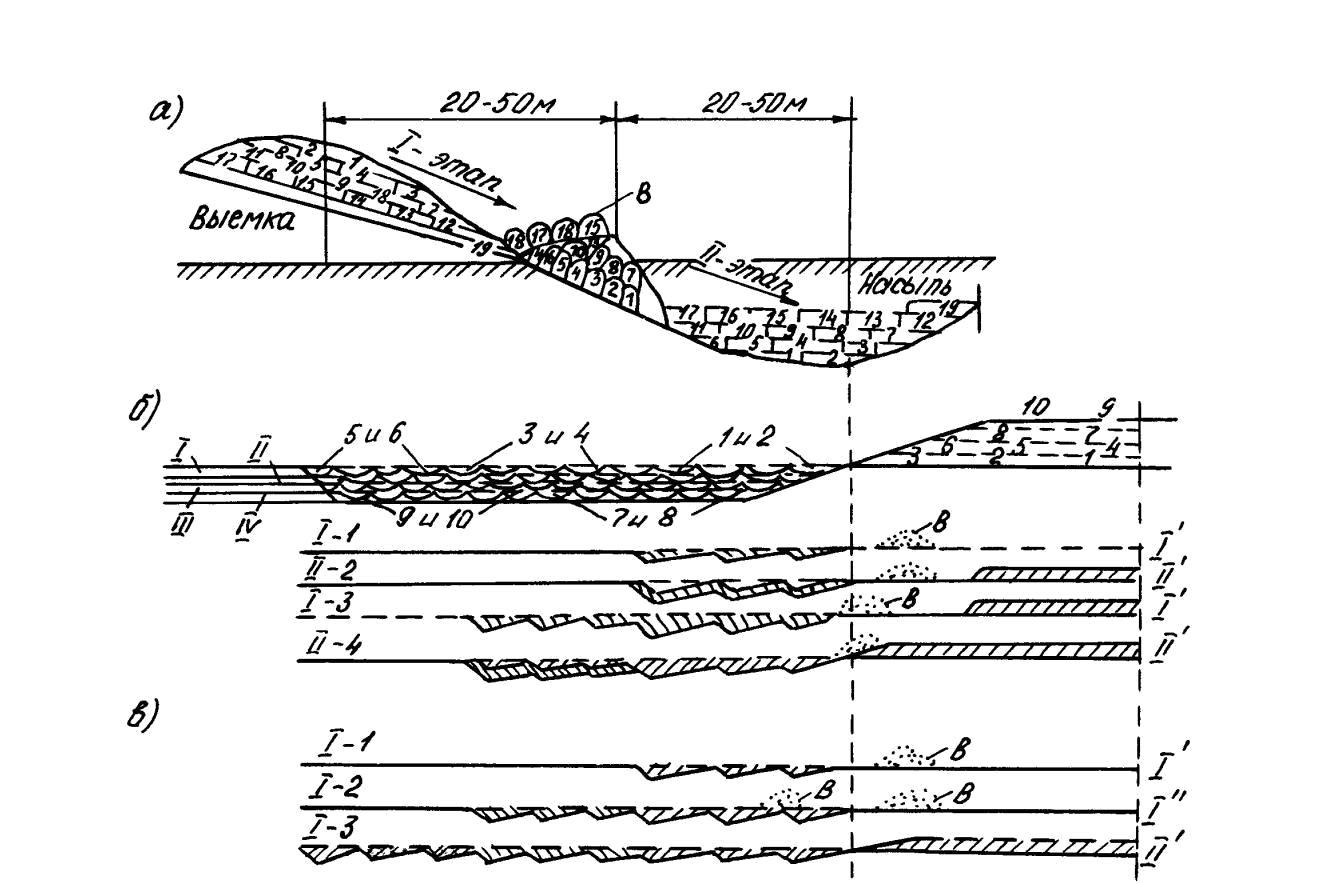

Рис. 3.10. Схемы перемещения грунта бульдозером в несколько этапов:

• – перемещение в два этапа; б – перемещение с одним промежуточным валом;

  • – перемещение с двумя промежуточными валами; В – промежуточный вал;

1–19 – порядок зарезания и укладки грунта в насыпь; I–IV – порядок разработки слоев грунта; I–1 – 1-й слой, первое зарезание; I–2 – 1-й слой, второе зарезание; I–3 – 1-й слой, третье зарезание; II–2 – 2-й слой, второе зарезание; II–4 – 1-й слой, четвертое зарезание;

I и I – перемещение, грунт оставлен в промежуточном валу;

I – перемещение, грунт уложен в насыпь

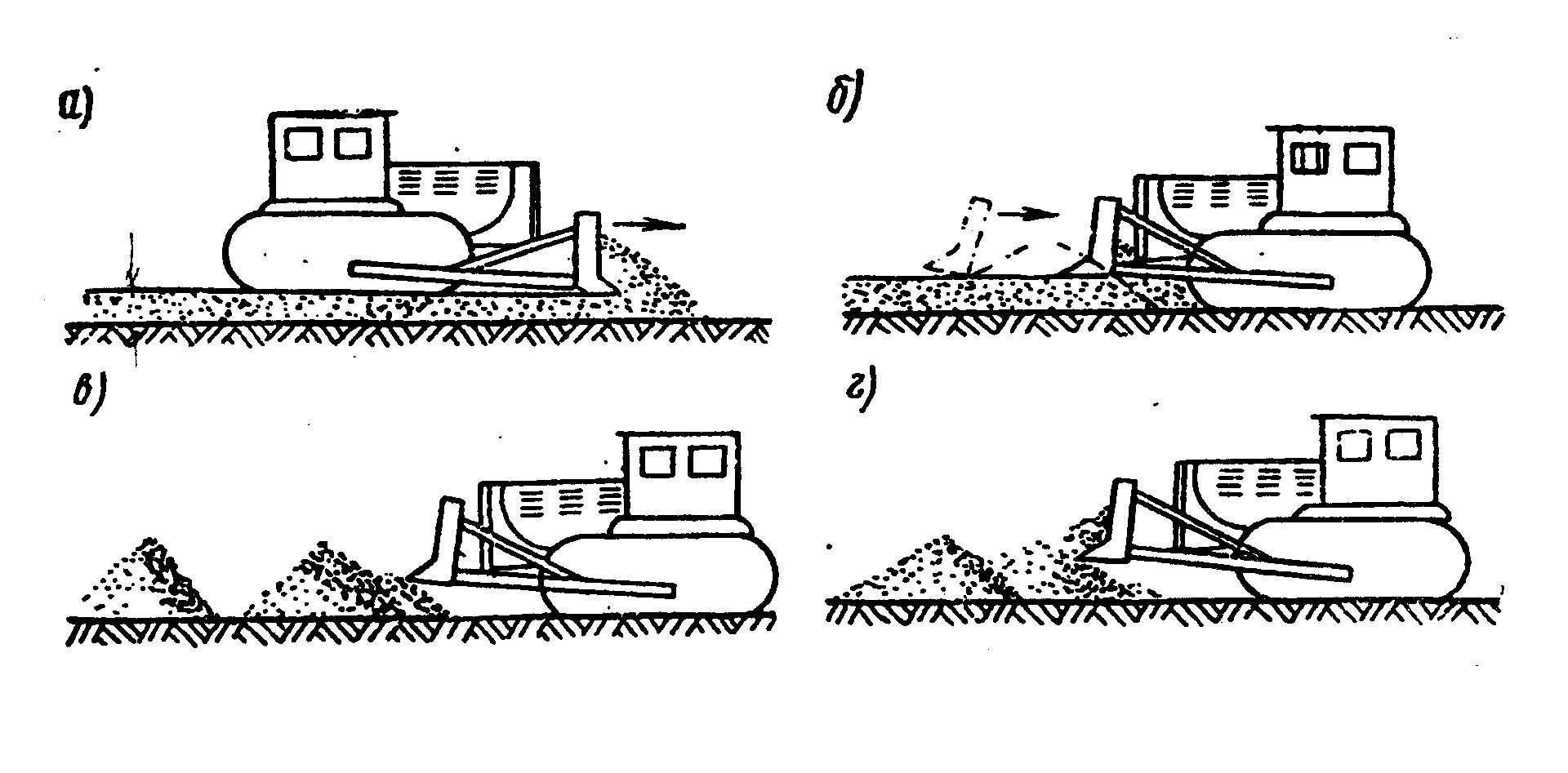

Рис. 3.11. Схема укладки грунта бульдозером

46

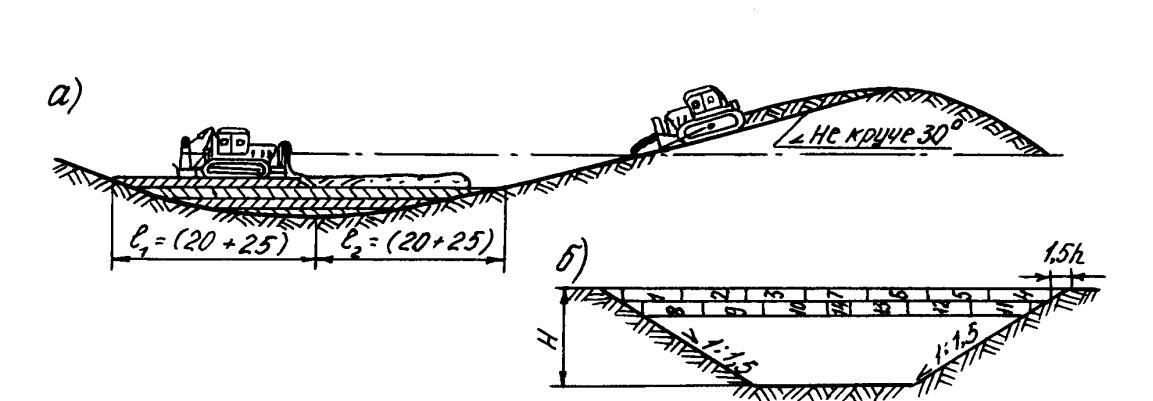

Рис. 3.12. Схема работы бульдозера

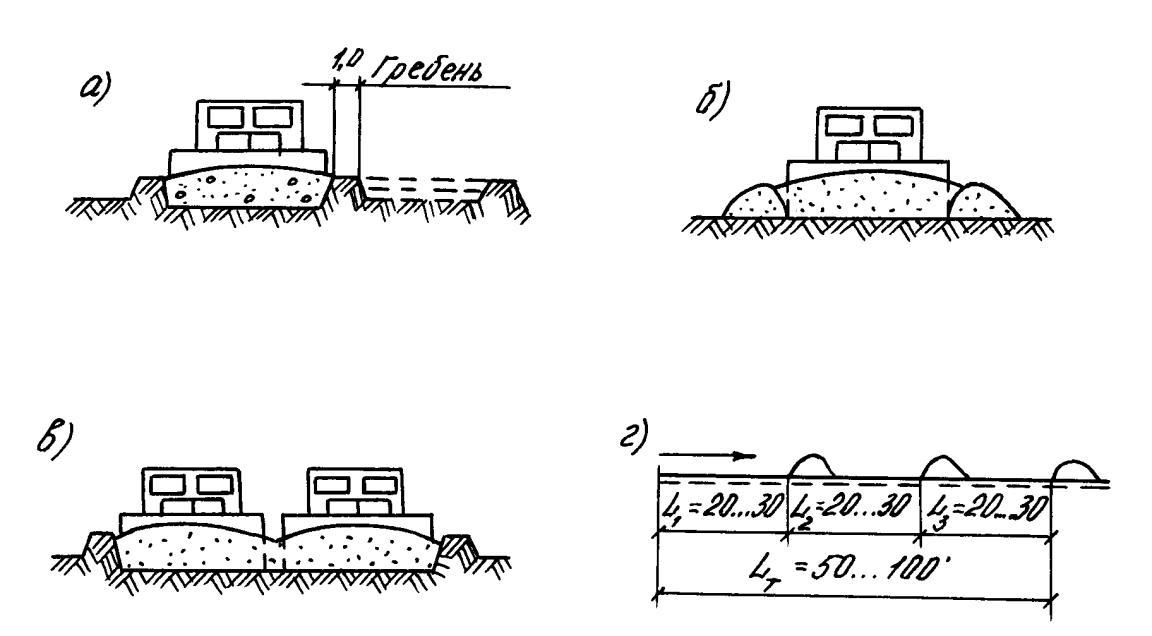

Рис. 3.13. Способы уменьшения потерь грунта при работе бульдозером

47

3.3.3. Указания по организации труда рабочих

Количество и тип машин определены при проектировании техноло-гии строительного процесса.

• комплект машин возведения насыпей бульдозерами входят буль-дозеры, грунтоуплотняющие машины, рыхлитель при разработке грунтов III группы.

На этих работах обычно работают:

машинист бульдозера, отсыпающего насыпь, – 6-го разряда;

машинист бульдозера, разрабатывающего грунт в резерве, –

6-го разряда;

машинист грунтоуплотняющей машины, – 5-го разряда;

машинист рыхлителя, – 5-го разряда.

Организация работы комплекта определяется принятой технологией производства работ, применяемыми машинами и дальностью перемещения грунта.

3.3.4. Материально-технические ресурсы

Перечислить марки и количество машин комплекта.

3.3.5. График выполнения строительного процесса

При выполнении курсового проекта необходимо построить график операций рабочего цикла бульдозера для расчетной дальности возки грун-та, пользуясь данными, приведенными в табл. 3.3

• качестве примера такой график приводится на рис. 3.14 для даль-ности перемещения 10 м.

Для расчетной дальности перемещения нужно определить продол-жительность операций транспортировки грунта и обратного хода бульдо-зера:

20. = l/V_г(х) ,

где l – дальность транспортировки;

V_г(х) – скорость соответственно груженого и холостого хода.

48

Все остальные операции можно принимать, руководствуясь графи-

ком.

Разделы технологической карты: 5 – График выполнения производ-ственного процесса; 6 – Калькуляция затрат труда; 7 – Технико-экономические показатели; 8 – Карта операционного контроля качества работ – в курсовом проекте разрабатываются в соответствии с методикой и ссылками, приведенными в подразд. 2.1 настоящих методических указа-ний.
