7 ОСНОВИ МІКРОЕЛЕКТРОНІКИ

7.1 Основні поняття і визначення

Мікроелектроніка – це галузь електроніки, пов'язана з розробленням, виготовленням і експлуатацією мікроелектронних виробів.

Історична довідка

Розвиток електронної техніки у другій половині ХХ століття відбувається за такими етапами.

1 50-ті роки ХХ ст. – етап вакуумної електроніки.

Елементна база останньої – елекронно-вакуумні прилади. Відбувається мініатюризація електронних ламп і пасивних елементів, оптимізація їх характеристик і параметрів, застосовується об'ємний монтаж. Це дозволило підвищити щільність упакування до 200 елементів на 1 дм³ (0,2 елемента на 1 см³).

2 60-ті роки ХХ ст. – етап дискретної напівпровідни-

кової електроніки. Здобутки цього етапу відображені, зокрема, в попередніх розділах цього навчального посібника. Поява і широке впровадження транзисторів, які разом з мініатюрними пасивними елементами утворюють якісний стрибок у мініатюризації пристроїв електроніки, сприяють підвищенню надійності, економічності, зниженню габаритів і маси. Актуалізуються функціонально-вузловий метод конструювання електронної техніки: не з окремих радіодеталей, а з уніфікованих функціональних вузлів – підсилювачів, генераторів, перетворювачів, тригерів тощо. Застосовуються модулі (мікромодулі) із щільністю упакування 2 елементи на 1 см³.

3 70-ті роки ХХ ст. – етап мікроелектроніки. Перехід до застосування інтегральних схем (ІС). «Схема» в цьому терміні набуває нового значення: це пристрій, вузол. «Інтегральна» вказує на об'єднання великої кількості

234

електрично з'єднаних елементів у одному виробі (корпусі). В ІС зникає необхідність застосування численних паяних з'єднань, які знижують надійність; зменшуються габарити і маса, а відтак вартість електронних виробів, оскільки зменшується кількість складальних і монтажних операцій. ІС на цьому етапі містять у собі 10-40 еквівалентних елементів (біполярних транзисторів, резисторів, конденсаторів, МДН-структур тощо). Кожна інтегральна схема виконує порівняно просту закінчену функцію (підсилювач, формувач, логічний елемент, тригер, лічильник тощо) і оформляється в автономному корпусі. Подальший розвиток мікромініатюризації до 1000 елементів на кристалі.

4 80-ті роки ХХ ст. – етап комплексної мікромініатюризації електронної техніки, етап великих інтегральних схем (ВІС) і надвеликих інтегральних схем (НВІС). ВІС порівняно з ІС малого рівня інтеграції більш надійні, дешевші, менші за габаритами. Поява мікропроцесорів дозволила замінити апаратурне (схемне) проектування електронної техніки програмуванням універсальних структур згідно з виконуваною ними функцією.

5 90-ті роки ХХ ст. – оголошений етап так званої функ-

ціональної мікроелектроніки. Втім, на пострадянському просторі внаслідок великих політико-економічних зрушень цей етап був значною мірою підважений, хоча світова електроніка продовжувала неухильно розвиватися. Елементна база цього етапу – ІС, які функціонують на базі нових фізичних явищ і принципів (оптоелектроніка, акустоелектроніка, хемоелектроніка, магнітоелектроніка тощо). Особливістю елементів функціональної мікроелектроніки є застосування середовищ з розподіленими параметрами, в яких не вдається виділити окремі області, що виконують функції звичайних радіоелементів. Тому зрештою це електронні схеми, які не містять елементів і міжз’єднань у

235

звичайному розумінні. Такі схеми можна характеризувати лише в цілому з огляду на виконувану ними функцію, причому вони можуть мати такі характеристики, яких не мають звичайні радіосхеми.

Мікроелектронний виріб – електронний пристрій з високим ступенем інтеграції (об'єднання) електрорадіоелементів.

Інтегральна схема (ІС) – мікроелектронний виріб, який виконує певну функцію перетворення та обробки сигналів і має високу щільність упакування електрично з'єднаних елементів (більше ніж 5 елементів на 1 см³). З точки зору виготовлення і експлуатації ІС розглядається як єдине ціле і складається з елементів та компонентів.

Елемент ІС – частина ІС, що реалізує функцію будьякого радіоелемента (транзистор, діод, резистор, конденсатор). Він не може бути відділеним від ІС як самостійний виріб і виконаний у кристалі ІС. Наприклад, елементами ІС є біполярні транзистори і діоди у напівпровідникових мікросхемах, плівкові резистори в гібридних мікросхемах.

Компонент ІС – частина ІС, яка реалізує функцію будьякого електрорадіоелемента. Однак компонент є самостійним виробом, що виготовляється окремо від ІС і може бути відділений від ІС. Наприклад, біполярні транзистори і діоди в гібридних ІС.

Напівпровідникова ІС – це ІС, у якої всі елементи і міжз’єднання виконані в об'ємі і на поверхні напівпровідникової пластини (рис. 7.1).

Плівкова ІС - це ІС, у якої всі елементи і міжз’єднання виконані у вигляді різних плівок, нанесених на поверхню діелектричної підкладки.

Гібридна ІС являє собою комбінацію плівкових пасивних елементів і активних компонентів, розміщених на спільній діелектричній підкладці (рис. 7.2).

236

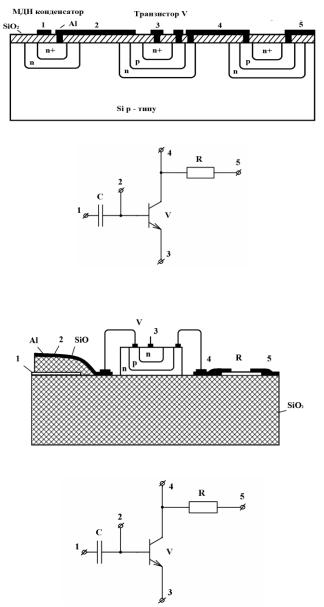

Рисунок 7.1 – Структура напівпровідникової ІС

Рисунок 7.2 – Структура ГІС

237

Суміщена ІС це мікросхема, в якій активні елементи розміщені в об'ємі напівпровідникового кристала, а пасивні, виготовлені за плівковою технологією, наносяться на попередньо ізольовану діелектриком поверхню напівпровідникового кристала (рис. 7.3).

Рисунок 7.3 – Структура суміщеної ІС

Елементи конструкції ІС Корпус ІС – призначений для захисту ІС від зовнішніх

впливів і для з'єднання із зовнішніми електричними колами за допомогою виводів. Разом із корпусними випускаються і безкорпусні ІС.

Підкладка ІС – заготовка, призначена для виготовлення на ній елементів гібридних ІС, міжз’єднань і контактних площадок.

Напівпровідникова пластина заготовка з напівпровід-

никового матеріалу, яка застосовується для виготовлення напівпровідникових інтегральних схем (рис. 7.4. поз. 1).

Кристал ІС, чіп – частина напівпровідникової пластини (прямокутник 5х5 мм), у об'ємі і на поверхні якої
