2.5. Технологическая карта на монтаж стеновых панелей

2.5.1. Область применения.

Данный пункт излагается аналогично п. 2.2.1.

2.5.2. Указания по технологии строительного процесса

Основные положения технологии и организации строительного процесса приведены в п. 2.1.3. настоящих методических указаний.

Следует иметь в виду, что наружные стеновые панели устанавливают после окончания монтажа всех элементов каркаса здания или его части отдельным потоком с помощью специального монтажного оборудования. При этом кран, располагаясь вне пределов здания фронтальным обходом, обычно на всю высоту задания последовательно монтирует панели в каждом шаге колонн. Монтаж стеновых панелей ведут, как правило, на кран.

Вся работа ведется обязательно с приставных или навесных подмостей, положение которых меняется по высоте. По способу перемещения различают приставные, передвижные, перевозные и самоходные подмости. Их можно устанавливать с наружной или внутренней стороны стен.

Монтаж стеновых панелей целесообразно вести с транспортных средств.

27

Специальной их раскладки перед монтажом не требуется. Под каждую стеновую панель до их установки укладывают слой цементного раствора, теплоизоляционные и герметизирующие прокладки.

Стеновые панели стропят траверсами с тросовыми стропами за две или четыре петли. Панель поднимают на 40 – 50 см выше уровня, где должна быть установка, и только после ее наводки стрелой крана над опорой плавно опускают на раствор. Сразу же после установки панели на место ее выверяют по нижнему основанию по наружной (лицевой) поверхности. Если панель устанавливают без фиксаторов, монтажник ломиком подправляет положение панели по отношению ранее установленным.

После установки и временного закрепления подкосами и угловыми связями выверяют ее вертикальность, и отметки верхней грани специальным откосом-линейкой. По отклонению откоса монтажник определяет, в какую сторону нужно отклонить панель, чтобы придать ей вертикальное положение. Эту операцию проводят натяжением муфт, имеющихся на подкосах и связях. Панель можно считать подготовленной к окончательному закреплению только после выверки, исправления и закрепления в проектном положении (рис.2.21) .

При установке смежных и примыкающих под углом панелей образующийся узел закрепляют различными способами: сваркой закладных элементов, укладкой в стыки скоб, которые стягивают заложенные в панели петли.

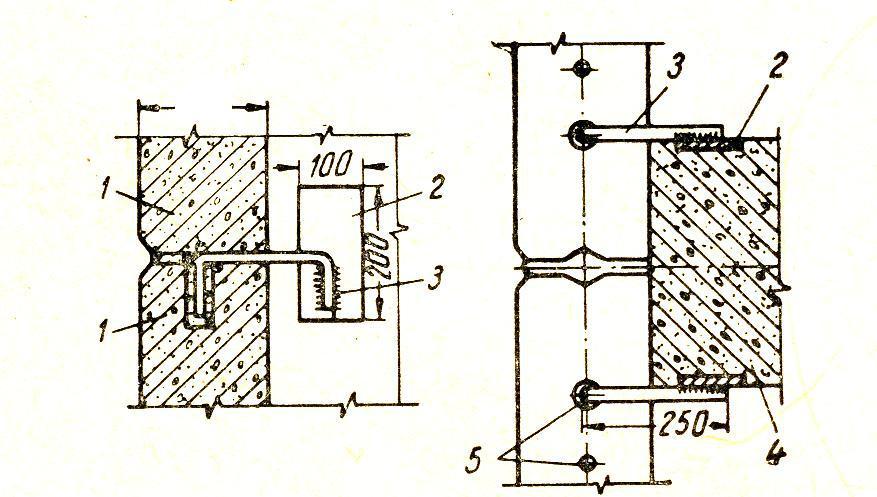

Рис.2.21. Стык стеновых панелей с колонной 1 – стеновая панель; 2 – закладная деталь колонны;

3 – соединительный анкер; 4 – колонна; 5 – отверстие в панели

После выверки и закрепления панелей заделывают стыки между ними. Рекомендуется применять комплексную технологию монтажа стеновых

панелей кранами, совмещѐнными с подмостями. Эта технология включает заделку стыков. При монтаже стеновых панелей по этой технологии монтажный кран располагается между кассетой и монтируемой стеной при этом количество панелей в одной кассете достаточно для устройства стены на всю высоту, а минимальная ширина зоны вдоль фасада здания должна составлять около 8,5 м.

28

Технологическая схема монтажа стеновых панелей одноэтажного промышленного здания приведена на рис.2.22.

Разделы технологической карты:

3 – Указания по организации труда.

4. – Материально-технические ресурсы.

4. – График выполнения производственного процесса по монтажу стеновых панелей.

4. – Калькуляция затрат труда.

5. – Технико-экономические показатели;

2.5.8. Карта операционного контроля качества монтажа стеновых панелей

Разрабатывается в соответствии с ранее приведенными рекомендациями (п.2.2.8) и табл.5

Таблица 2.5

Карта операционного контроля качества монтажа стеновых панелей.

29

• в курсовом проекте разрабатываются в соответствии с методикой и ссылками, приведенными в подразд.2.2 настоящих методических указаний.

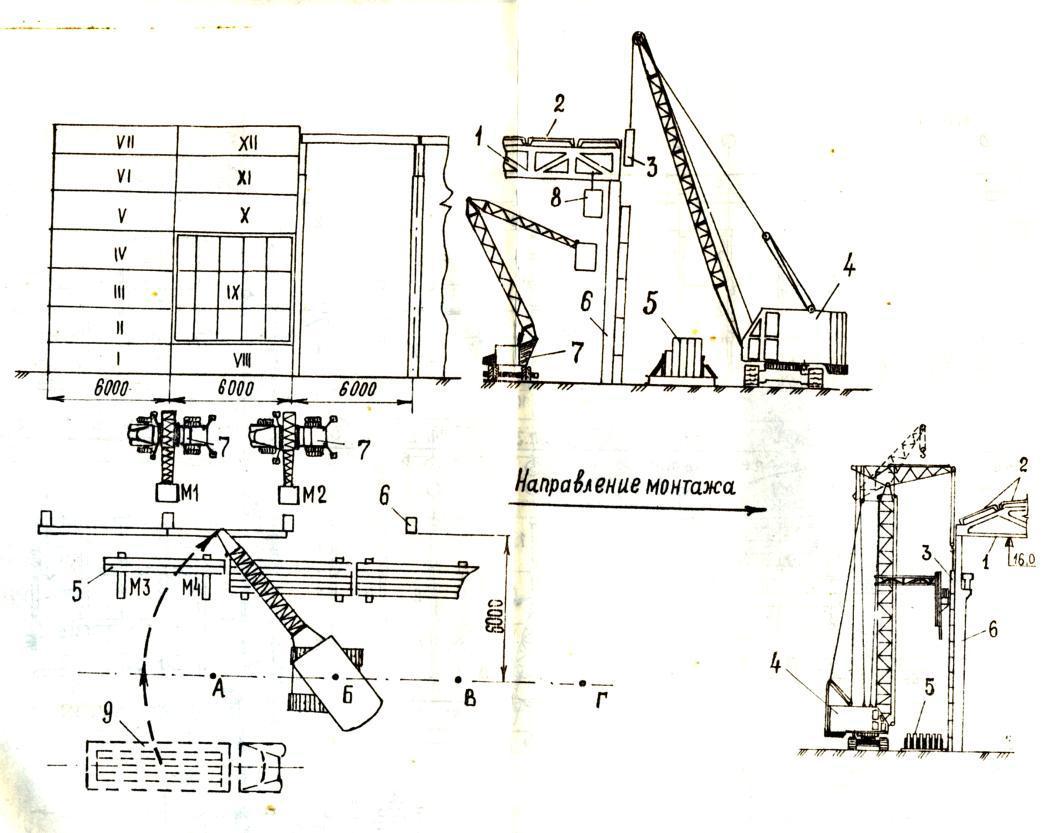

Рис.2.22. Технологическая схема монтажа стенового ограждения

1 – стропильная ферма; 2 – плита покрытия; 3 – монтируемая стеновая панель;

4 – кран; 5 – склад стеновых панелей; 6 колонна; 7 – самоходная вышка; 8 –

подвесная люлька; 9 – положение панелевоза при монтаже стенового

ограждения с транспортных средств; М1, М2, М3, М4 – расположение

монтажников; I, II, III….XII – последовательность монтажа элементов

стенового ограждения; А, Б, В, Г – места стоянки крана

30
