3. Войти в программу «КРАНЫ».

3.1 Появится предупреждение безопасности, что макросы могут содержать вирусы. Нужно выбрать:

«не отключать макросы».

При этом надо иметь в виду, что на компьютере уровень установленной безопасности должен быть не выше средней.

На экране появится таблица.

44

Выбор монтажных кранов.

Программа кафедры "Строительное производство"

Выбрать «1. Поиск кранов»

Зарегистрироваться в программе по предложению компьютера.

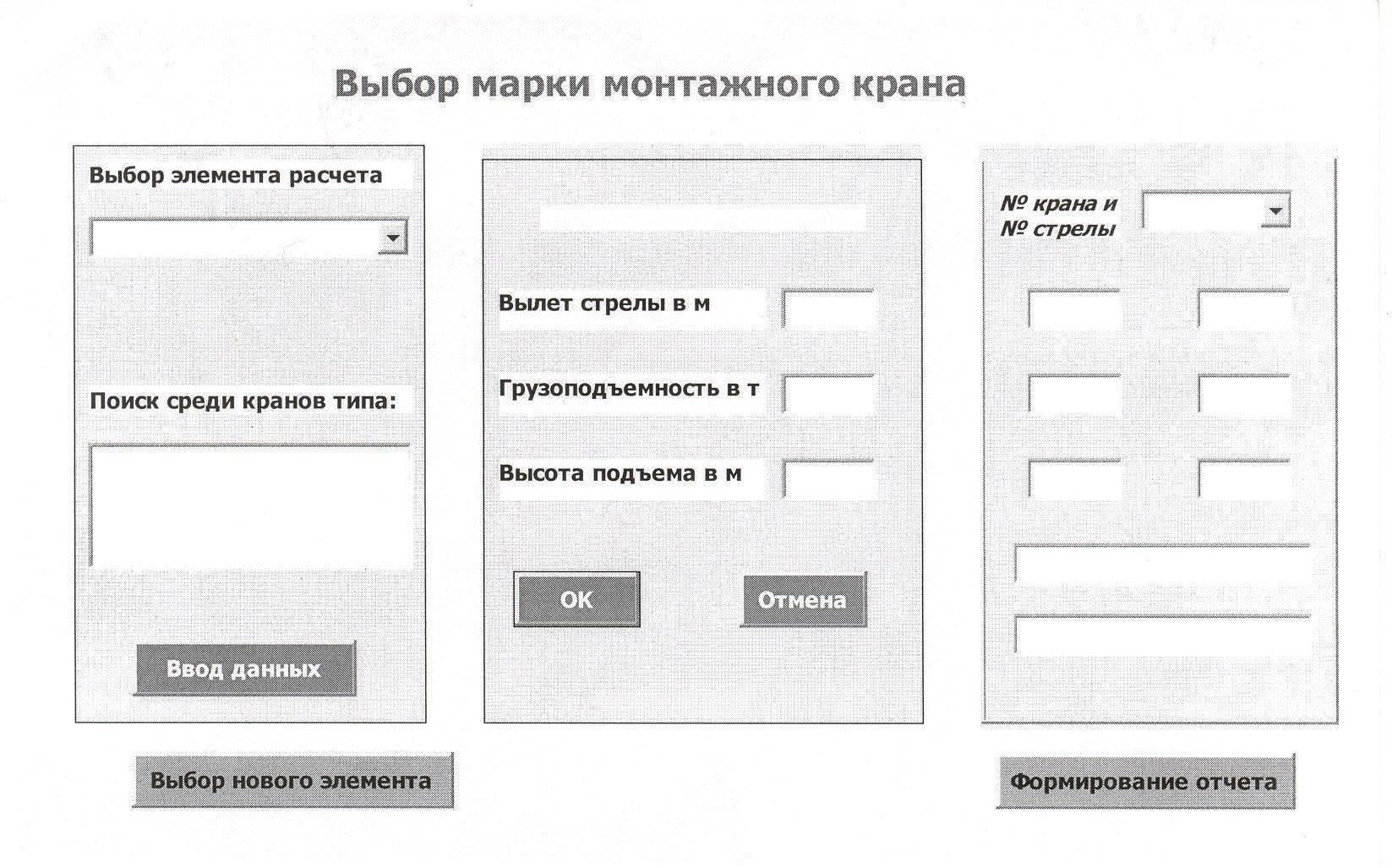

На экране появится такое окно:

Ввести технические параметры из таблицы 3.1 последовательно в левое

• среднее подокна, указывая тип элемента и среди каких типов кранов вести поиск. После ввода технических параметров для выбранного элемента нажатие клавиши «ОК» дает компьютеру команду на поиск подходящих кранов. Для ввода данных следующего элемента нужно нажать клавишу «Выбор нового элемента». После ввода технических параметров всех элементов здания нажать кнопку «Формирование отчета».

Компьютер предлагает отчет (табл.4.2)

• таблице отчета для каждой группы элементов предлагается несколько кранов. Очевидно, раз мы хотим получить вариант с наименьшей стоимостью работы кранов, в каждой группе следует выбрать кран с наименьшей

45

стоимостью одного машино-часа (См-час), отметив его знаком «+».

Выбрав в отчете по одному крану для каждой группы элементов, нажимаем клавишу «Результат».

3.3. Результат предлагается в таком виде: (табл.4.3)

Плюсы (+) стоят в клетках, которые показывают, какой кран выбран для данной группы элементов. Фактически это те плюсы (+), которые были расставлены в «отчете». Кроме того, программа проанализировала и отметила звездочкой (*) элементы здания, которые могут быть смонтированы данным краном. Клетки, не отмеченные (+), или (*) в терминологии «транспортной задачи» метода математического программирования являются «запрещенными поставками» (ЗП).

46

47

4.4. Найдем оптимальное сочетание кранов для монтажа рассматриваемого здания, используя принципы «транспортной задачи». В качестве поставщиков рассматриваем возможные ресурсы кранов – т.е. сколько элементов может смонтировать данный кран. Принимаем ресурс неограниченным: считаем, что каждый кран сможет, если будет техническая возможность, установить все элементы здания. Заносим это в столбец «ресурс».

• качестве потребителей – рассматриваем те элементы, которые нужно установить. Вносим в строку «Количество, шт.» из проекта количество элементов в каждой группе на захватке.

  • строку «Норма времени м-час/шт.» следует вписать из сборника ЕНиР

соответствующие значения (Нвр). После чего нужно оценить каждую реальную (не запрещенную) клетку: вписать в нее стоимость работы крана при установке им данной конструкции (С_ij).

С_ij = Нвр . См-час

Стропильные фермы и плиты покрытия устанавливаются комплексным методом (за один проход крана), поэтому кран МКГ-25, который не может установить фермы, не рассматривается (вычеркивается). Учитывая неограниченность ресурса, выбираем для всех конструкций наименьшую С_ij в соответствующем столбце, и предусматриваем там наибольшую поставку. Кран Э-2508 вычеркнут, как невостребованный. Выбранное окончательное сочетание кранов представлено в таблице 4.4.

Стоимость работы кранов в принятом масштабе цен по выбранному варианту (Ф - функционал) составит (по заполненным клеткам): Ф=2,12.30+5,63.27+7,40.20+0,60.240+3,47.380=1826,2 руб.

На основании произведенного выбора технологии монтажа и кранов можно строить календарный график возведения здания.

5. Проектирование календарного графика монтажа здания (сооружения).

Календарный график возведения объекта отражает продолжительность, последовательность выполнения каждой работы, совмещение различных процессов, состав выполняющих работы звеньев или бригад.

При составлении календарного графика устанавливаются: перечень и технологическая последовательность работ; объемы работ, методы производства работ и организации производственных процессов, типы и количество используемых машин; фронт работы звеньев и бригад, их состав; продолжительность каждого вида работ.

Расчет необходимых данных сводится в таблицу 5.1, которая помещается в пояснительную записку к курсовому проекту.

На основании данных, приведенных в таблице 5.1, разрабатывается календарный график производства работ. Форма графика приведена в виде таблицы 5.2. Внизу календарного графика под колонками 10, 11, 12 и т.д. строится график движения рабочей силы, т.е. сумма количества рабочих, занятых на всех строительных процессах в каждый из рабочих дней (смен).

*) Примерный состав работ при монтаже одноэтажного каркасного здания:

Установка колонн

Замоноличивание колонн

Установка подкрановых балок

Электросварка закладных частей подкрановых балок Замоноличивание подкрановых балок

Установка ферм и плит покрытия Электросварка ферм и плит покрытия Замоноличивание ферм и плит покрытия

Установка стеновых панелей

Электросварка стеновых панелей

Замоноличивание стеновых панелей

• табл.5.3 приведен график производства монтажных работ на рассматриваемом здании. Для экономии места форма графика упрощена. Сопутствующие работы: сварка закладных деталей, замоноличивание швов не показаны.

Табл.5.1

Ведомость подсчета затрат труда и машинного времени.
