4. Выбор монтажных кранов

Выбор монтажных кранов для возведения зданий и сооружений выполняется в два приема.

Шаг первый: для каждого типа элементов здания (сооружения) выбирается кран по трем требуемым техническим параметрам: вылету стрелы, грузоподъемности, высоте подъема крюка.

Шаг второй: находится оптимальное сочетание кранов для выбранной технологии возведения здания.

При выборе монтажных кранов используется компьютерная программа, разработанная на кафедре ―Строительное производство‖.

4.1. Определение требуемых технических параметров.

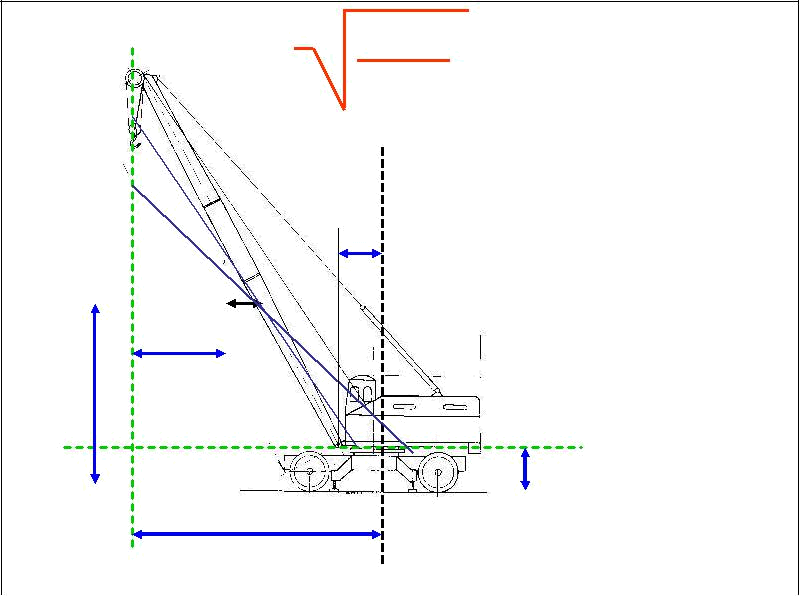

На рисунке 4.1 приведена расчетная схема для нахождения вылета стрелы и высоты подъема крюка для случая, когда

4.1.1. возводимое сооружение находится выше уровня стояния крана. Предполагается, что чем с меньшей длиной стрелы подберем кран, тем он будет менее мощный, а, значит, более дешевый.

40

3. Y₀ - h_стр.

tg =

X₀ + C

Rстр.

Y₀ – высота возводимого объекта от уровня стояния крана;

X_o – расстояние от ближайшей к крану грани сооружения до оси, куда предполагается устанавливать конструкцию;

L – вылет стрелы;

h_стр – высота пяты стрелы от уровня стояния крана;

R_стр – расстояние от нижнего шарнира (пяты) стрелы до оси вращения кабины крана;

• – расстояние от оси стрелы на уровне верха здания до опасной возможной точки «навала»;

α – угол наклона стрелы к горизонту.

Угол наклона стрелы α, при котором длина стрелы оказывается наименьшей, называют оптимальным. Величина оптимального угла наклона стрелы находится из выражения, приведенного на рис.4.1.

Вылет стрелы L в рассматриваемом случае может быть найден из выражения:

где R_стр – можно принимать 1,5 м;

41

42

4.1.3 Определение l и hкр при монтаже строительных конструкций на наименьшем возможном вылете стрелы.

При монтаже строительных конструкций, когда их не нужно переносить через какое-либо препятствие (как рассмотрено в п. 3.1.1), целесообразно работать на наименьшем возможном вылете стрелы. В таком случае требуемый вылет стрелы диктуется наибольшим допустимым наклоном стрелы крана к горизонту, либо требованием правила техники безопасности, в соответствии с которым при развороте кабины крана между его хвостовой частью и возводимым зданием было расстояние не менее одного метра. При расчетах можно принимать наибольший угол наклона стрелы α, равным 75⁰.

На рисунке 4.3 приведена расчетная схема и формулы для нахождения вылета стрелы – L.

Здесь R_х – радиус, описываемый хвостовой частью крана.

Предварительно его можно принимать в пределах 3 - 4,5 метра.

Остальные обозначения, как на рисунках 4.2 и 4.3.

Величина вылета стрелы – L определяется по двум приведенным на рис.4.3 формулам и принимается наибольшая.

Требуемая грузоподъемность крана G определяется, как сумма массы самого тяжелого элемента в рассматриваемой группе (из проекта) – G_эл и массы строповочного элемента - G_с.

43

4.2 Последовательность ввода программы «краны» и ее реализация на эвм.

Разработанная на кафедре компьютерная программа (авторы: профессор Ю.А. Верженский, программист Н.М. Лифшиц) позволяет находить оптимальное сочетание кранов при монтаже здания (сооружения).

• рассматриваемом ниже примере в качестве критерия оптимальности принята минимальная стоимость работы кранов при монтаже здания.

Рассмотрим пример, в котором нужно подобрать монтажные краны для возведения промышленного каркасного здания, состоящего из двух УТС. Задача решается в следующей последовательности.

2. Разбить здание на захватки, наметить, в зависимости от конструкции здания, технологию установки каждого типа элементов здания. Рекомендуется в качества захватки принимать одну УТС.

3. Для каждого типа элементов определить минимально необходимые технические параметры крана: L – вылет стрелы, h_к – высоту подъема крюка, G – массу самого тяжелого элемента в группе (см. п.4.1). Свести результаты в таблицу 4.1

Таблица 4.1

Наименьшие необходимые монтажные параметры кранов

для установки конструкций здания
