2.2.7. Технико-экономические показатели

Технико-экономические показатели определяются на основании календарного графика производства монтажных работ и их стоимости подсчитанной в первой части проекта. Результаты определения основных технико-экономических показателей приводятся в табличной форме (табл.2.1).

2.2.8. Карта операционного контроля качества монтажа колонн.

16

Карта операционного контроля качества монтажа колонн включает указания о допусках при монтаже колонн, содержание и структуру операционного контроля, а также возможные дополнительные требования, предусматриваемые СНиП 3.03.01 – 87.

17

2.3. Технологическая карта на монтаж подкрановых и подстропильных балок

2.3.1. Область применения.

Данный пункт принимается аналогично п. 2.2.1.

2.3.2. Указание по технологии строительного процесса

Основные положения технологии строительного процесса приведены в п.2.2.2. настоящих методических указаний.

Кроме того, следует иметь в виду, что монтаж подкрановых и подстропильных балок производят после установки и окончательной выверки колонн, замоноличивания их стыков и достижения ими не менее 50% проектной прочности. Балки целесообразно монтировать самостоятельным потоком с предварительной раскладкой у мест монтажа чаще всего параллельно их проектному положению ближе к колоннам. При подготовке балок к подъему очищают закладные детали, наносят риски на концы балок, закрепляют оттяжки. До начала монтажа производят также геодезическую проверку отметок и положения в плане опорных площадок колонн, закладных деталей в стыкуемых элементах; навешивают инвентарные подмости на хомуты, укрепленные на колонне.

Строповку подкрановых балок выполняют стропами за монтажные петли

• подвеской их к траверсе (рис.2.8). Расстроповку балок производится только после ее временного закрепления (рис.2.9).

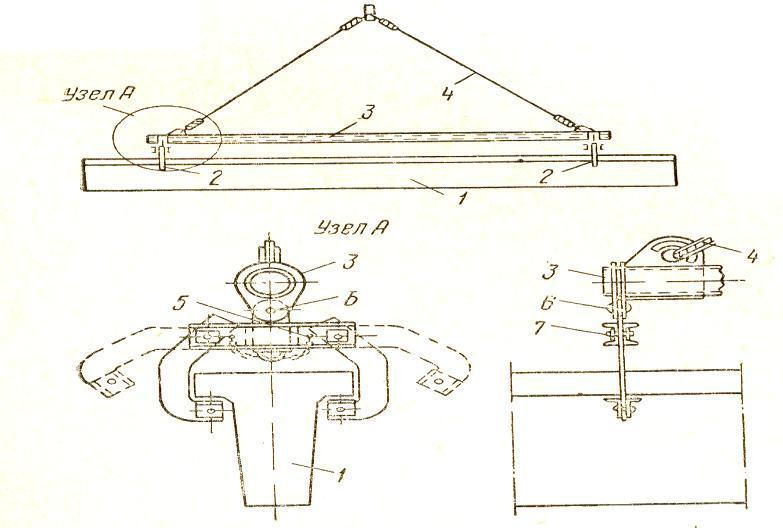

Рис.2.8. Строповка подкрановой балки с помощью клещевого захвата 1 – балка; 2 – захват; 3 – траверса; 4 – строп; 5 – ось; 6 – предохранительный штырь; 7 – ось подвески

18

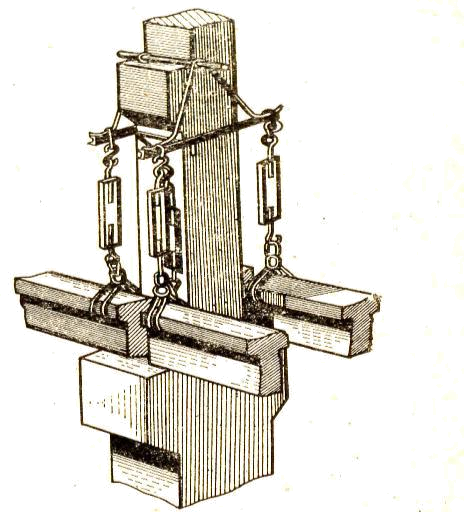

Рис.2.9 Кондуктор для временного закрепления и одновременной выверки четырех подкрановых балок

При установке балок в проектное положение целесообразно пользоваться приставными лестницами с площадками, устанавливаемыми у каждой опоры.

После укладки и временного закрепления подкрановых балок в пределах одного пролета или его части осуществляют геодезическую проверку положения подкрановых балок в плане и по высоте. После выверки подкрановых и подстропильных балок производят сварку закладных деталей и замоналичивание сопряжений (рис.2.10).

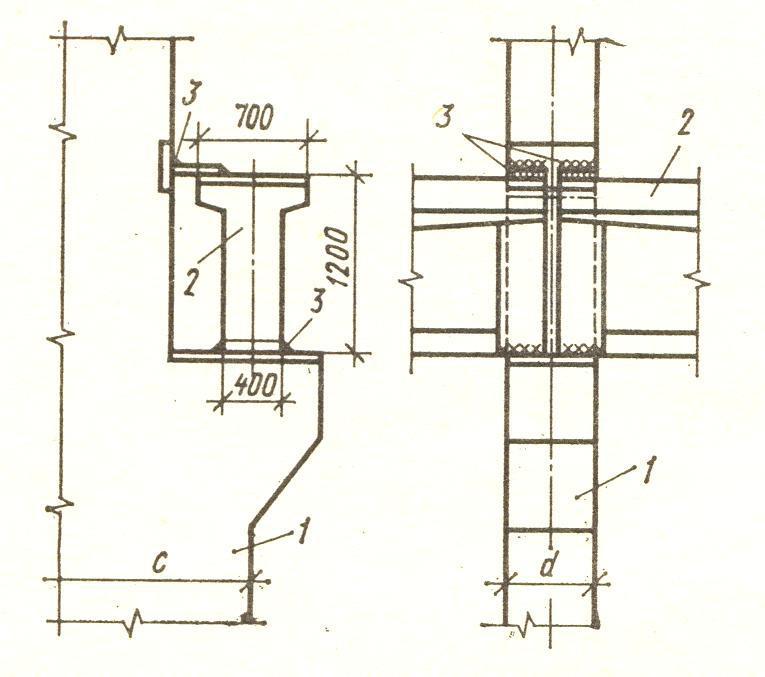

Рис.2.10 Стык подкрановой балки с колонной

1 – колонна; 2 – подкрановая балка; 3 – электросварка высотой шва 12 мм

Схема монтажа подкрановых и подстропильных балок одноэтажного промышленного здания приведена на рис.2.11.

19

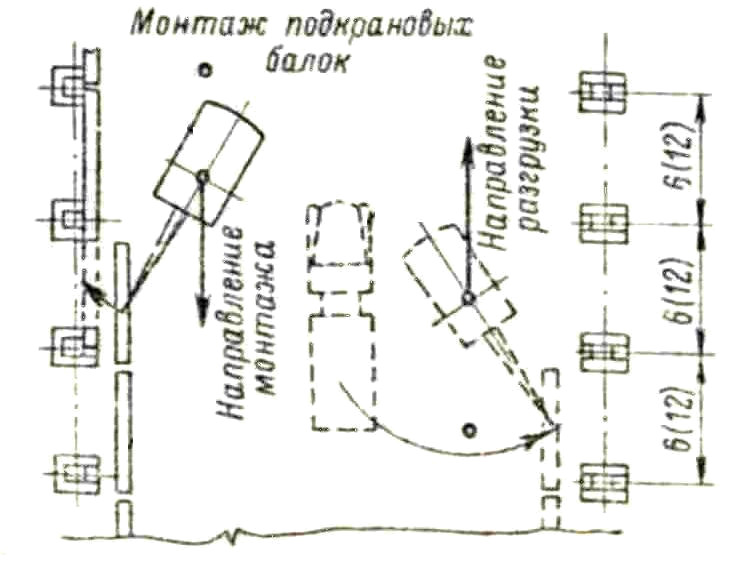

Рис.2.11 Схема монтажа и раскладки подкрановых балок

Разделы технологической карты: 3– Указания по организации труда; 4– Материально-технические ресурсы; 5– График выполнения производственного процесса по монтажу подкрановых и подстропильных балок; 6– Калькуляция затрат труда; 7–Технико-экономические показатели – в курсовом проекте разрабатываются в соответствии с методикой и ссылками, приведенными в подразд. 2.2 настоящих методических указаний.

2.3.8. Карта операционного контроля качества монтажа подстропильных и подкрановых балок.

Разрабатывается в соответствии с рекомендациями, приведенными в п. 2.2.8, а также таблицей 2.3

Таблица 2.3

Карта операционного контроля качества монтажа

подстропильных и подкрановых балок
