ЛЕКЦІЯ 5
РІЗНОВИДИ НАПІВПРОВІДНИКОВИХ ДІОДІВ
5.1Окремі види та призначення напівпровідникових діодів
5.1.1 Універсальні діоди
До універсальних (високочастотних) діодів належать одноперехідні напівпровідникові прилади, що застосовують для випрямлення (при меншому електричному навантаженні), модуляції, детектування та інших нелінійних перетворювань електричних сигналів, частота яких не перевищує 1000 МГц. Третій елемент їх позначення – цифра 4.
На високих частотах можна вважати, що діод має
односторонню провідність, якщо Zзв Zпр , |
де Zзв ,Zпр - повні |
зворотний та прямий опори діода. |
|
При прямому вмиканні діода ємність |
Сдиф зашунтована |
малим диференційним опором rgпр (рисунок 3.5,а), і можна вважати
Zпр r1 |
rgпр . При зворотному вмиканні діода великий |
диференційний опір rgзв зашунтований ємністю Сбар , і тому на
високих частотах Zзв r1 1/ j Cбар .
Тоді Z |
пр |
r |
r |
; Z |
зв |
|
r2 |
1/ 2 |
С2 |
, і |
|
умовою |
||
|
1 |
gпр |
|
|
1 |
|
|
бар |
|
|
|
|||
односторонньої |
провідності |
є |
|
r2 |
1/ 2С2 |
|
>>r |
r |
g |
, або |
||||
|
|
|
|
|
|
|
1 |
|
бар |
1 |
|
пр |
||
остаточно
46
1 |
r |
|
1 |
2r1 |
. |
(5.1) |
|
|
пр |
|
|||||
C |
|
g |
|
rgпр |
|
||
бар |
|
|
|
||||
Виконання цієї умови можливе при зменшенні ємності р-n- переходу. Це стає можливим при застосуванні точково-контактного або мікросплавного способів його виготовлення. Тому універсальні діоди – це здебільшого точкові або мікросплавні діоди. Останні розраховані на більші допустимі струми і мають кращі характеристики при зворотному вмиканні.
ВАХ універсального діода (рисунок 5.1) не має ділянки насичення на зворотній гілці. Це пояснюється, зокрема, нагріванням унаслідок незадовільного відведення тепла й ударною іонізацією, що викликається неоднорідністю електричного поля у переході.

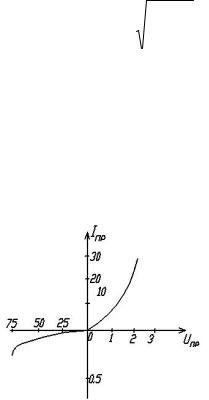

Рисунок 5.1 – ВАХ універсального діода
До параметрів універсальних діодів належать, крім перелічених у п.4.1.1, ємність діодів при заданій зворотній напрузі, а також діапазон робочих частот і температур.
5.1.2 Імпульсні діоди та перехідні процеси в них
Імпульсні діоди використовують як ключові елементи в пристроях імпульсної техніки. За конструкцією і характеристиками вони нагадують універсальні діоди. Крім високочастотних
властивостей (мінімальної ємністі Сбар ), ці діоди повинні мати
мінімальну тривалість перехідних процесів у момент вмикання та вимикання.
47
Перехідні процеси у діодах існують завжди й особливо виявляються при роботі з імпульсами малої тривалості або миттєвими перепадами напруг і струмів. Вони пов’язані з процесами накопичення та розсмоктування носіїв у базі діода.
Швидкодія імпульсних діодів збільшується за допомогою введення спеціальних легувальних домішок, які зменшують середню тривалість життя неосновних носіїв. Такими домішками до НП n-типу є, наприклад, золото.
Іншим способом зменшення часу відновлення зворотного опору бази є використання бази з нерівномірною концентрацією домішок. Це можна здійснити, наприклад, за допомогою дифузії акцепторів до НП n-типу. На рисунку 5.2 показано розподіл різниці концентрацій акцепторів та донорів і створення р-n-переходу у НП.
Рисунок 5.2 – Створення переходу дифузією акцепторів до НП n-типу
З рисунка видно, що концентрація домішок у базі при наближенні до р-n-переходу зменшується, тому нерівномірною буде й концентрація основних носіїв – електронів. Унаслідок цього електрони дифундують у бік р-n-переходу, залишаючи за собою нескомпенсований заряд позитивних іонів. У базі виникає електричне поле Eб , спрямоване в бік переходу. Під дією цього поля дірки,
інжектовані до бази при вмиканні діода в прямому напрямі, накопичуються біля межі р-n-переходу. При перемиканні діода з прямого напряму на зворотний ці дірки під дією поля р-n-переходу швидко виходять з бази до емітера, і час відновлення зворотного
48
опору зменшується. Діоди з такою технологією виготовлення називають діодами з накопиченням заряду.
Досить ефективним шляхом збільшення швидкодії імпульсних діодів є використання в них бар’єрів Шотткі. Як відомо, в таких діодах зовсім відсутня інжекція (див. п.3.1.6.4).
Основні спеціальні параметри імпульсних діодів: імпульсна
пряма напруга Uпрі при даному імпульсі прямого струму; час усталення прямої напруги tуст ; час відновлення зворотного опору
tвід . Останній параметр зашифровано в третьому елементі позначення
діода (таблиця 5.1).
Приклад позначення імпульсних діодів: 2Д504А – кремнієвий, імпульсний, призначений для пристроїв спеціального застосування, час відновлення зворотного опору більший 150 нс, номер розробки 04, група А.
Таблиця 5.1
tвід |
>150нс |
30-150нс |
5-30нс |
1-5 нс |
<1нс |
Третій |
|
|
|
|
|
елемент |
5 |
6 |
7 |
8 |
9 |
позначення |
|
|
|
|
|
Більшість імпульсних діодів має металево-скляне або скляне конструктивне оформлення.
5.1.3 Тунельні та обернені діоди
Тунельними називають діоди, які мають на прямій гілці своєї ВАХ ділянку з негативним диференційним опором унаслідок тунельного ефекту.
Тунельний ефект полягає у тунельному проникненні електрона через р-n-перехід, тобто такому проникненні, коли електрон з ВЗ однієї області прямо потрапляє до ЗП іншої області. Це стає можливим, якщо товщина переходу дуже мала (менша 150 А) і якщо енергетичним рівням, заповненим електронами в одній області, відповідають такі самі вільні дозволені рівні в сусідній області. Ці умови в р-n-переходах з НП, які мають високу концентрацію домішок
49
(1019 1021см 3 ). Товщина р-n-переходів у цьому випадку має порядок 10 6 см, що зумовлює високу напруженість електричного поля переходу і забезпечує ймовірність тунельного ефекту. В таких НП атоми домішок внаслідок малої відстані взаємодіють між собою, і їх рівні розщеплюються в зони, які прилягають у НП р-типу до ВЗ, а в НП n-типу до ЗП. Такі напівпровідники називають виродженими, оскільки в них рівні Фермі розташовані в ЗП n-області і в ВЗ р-області.
Вигляд ВАХ тунельного діода можна пояснити за допомогою електричних діаграм (рисунок 5.3). На діаграмах рівні ВЗ та ЗП напівпровідників, що заповнені електронами, заштриховані.
При зовнішній напрузі U 0 (рисунок 5.5,а) рівень Фермі всієї системи однаковий (Wфn Wфр ). Напроти зайнятих
електронами рівнів р-області розміщуються зайняті рівні n-області. Тунельний перехід електронів неможливий, струм дорівнює нулю.

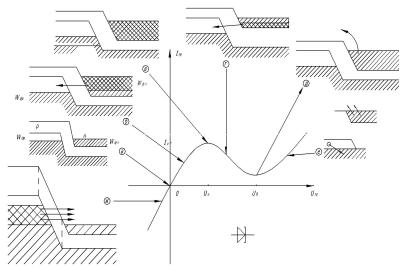

Рисунок 5.3 – ВАХ тунельного діода та її утворення
Під дією прямої Uпр рівні Фермі зміщуються на величину
W qUпр (рисунок 5.3,б), і напроти частини енергетичних рівнів,
зайнятих електронами в n-області (подвійне штрихування), опиняться
50
