50. Камреальные работы при тахеомитрической съёмки. Составление плана.

В простейшем случае составление плана по результатам тахеометрической съемки начинают с построения координатной сетки и нанесения по координатам точек теодолитного хода. Правильность

нанесения точек хода контролируют по длинам его сторон: измеряют расстояния между вершинами — выраженные в масштабе, они должны быть равны расстояниям между соответствующими точками на плане или отличаться не более чем на 0,2 мм.

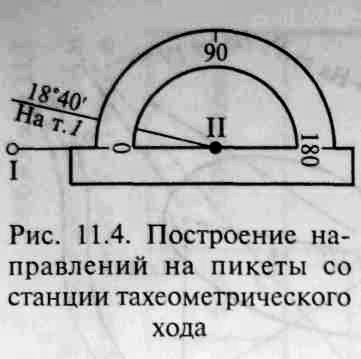

Вслед за этим наносят на план пикетные точки циркулем-измерителем, масштабной линейкой и транспортиром. Данные для нанесения берут из журнала тахеометрической съемки. Направление на пикеты со станции (рис. 11.4) строят по транспортиру.

Например, при съемке на станции II лимб теодолита был ориентирован по направлению на точку 1. Транспортир прикладывают центром к точке II плана, а отсчет 0°00' совмещают с направлением на точку 1. Направление на точку 1 получают, отложив

по дуговой шкале транспортира 18°40', а расстояние до точки I от станции II — отложив в масштабе плана горизонтальное проложение 48,9 м. Для этого по направлению 18°40' проводят карандашом тонкую линию, а измерителем по масштабной линейке находят отрезок 48,9 м и откладывают его по створу линии от станции II на точку. Аналогично наносят и другие точки. Для ускорения работы поступают следующим образом. По внешней окружности транспортира карандашом отмечают направления на все

пикеты. Рядом с каждой точкой ставят номер. Если есть углы более

180°, то транспортир перекладывают, поворачивая

его на 180°. После этого по нему отмечают значения угла минус 180°. Когда все углы отмечены, транспортир снимают. Из станции, как из центра, на все точки проводят лучи и откладывают расстояния. Конец каждого отложенного расстояния дает положение точки.

Точку изображают кружком, рядом выписывают из журнала его отметку. Вместо транспортира применяют также линейки-тахеографы. Они представляют собой прозрачный круг с разграфкой от 0 до 359°. По отметкам станций и реечных точек на плане проводят горизонтали с принятым сечением рельефа. Следы горизонталей отыскивают графической интерполяцией между точками, которые в абрисе соединены стрелками. Соединение каких-либо двух точек в абрисе говорит о том, что местность между ними имеет один скат, без перегибов. Все контуры и рельеф, изображаемые на плане, вычерчивают тушью в соответствии с условными знаками. Над северной

рамкой делают заглавную надпись, под южной рамкой подписывают числовой масштаб, высоту сечения рельефа, вычерчивают линейный масштаб и график заложений.

Автоматизация тахеометрической съемки. С появлением электронных тахеометров стала возможна частичная или полная автоматизация тахеометрической съемки. При съемке электронный тахеометр устанавливается на съемочных точках, а на пикетных точках — специальные вешки с отражателями, входящими в комплект тахеометра. При наведении на отражатели вешки в автоматическом режиме определяются горизонтальные и вертикальные углы, а также расстояние до смежных съемочных и пикетных точек. С помощью микроЭВМ тахеометра производят обработку результатов измерений и в итоге получают приращения "дельта"х и "дельта"у координат и превышения h на

смежные съемочные и пикетные точки. При этом автоматически учитываются

все поправки в измеряемые расстояния и за наклон вертикальной оси прибора в измеряемые углы. Результаты измерений могут быть введены в специальное запоминающее устройство (накопитель информации) или переписаны на магнитную кассету. В дальнейшем из накопителя или с магнитной кассеты информация

поступает в ЭВМ, которая по специальной программе производит окончательную обработку результатов измерений, включающую в себя вычисление координат съемочных и пикетных точек, уравнивание съемочного хода и другие вычисления, необходимые для графического построения топографического плана или цифровой модели местности.

Графическое построение топографического плана осуществляется графопостроителем, соединенным с ЭВМ.

51. Подготовка проекта проведения геодезических работ. Разбивочные чертежи.

Методика подготовки данных для разбивочных работ и точность перенесения сооружений в натуру зависят в известной мере от метода проектирования. Однако во всех методах в той или иной мере присутствуют три способа подготовки данных для разбивочных работ: графический, аналитический и графоаналитический.

При графическом способе все сооружения размещают на генплане при помощи чертежных принадлежностей. В этом случае для получения разбивочных размеров координаты выносимых точек сооружений также снимают графически от пунктов строительной сетки на стройгенплане и по ним затем вычисляют углы и расстояния. Реже непосредственно измеряют длины линий с помощью циркуля-измерителя и масштабной линейки, а углы – с помощью транспортира. Погрешность перенесения проекта в натуру при графическом способе зависит от масштаба плана и точности измерений, обычно принимаемой 0,2 мм, т. е. = 0,2М мм, где М – знаменатель численного масштаба плана.

При аналитическом способе все точки проекта задаются координатами, поэтому данные для разбивочных работ могут вычисляться с любой заданной точностью вне зависимости от масштаба генплана.

Аналитический способ подготовки данных трудоемок, поэтому на практике чаще пользуются комбинированным – графоаналитическим – способом, когда координаты точек задаются графически, а все остальные данные получают расчетным путем.

Составление разбивочного чертежа.

После вычисления исходных данных, определяющих положение здания или сооружения на местности, составляют чертеж в масштабе 1:500, 1:1000 или 1:2000. Основой этого чертежа является топографический план участка местности, где строится объект. На этом чертеже показывают пункты разбивочной основы, запроектированное здание или сооружение, значения длин линий и углов, необходимых для определения на местности точек, принадлежащих главным или основным осям.

Пример. Выполнить расчет разбивочных элементов для перенесения в натуру проектной точки А (см. рис. 1.9) при следующих исходных данных:

координаты точки М разбивочной основы: 5031,25 м; 4814,37 м;

координаты точки А: 5072,50 м; 4843,70 м;

дирекционный угол линии МN разбивочной основы 114°45¢.

Вычисления производятся в следующей последовательности.

1. Находят разности координат точек начала и конца линии МА:

5072,50 - 5031,25 = 41,25 м;

4843,70 - 4814,37 = 29,33 м.

2. Вычисляют величину румба линии МА:

0,71103.

Отсюда находят румб = СВ: 35°25¢ и соответствующий ему дирекционный угол 35°25¢.

3. Находят величину горизонтального угла:

114°45¢-35°25¢ = 79°20¢.

4. Вычисляют расстояние по формулам (1.15) и (1.16):

50,62 м;

50,61 м, откуда м.

52.Порядок и точность разбивочных работ. Разбивочная основа. Способы.

1.Построение линий заданной длины

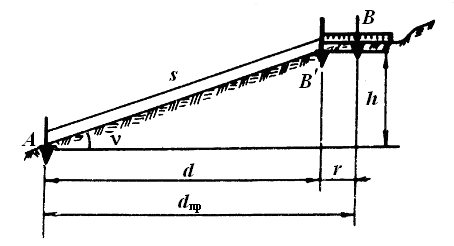

Построение линий заданной длины сводится обычно к построению и закреплению на местности наклонного расстояния s, соответствующего проектному горизонтальному расстоянию d.

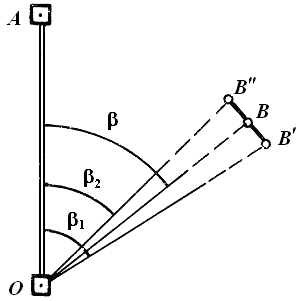

2.Построение горизонтального угла проектной величины

Проектные углы откладывают от направлений исходных сторон, закрепленных пунктами разбивочной сети, или от уже разбитых осей сооружений.

3.Построение линии проектной длины в заданном направлении

На пересеченной местности линии большой длины разбивают способами вешения и теодолитного хода.

4.Построение заданного направления вне пункта разбивочной сети

Направления осей сооружений можно вынести способом угловых ходов.

Основные элементы разбивочной основы.

Основными элементами плановых разбивочных работ, содержащимися в различных комбинациях в отдельных способах выноса в натуру сооружений, являются: построение линий и углов заданных размеров, построение линий (осей) в заданном направлении.

Способы разбивочных работ.

Способ прямоугольных координат (перпендикуляров) обычно применяют при наличии строительной сетки. В качестве исходных данных для разбивки точки этим способом используются прямоугольные координаты пунктов строительной сетки и точек сооружения.

На пересеченной местности линейные измерения и построения мерными лентами и рулетками затруднены или даже невозможны. В этом случае точки проекта рекомендуется выносить способом прямой угловой засечки, требующей построения на местности только двух горизонтальных углов. Преимущества способа проявляются и в том случае, когда расстояния до пунктов разбивочной сети велики.

Способ полярных координат широко используется для выноса точек в натуру при любых формах разбивочных сетей.

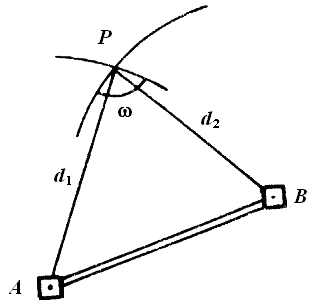

Способ линейной засечки может быть использован, если расстояние от выносимой точки до пунктов разбивочной сети меньше длины мерного прибора. Положение на местности искомой точки Р получают на пересечении двух дуг, радиусы которых равны проектным расстояниям и до пунктов А и В разбивочной сети (рис. 1.23).

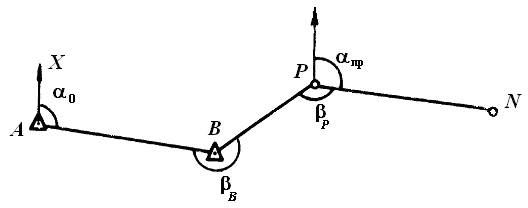

Способ проектного полигона применяют для выноса в натуру нескольких точек, если расстояния между ними не слишком велики.

53.Вынос в натуру проектной отметки, проектного горизонтального угла, длины линии, линии и плоскости заданного уклона.

Вынос точек с проектными отметками

Для выноса точек с проектными отметками используют методы геометрического, тригонометрического и гидростатического нивелирования. Метод геометрического нивелирования, обладающий высокой точностью и простотой реализации, имеет наибольшее распространение при строительстве. Метод тригонометрического нивелирования характеризуется меньшей точностью, однако этим методом можно значительно быстрее передавать отметки на монтажные горизонты. Гидростатическое нивелирование в строительстве используется обычно при выносе отметок под монтаж оборудования, когда превышения малы и предъявляются высокие требования к точности высотной разбивки.

Построение точек с проектными отметками методом геометрического нивелирования производят двумя способами: выведением и редуцированием.

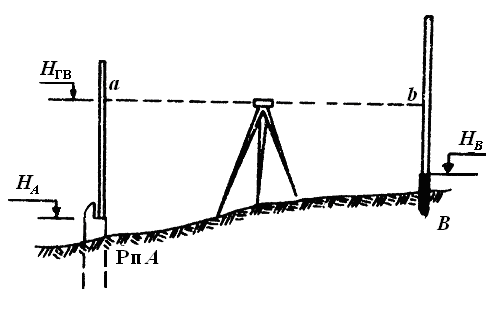

Пусть требуется вынести на местность точку В с проектной отметкой Н_В (рис. 1.25). Для выполнения этой задачи способом выведения посередине между точкой В и репером А с отметкой Н_A устанавливают нивелир. Производят отсчет а по рейке на репере и находят горизонт инструмента (визирования) Н_ГВ = H_А + а. Вычисляют отсчет b по рейке на точке В, при котором пятка рейки будет на проектном уровне b = H_ГВ – H_B. Затем рейку устанавливают в точке В так, чтобы отсчет по ней был равен вычисленному значению b. На коле, забитом предварительно в точке B, под пяткой рейки карандашом фиксируют высотное положение искомой точки.

При монтаже конструктивных элементов и установке оборудования применяют способ редуцирования. В этом случае нивелированием из середины находят фактическое превышение точки В над репером и сравнивают его с проектным превышением . В точке B укладывают подкладку толщиной , верх подкладки будет на заданной проектной отметке.

Рис. 1.25. Построение превышения методом геометрического нивелирования

Погрешность построения точек с проектными отметками методом геометрического нивелирования зависит от дальности визирования, точности нивелира и делений рейки, способа отсчитывания и других факторов. Экспериментальными исследованиями установлено, что погрешность измерения превышения составляет, мм:

= 0,02 + 0,002s – для прецизионного нивелира типа Н-05;

= 0,1 + 0,01s – для точного нивелира типа Ni-B3;

= 0,8 + 0,02s – для точного нивелира типа Н-3.

Расстояние s от нивелира до рейки в формулы подставляют в метрах. Оптимальная длина визирного луча составляет 25 м.

Точность способа выведения зависит от способа фиксации высоты разбиваемой точки: при забивании колышка до проектного уровня погрешность фиксации 2–4 мм, при прочерчивании по метке (пятке) рейки – 1 мм, при вывинчивании болта с резьбой – 0,1–0,5 мм.

При тригонометрическом нивелировании превышения вычисляют по измеренному расстоянию и углу наклона:

, (1.30)

где s и d – наклонное расстояние и соответствующее ему горизонтальное приложение; – угол наклона; I, – высота прибора и визирной цели; f – суммарная поправка за кривизну Земли и рефракцию.

Наклонные расстояния обычно измеряют светодальномером, а горизонтальные проложения получают из измерений мерными приборами. Угол наклона измеряют со средней квадратической погрешностью 2–3 (теодолитом типа Т2) и 5" (теодолитом типа Т5К).

При использовании метода тригонометрического нивелирования необходимо с высокой точностью знать высоту теодолита I над пунктом разбивочной сети. Высота прибора может непосредственно измеряться с использованием рулетки или определяться косвенным путем с помощью нивелира и рейки.

При косвенном способе на расстоянии 2–3 м от пункта А разбивочной сети (рис. 1.26), на котором будет установлен теодолит, забивают кол или выбирают стабильную точку K. При помощи нивелира и рейки измеряют превышение h между пунктом А и точкой K. Затем над пунктом А устанавливают теодолит, приводят трубу в горизонтальное положение (отсчет по вертикальному кругу равен месту нуля М0) и делают отсчет b по рейке, установленной на точке K. Тогда высоту I теодолита можно получить из выражения
