1. Предмет и задачи геодезии её связь с другими науками.

ГЕОДЕЗИЯ ("гео" - земля, "де" - разделять) - наука об определении фигуры, размеров и гравитационного поля Земли, а так же об измерениях на её поверхности, с целью получения планов и профилей местности для удовлетворения потребностей народного хоз-ва.

Задачи геодезии подразделяются на научные и научно-технические.

Главной научной задачей геодезии является определение формы и размеров ЗЕМЛИ и ее внешнего гравитационного поля. Наряду с этим геодезия играет большую роль в решении многих других научных задач, связанных с изучением Земли. К числу таких задач, например, относятся: исследования структуры и внутреннего строения Земли, горизонтальных и вертикальных деформаций земной коры; перемещений береговых линий морей и океанов; определение разностей высот уровней морей, движений земных полюсов и др.

Научно-технические и практические задачи геодезии чрезвычайно разнообразны; с существенными обобщениями они заключаются в следующем:

• полевые исследования - полевая геодезия обеспечивает составление проектов сооружений путём выполнения полевых геодезических измерений и вычислительно графических работ;

• разбивочные работы - перенесение запроектированных сооружений на местность;

• исполнительные съёмки - с целью того, чтобы выяснить на сколько отличаются результаты исполненного этапа от проекта;

• наблюдения за деформациями

Все задачи геодезии решаются на основе результатов специальных измерений, называемых геодезическими, выполняемых при помощи специальных геодезических приборов. Поэтому разработка программ и методов измерений, создание наи­более целесообразных типов геодезических приборов составляют важные научно-технические задачи геодезии.

Геодезия подразделяется на ряд научных и научно-технических дисциплин:

Высшая геодезия, занимается определением фигуры, размеров, гравитационного поля Земли. Разрабатывает теорию и методы основных геодезических измерений, служащих для построения опорной геодезической сети.

Топография ("топос" - место, "граф" - пишу), занимается детальным изучением конкретных участков Земли (земной поверхности), путём создания топографических карт на основе съёмочных работ (наземные, воздушные). Соединение фотоснимков в единое целое - план или карту произ­водится при помощи пунктов геодезической сети; при этом исполь­зуются математические законы соответствия между объектом фото­графирования и его изображением на снимке.

Область научно­-технических знаний, рассматривающая эти законы, а также методы и приборы, используемые для определения взаимного положения объектов фотографирования по фотоснимкам, называется фото­грамметрией (измерительной фотографией).

Спутниковая геодезия, (космическая), в её задачи входит рассмотрение теории и методов использования спутников Земли для решения различных практических задач геодезии.

Картография, это наука о картографическом отображении земной поверхности, о методах создания карт и их использовании. Создание карт основано на использовании и обобщении различных геодезических и топогра­фических материалов.

Инженерная геодезия, изучает методы, технику и организацию геодезических работ, связанных с проведением различных инженерных организаций (строительство, мелиорация, рекультивация).

СВЯЗЬ ГЕОДЕЗИИ С ДРУГИМИ НАУКАМИ. РОЛЬ ГЕОДЕЗИИ - В НАУЧНЫХ ИССЛЕДОВАНИЯХ, НАРОДНОХОЗЯЙСТВЕННОМ СТРОИТЕЛЬСТВЕ И ОБОРОНЕ СТРАНЫ.

Методы решения научных и практических задач геодезии основы­ваются на законах математики и физики. На основе математики произ­водится обработка результатов измерений, позволяющая получать с наибольшей достоверностью значения искомых величин. Задача изучения фигуры Земли и ее гравитационного поля ре­шается на основе законов механики. Сведения из физики, особенно ее разделов - оптики, электро­ники и радиотехники, необходимы для разработки геодезических приборов и правильной их эксплуатации.

Геодезия связана с астрономией, геологией, геофизикой, гео­морфологией, географией и другими науками. Геоморфология ­наука о происхождении и развитии рельефа земной поверхности ­необходима геодезии для правильного изображения форм рельефа на планах и картах. Без знания размеров и формы Земли невозможно создание топографических карт и решение многих практических задач на земной поверхности. Геодезические измерения обеспечивают соблюдение геометри­ческих форм и элементов проекта сооружения в отношении как его расположения на местности, так и внешней и внутренней конфигурации. Даже после окончания строительства производятся специальные геодезические измерения, имеющие целью проверку устойчивости-сооружения и выявление возможных деформаций во времени под действием различных сил и причин. Исключительное значение имеет геодезия для обороны страны. Строительство оборонительных сооружений, стрельба по невидимым целям, использование военной ракетной техники, планирование военных операций и многие другие стороны военного дела требуют геодезических данных, карт и планов.

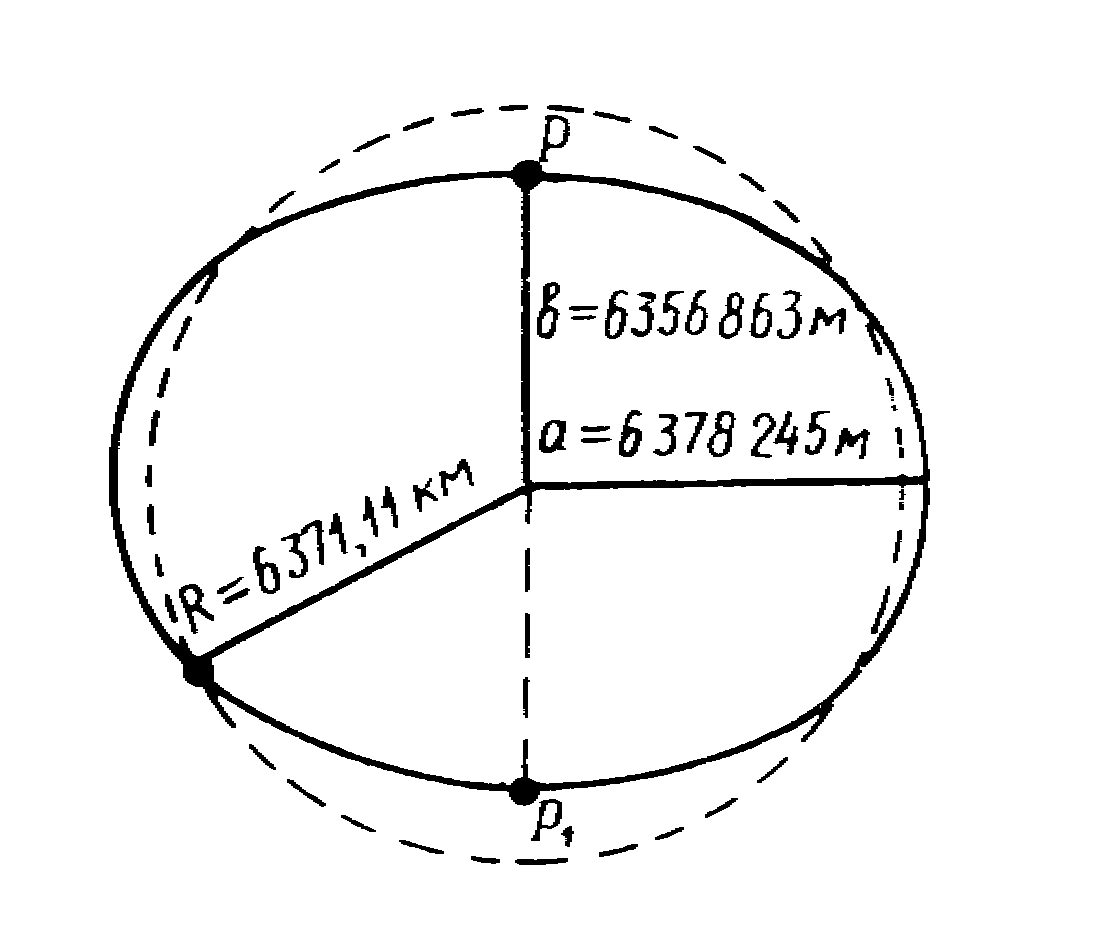

2. ФОРМА И РАЗМЕРЫ ЗЕМЛИ. Геоид, референц-элипсоид, шар. Общая форма Земли как материального тела определя­ется действием внутренних и внешних сил на ее частицы, т.е. поверхность Земли образует фигуру неправильной, сложной формы. При определении фигуры и размеров Земли в геодезии вводится понятие уровенных поверхностей. Основная уровенная поверхность – это поверхность воды в океанах и собирающимися с ними морями, в состоянии полного покоя и равновесия, мысленно продолженная под материками так, чтобы она пересекала направление отвесной линии под прямым углом (90'). Направление отвесной линии к уровневой поверхности в геодезии принимают за одну из осей координат. Фигура Земли, ограниченная основной уровенной поверхностью, называется – геоид. Вследствие особой сложности, геометрической направленности геоида его заменяют другой фигурой – эллипсоидом, который получается от вращения эллипса вокруг его малой оси PP₁. (a=6378245м; b=6356863м; сжатие =(a-b)/a=1/298,3; R=6371,11км).

Земной эллипсоид ориентируют в теле Земли так, чтобы его поверхность в наибольшей мере соответствовала поверхности геоида. Эллипсоид с определенными размерами и определенным образом ориентированный в теле Земли называется референц-эллипсоидом (сфероидом).

Наибольшие отклонения геоида от сфероида составляют 100–150 м. В тех случаях, когда при решении практических задач фигуру Земли принимают за шар, радиус шара, равновеликого по объему эллипсоиду Красовского, составляет R = 6 371 110 м = 6371,11 км.

При решении практических задач в качестве типичной фигуры Земли принимают сфероид или шар, а для небольших участков кривизну Земли вообще не учитывают. Такие отступления целесообразны, так как упрощается проведение геодезических работ.

Начало отсчёта плановых координат для всех карт находится в центре Круглого зала Пулковской обсерватории. Малая ось референт эллипсоида совпадает с осью вращения Земли. Третья координата (высотная) определяется от среднего многолетнего уровня Балтийского моря, зафиксированного 0' Кронштадского футштока.

3 Метод проекций, принятый в геодезии. Высоты абсолютные и относитьельные. Балтийская система высот.

Метод проекций при составлении карт и планов заключается в том, что точки физической поверхности Земли А, В и так далее проектируются отвесными линиями на уровенную поверхность (см. рис. 3, а,б). Точки а, b и так далее называются горизонтальными проекциями соответствующих точек физической поверхности. Затем определяется положение этих точек на уровенной поверхности с помощью различных систем координат, и тогда их можно нанести на лист бумаги, т. е. на лист бумаги будет нанесен отрезок ab, который является горизонтальной проекцией отрезка AВ. Но, чтобы по горизонтальной проекции определить действительное значение отрезка AВ, необходимо знать длины аА и bВ (см. рис. 3, б), т.е. расстояния от точек A и В до уровенной поверхности. Эти расстояния называются абсолютными высотами точек местности.

Таким образом, задача составления карт и планов распадается на две:

определение положения горизонтальных проекций точек;

определение высот точек местности.

При проектировании точек на плоскость, а не на уровенную поверхность, появляются искажения: вместо отрезка ab будет отрезок а'b' вместо высот точек местности аА и bВ будут а'А и b'В (см. рис. 3, а,б).

Итак, длины горизонтальных проекций отрезков и высоты точек будут различны и при проектировании на уровенную поверхность, т.е. при учете кривизны Земли, и при проектировании на плоскость, когда кривизна Земли не учитывается (рис. 4). Эти различия будут наблюдаться в длинах проекций S = t – S, в высотах точек h = b'О – bО = b'О – R.

в настоящее время относительная погрешность

Балтийская система высот (БСВ) — принятая в СССР в 1977 году система абсолютных высот, отсчёт которых ведётся от нуля футштока в Кронштадте. От этой отметки отсчитаны высоты опорных геодезических пунктов, которые обозначены на местности разными геодезическими знаками и нанесены на карты.

В настоящее время БСВ используется в России и ряде других стран СНГ.

Абсолютная высота, или абсолютная отметка (в геодезии) — расстояние (в метрах) по вертикали от какой-либо точки на поверхности Земли до среднего уровня поверхности океана, не нарушенного волнением и приливами, или до поверхности геоида.

Абсолютная высота представляет собой третью координату точки, дополняющую широту и долготу; на суше определяется при помощи нивелирования. Абсолютная высота точки, лежащей выше уровня океана, считается положительной, ниже — отрицательной.

При съёмке местности используют географические координаты и абсолютную высоту ближайших опорных геодезических пунктов.

В России абсолютные высоты точек земной поверхности отсчитывают от среднемноголетнего уровня Балтийского моря, определённого от нуля футштока в Кронштадте.

Относительная высота — топографическое превышение какой-либо точки земной поверхности относительно другой точки, отсчитываемое по вертикали, равное разности абсолютных высот этих точек (например, высота горной вершины над уровнем дна ближайшей долины); расстояние по вертикали от указанного исходного уровня до уровня, точки или объекта, принятого за точку.

4. Географические координаты, приемущества и недостатки.

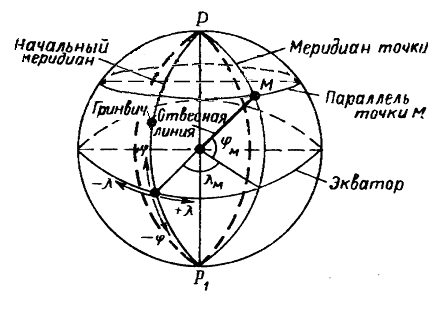

В системе географических координат местоположение проекции точки на сфероиде определяется двумя углами: широтой и долготой (рис. 34).

Рис. 34

Широтой точки  называют угол, образованный отвесной линией в данной точке и плоскостью экватора. Этот угол отсчитывается от плоскости экватора на север и на юг, изменяясь от 0 до 90°. Соответственно широта бывает северная (+) и южная (–).

Долготой точки  называют двугранный угол, заключенный между плоскостью начального (Гринвичского) меридиана, и плоскостью меридиана, проходящего через данную точку. От начального меридиана долготу отсчитывают на восток и запад, от 0 до 180°. Соответственно долгота бывает восточная (+) и западная (–).

Для непосредственного определения географических координат точки на карте используют линии меридианов и параллелей. Меридиан – линия пересечения уровенной поверхности плоскостями, проходящими через ось вращения Земли, т.е. плоскостями долгот.

Параллель – линия пересечения уровенной поверхности плоскостями, перпендикулярными оси вращения Земли, т.е. плоскостями широт.

Система географических координат удобна для изучения всей физической поверхности Земли или значительных ее участков, но неудобна для решения многих инженерных задач.

Географические координаты характеризуються тем, что линейные велечины, соответствующие еденицы угловой велечины по параллелям и мередианам, будут различны и зависят от положения линии на земной поверхности. Для решения геодезических задач этосоздаёт большие трудности и приводит к сложным пересчётам.

Используются в случаях, когда нет необходимости учитывать разницу между названными координатами. Астрономические широту и долготу опре­деляют с помощью специальных приборов относительно уровенной поверхности и направления силы тяжести. При проецировании астрономических координат на поверхность земного рефе­ренц-эллипсоида получают геодезические широту и долготу.

5. Влияние кривизны земли на горизонтальные и вертикальные расстояния.

При замене небольшого участка BD (рис. 13) уровенной поверхно­сти Земли касательной BD¹ (см. §6 и рис. 9) точка D перемещается в D', в связи с чем меняется ее высота на величину р. Величина р выражает влияние кривизны Земли на высоты точек и назывется поэтому поправ­кой за кривизну Земли. Определим ее величину.

Влияние кривизны земли при измерении расстояний и высот.

Получить ортогональную проекцию на ортогональной плоскости наиболее просто поскольку нельзя учитывать кривизну земли.

при R=6000 км d=10км

- относительная поверхность

20*20км² – считаются плоскими

k – величина отражающая влияние кривизны земли на точность определения высот точек земной поверности

d(м) 100 300 500 1000

к(см) 0,1 0,8 2,3 8,1

6. Геодезические измерения. Единицы измерений.

Под измерениями понимают процесс сравнения какой-либо величины с другой однородной величиной, принимаемой за единицу. При всем многообразии геодезических измерений все они сводятся в основном к трем видам:

линейные — определяются расстояния между заданными точками;

угловые — определяются значения горизонтальных и вертикальных углов между направлениями на заданные точки;

высотные (нивелирование) — определяются разности высот отдельных точек.

За единицу линейных и высотных измерений (расстояний, высот и превышений) в геодезии принят метр, представляющий собой длину жезла - эталона, изготовленного из платино-иридиевого сплава в 1889 г. и хранящегося в Международном бюро мер и весов в Париже. Копия №28 этого жезла находится в НИИ метрологии им. Д. И. Менделеева в Санкт-Петербурге. В качестве эталона более высокой точности в настоящее время служит метр, определенный как длина пути, пройденного светом за 1/299792548 доли секунды.

Единицей для измерений углов (горизонтальных и вертикаль­ных) служит градус, представляющий 1/90 прямого угла или 1/360 окружности. Градус содержит 60 угл. мин, минута делится на 60 угл. с. В некоторых странах применяют градовую систему, в которой 1 град составляет 1/400 окружности, градовая минута — 1/100 град, а градовая секунда — 1/100 град мин.

В современных автоматизированных угломерных приборах единицей измерений служит гон, равный 1 град или 54 угл. мин; тысячная его доля, равная 3,24 угл. с, называется миллигон.

Измерения называют прямыми, если их выполняют с помощью приборов, позволяющих непосредственно сравнить измеряемую величину с величиной, принятой за единицу, и косвенными, когда искомую величину получают путем вычислений на основе результатов прямых измерений. Так, угол в треугольнике можно не посредственно измерить угломерным прибором (прямое измерение) или вычислить по результатам измерения трех сторон треугольника (косвенное измерение).

Необходимыми условиями любого измерения являются: объект измерения; субъект измерения — лицо, производящее измерение; мерный прибор, которым выполняют измерения; метод измерения — совокупность правил и действий, определяющих процесс измерения; внешняя среда, в которой выполняют измерения.

Обозначенные на местности точки, от которых выполняют геодезические измерения, называются исходными. Точки, положение которых на местности необходимо определить, называют определяемыми.

Исходные и определяемые точки могут располагаться в горизонтальной плоскости в плане (плановые точки) и вертикаль ной — по высоте (высотные точки).

Измерение - процесс сравнения физической величины с единицей меры, другой однородной величиной. В инженерной геодезии за единицы измерений приняты метр, градус, минута, радиан.

Один метр - длина пути, проходящего электромагнитной волной в вакууме за 1/С долю секунды, где С = 299792458.

Один градус - 1/90 часть прямого угла (1 = 60', 1'= 60"). Центральный угол, опирающийся на дугу окружности равную радиусу называется радианом (1 рад.= 57.3 = 3438'= 206265").

Измерения различают равноточные и неравноточные. Равноточные – это результаты измерений однородных величин, выполняемые с помощью приборов одного класса, одним и тем же методом, одним исполнителем при одних и тех же условиях. Все остальные измерения относятся к неравноточным.
