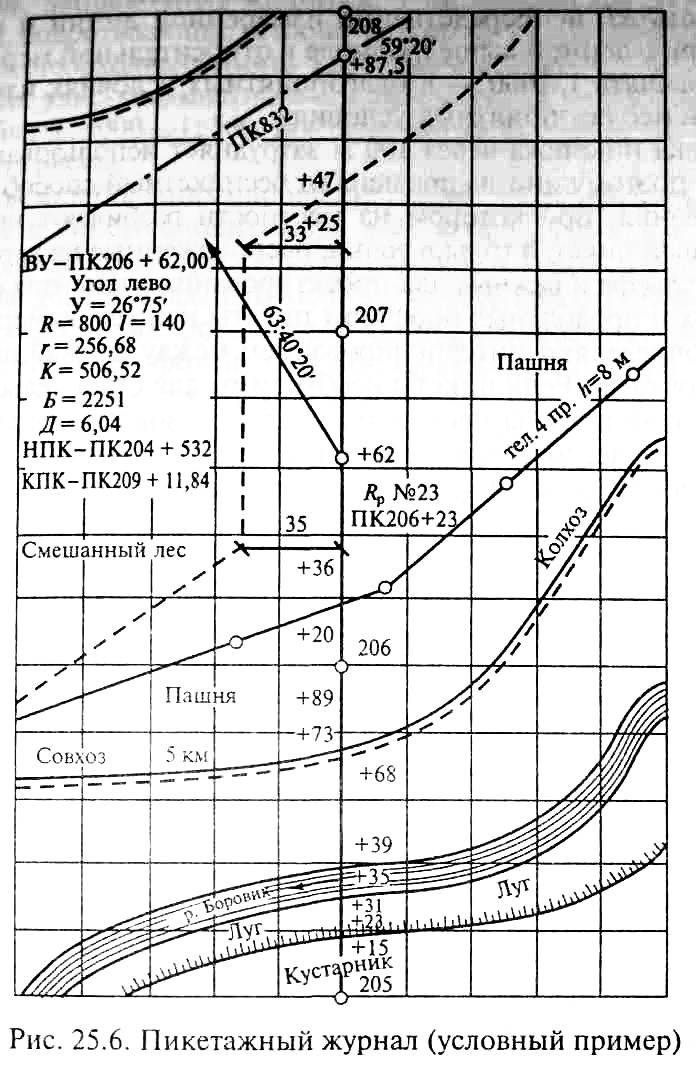

в соответствующих графах продольного профиля. Пикетажный журнал (рис. 25.6) состоит из сшитых листов клетчатой

бумаги. Ось трассы показывают в виде прямой линии, расположенной по середине

страницы. На прямую линию в масштабе (обычно одна клетка равна 20 м) наносят все пикетные и плюсовые точки, углы поворота, поперечные профили и т.д. Запись в журнале ведут снизу вверх, чтобы правая и левая стороны страницы соответствовали правой и левой сторонам трассы по ходу пикетажа. Углы

поворота обозначают стрелками, направленными вправо и влево от средней осевой линии в зависимости от того, в какую сторону поворачивает трасса. Около углов поворота выписывают принятые основные элементы кривых: угол поворота с указанием правый или левый, радиус, тангенс, кривую, биссектрису, домер; здесь же подсчитывают пикетажные значения начала и конца кривой. Эта же информация может быть записана в электронном журнале или блокнотном компьютере. Разбивку пикетажа ведут по той же линии,

по которой выполняют непосредственный промер между вершинами углов

при проложении теодолитного хода, что позволяет контролировать линейные измерения.

Контрольное расстояние LK между смежными вершинами угла должно быть равно

разности их пикетажных значений плюс домер на задней вершине: LK = ПКn+1 - ПКn + Дn.

Разность "дельта"L непосредственно измеренной линии и полученной по приведенной выше формуле в относительной мере не должна превышать 1/1000 — в благоприятных условиях измерений, 1/500 — в неблагоприятных условиях. Разбивка пикетажа через 100 м затрудняет использование дальномеров, поэтому иногда применяют беспикетный способ полевого трассирования, при котором на местности разбивают не каждый стометровый пикет, а только точки, расположенные на характерных формах рельефа и важных для проектирования элементах ситуации. На планах и продольных профилях пикеты наносят камерально, их отметки определяют интерполированием между ближайшими плюсовыми

точками. Если пикеты необходимы для строительства дороги, то их разбивают

на местности при восстановлении трассы. Для составления продольного и

поперечного профилей трассы и определения отметок реперов, устанавливаемых

вдоль трассы, производят техническое нивелирование с использованием, как правило, двух нивелиров (Н-10 или Н-10К). Первым прибором нивелируют все связующие точки (пикеты, плюсовые точки, реперы), вторым — все промежуточные точки (некоторые плюсовые точки,

поперечные профили, геологические выработки на трассе). Километровые пикеты и реперы как связующие точки обязательно нивелируют обоими нивелирами, что позволяет надежно

контролировать превышения в ходе. Нивелирование по ходу обычно ведут методом из середины, устанавливая равенство плеч «на глаз». Расстояние до связующих точек принимают равным 100... 150 м. Если нивелирование по трассе производят одним нивелиром, превышения между связующими и всеми пикетными точками определяют по черной и красной сторонам реек, а при работе с односторонними рейками — при двух горизонтах нивелира. Рейки применяют шашечные, трехметровые, двусторонние; в пересеченной местности удобны четырехметровые складные рейки. При передаче высот через водные препятствия наблюдения выполняют или по специальной программе, или пользуются уровнем воды, полагая, что у взаимно противоположных берегов он имеет одинаковые отметки. Полевой контроль нивелирования производят на станции и в ходе между реперами с известными отметками. Расхождения между превышениями,

полученными на станции из наблюдений двумя нивелирами или по двум

сторонам реек, не должны превышать 7... 10 мм. Невязка в ходе

между реперами с известными отметками не должна превышать 50sqrt(L) мм,

где L — длина хода, км, а расхождение между суммами превышений,

полученными при нивелировании первым и вторым нивелирами, — 70sqrt(L) мм. На трассе дороги могут быть расположены различные сооружения: участковые станции, разъезды, мастерские, станции обслуживания, заправочные колонки, сооружения (мосты, трубы), поселки, водоотводящие устройства и др. Для проектирования этих объектов необходимо иметь крупномасштабные планы соответствующих участков местности. Съемка таких участков ведется в масштабах 1:2000... 1:500 тахеометрическим способом с опорой на точки трассы. Для съемки больших площадок создают планово-высотное обоснование

в виде теодолитных и нивелирных полигонов. Съемку узкой полосы вдоль трассы ведут по поперечным профилям, разбиваемым на пикетах и плюсовых точках трассы. При наличии крупномасштабных фотопланов подробных съемочных работ на трассе не ведут. На фотопланах обновляют и дополняют ситуацию, в необходимых местах рисуют рельеф.

45. Камеральные работы при нивелирование трассы. Построение профиля.

По окончании полевых работ материалы трассирования обрабатывают: проверяют полевые журналы, уравнивают нивелирные и теодолитные ходы, вычисляют отметки и координаты точек трассы, составляют планы, продольный и поперечные профили участков дороги.

Продольный профиль разбитой на местности трассы — основной документ,

полученный в результате изысканий. Им постоянно пользуются при проектировании и строительстве железной и автомобильной дорог, а также в процессе эксплуатации. Профиль составляют в масштабах: горизонтальном — 1:5000 для автомобильной дороги и 1:10000 для

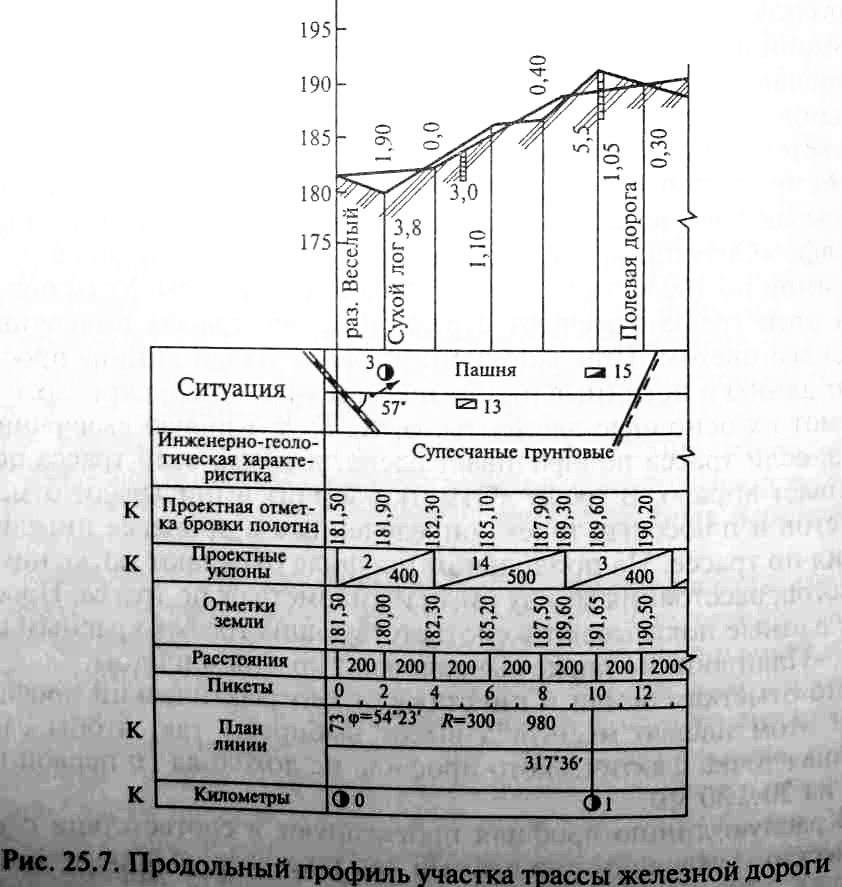

железной дороги; вертикальном — соответственно 1:500 и 1:1000. На продольный профиль (рис. 25.7) в соответствующие графы вписывают все данные, необходимые для проектирования дороги. В графе «Ситуация» показывают контурную часть плана в полосе шириной по 100 м с каждой стороны от оси трассы. Углы поворота в этой графе отмечают стрелкой, а ось трассы вычерчивают красным цветом. При заполнении графы «План линии» проставляют длины и истинные румбы прямых участков; на кривых показывают их основные

элементы: ф, R, Т, К. Кривую вычерчивают вниз, если трасса поворачивает влево,

и вверх, если трасса поворачивает вправо. В графу «Отметки земли» выписывают отметки пикетов и плюсовых точек, определенные в процессе нивелирования по трассе. На продольном профиле отмечают также номера пикетов, расстояния между ними и километраж по трассе. Проектные данные показывают в соответствующих графах красным цветом.

«План линии» также вычерчивают красным цветом. По отметкам земли и пикетажу строят фактический профиль. При этом начало масштаба высот выбирают так, чтобы самая низшая точка фактического профиля не доходила до первой графы на 20...30 мм.

Красную линию профиля проектируют в соответствии с техническими

условиями на данный вид и категорию дороги. Кроме того, при проектировании выполняют следующие правила: проектные уклоны задают с точностью до 0,001; проектные отметки относят к бровке земляного полотна; алгебраическая разность уклонов на

двух соседних участках проектной линии не должна превышать заданного

предельного уклона; на участках плановых кривых предельно допустимый

уклон должен быть смягчен, уменьшен для железных дорог на 700/R,

где R — радиус кривой, для автомобильных дорог — от 10 до 50 %;

объем насыпей и выемок должен быть минимальным. Проектирование начинают от мест с заданными отметками, например, от начальной точки трассы, мостового перехода через водное препятствие. Далее приближенно намечают первый участок проектной линии. По разности отметки земли в конце первого участка и начальной проектной отметки, а также расстояния между этими отметками подсчитывают уклон. Если он окажется допустимым, его округляют до 0,001 и записывают в соответствующую графу профиля, указывая одновременно расстояния. Знаком уклон не

сопровождают, его заменяет соответствующая диагональная линия в графе уклонов. По принятому значению уклона и расстоянию вычисляют превышение и, прибавив его с

соответствующим знаком к первой проектной отметке, находят отметку

конца первого участка красной линии. Дальнейшее проектирование

выполняют подобным образом. Разность проектной и фактической отметок данной точки профиля называется рабочей отметкой. Положительная рабочая отметка показывает высоту насыпи, отрицательная — глубину выемки. Рабочие отметки намечают на самом профиле. Точку пересечения проектной линии с линией профиля называют точкой нулевых работ;

рабочая отметка этой точки равна нулю. Точки нулевых работ иногда отмечают на профиле трассы, так как они указывают начало насыпи или выемки. В ходе проектирования, чтобы обеспечить размещение вертикальных кривых, выдерживают шаг проектирования — минимально допустимое расстояние между переломами проектной линии. На профиле дорог проектируют также водоотводные канавы (кюветы), указывая при необходимости в соответствующих графах продольного профиля их проектные уклоны, расстояния и отметки на пикетах.

46. Нивелирование поверхности. Нивелирование по квадратам. Составление картограммы земляных работ.

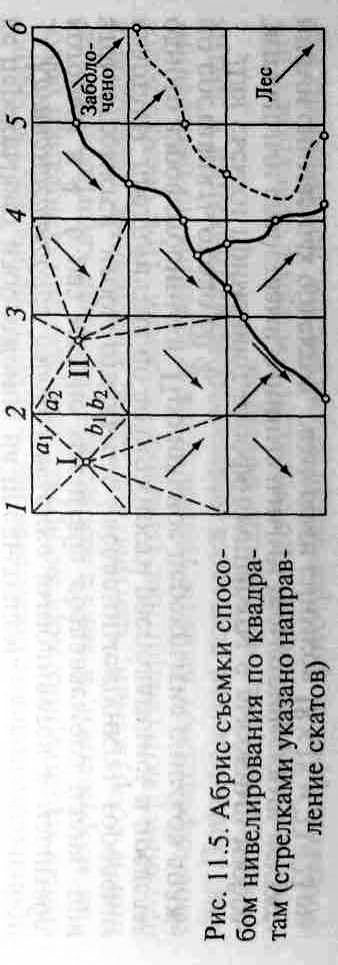

Съемку в равнинной местности с небольшим числом контуров при высоте сечения рельефа через 0,1; 0,25; 0,5 м выполняют нивелированием поверхности. Существует несколько способов такой съемки: по квадратам, параллелям, характерным линиям рельефа. Во всех способах высоты пикетов определяют геометрическим нивелированием. Различие состоит лишь в схеме определения планового положения пикетных точек. При нивелировании по квадратам с помощью теодолита и мерного прибора на местности разбивают и закрепляют колышками сетку квадратов. Вначале разбивают квадраты со сторонами 100, 200 или 400 м. Затем с помощью вешек и мерного прибора разбивают сетку на более мелкие квадраты со стороной 40 м для съемки в масштабе 1:2000 и 20 м для съемки в масштабах 1:1000 и 1:500. При разбивке квадратов ведут съемку ситуации, определяя положение контурных точек на пересечении со сторонами квадратов. Результаты съемки заносят в абрис (рис. 11.5). К пунктам государственной геодезической сети сетку привязывают проложением теодолитных и нивелирных ходов. Порядок нивелирования квадратов зависит от их размера. При сторонах квадратов 100 м и более с одной станции нивелируют вершины одного квадрата, при меньшем размере — нескольких квадратов. При этом нивелир устанавливают примерно посередине

большого квадрата, а рейку последовательно размещают на всех вершинах и берут отсчеты. Отсчеты записывают непосредственно на схеме квадратов. Последовательно переставляя нивелир и рейки, нивелируют вершины всех квадратов. С каждой последующей станции нивелируют две или более связующие точки предыдущего квадрата. Это позволяет помимо передачи отметки выполнять контроль измерений. Результаты измерений контролируют, сравнивая суммы а1 + Ь2 = а2 + Ь1 накрест лежащих отсчетов по общей стороне двух смежных квадратов. Расхождение между этими суммами не должно превышать 10 мм.

Высоты вершин квадратов вычисляют как по связующим точкам, так и через горизонт прибора. При нивелировании по параллельным линиям на участке съемки прокладывают один или несколько параллельных магистральных ходов. В обе стороны от каждого хода разбивают

перпендикулярные линии (поперечники). По ходам и поперечникам через равные промежутки закрепляют пикетные точки через 40 м при съемке в масштабе 1:2000 и через 20 м при съемке в масштабах 1:1000 и 1:500. Вместе с разбивкой производят съемку ситуации. Высоты пикетных точек определяют геометрическим нивелированием. Магистральные ходы можно прокладывать и по характерным линиям рельефа: водоразделам, тальвегам и др.

Составление картограммы земляных работ.

Разрабатывая план организации рельефа, составляют план земляных масс — проектный документ, определяющий объемы земляных масс, подлежащих перемещению.

План земляных масс представляет собой чертеж (рис. 18.6) в виде сетки квадратов со стороной 5, 10 или 20 м в зависимости от масштаба плана и требуемой точности подсчета объемов земляных работ. В углах каждого квадрата подписывают проектные отметки, отметки естественного рельефа с соответствующим знаком их разности, называемые рабочими отметками. По рабочим отметкам и площадям квадратов (с учетом выемок и насыпей) подсчитывают объемы земляных работ. Между углами квадратов с рабочими отметками разных знаков, как правило, интерполированием «на глаз» отыскивают точки нулевых работ. Соединяя точки нулевых работ, строят линию нулевых работ. В некоторых случаях план земляных масс иллюстрируют проведенными по всей ее площади линиями равных отметок насыпей и выемок. В зависимости от места линии нулевых работ различают разные типы квадратов:

однородные — для всех углов квадратов знаки рабочих отметок совпадают (точек нулевых работ на сторонах квадрата нет), а по всему квадрату должна быть выполнена либо насыпь, либо выемка;
