Материал: SAPR

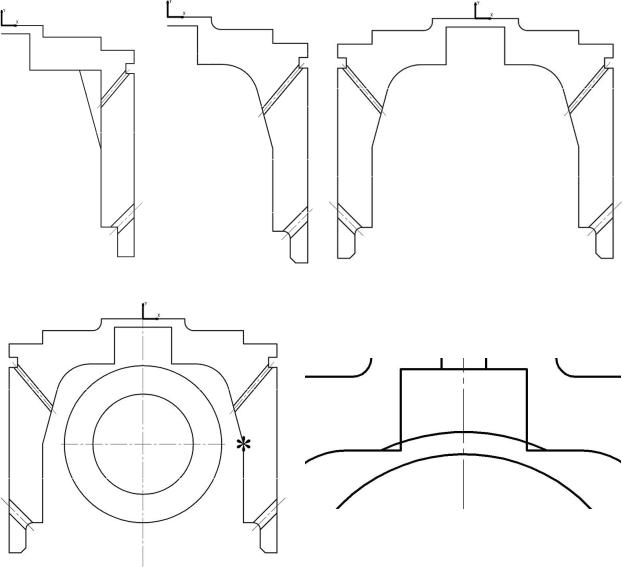

Рис. 22 |
Рис. 23 |
Рис. 24 |
Рис. 25 |
Рис. 26 |
10.Видалення кутів. У рядку меню натисніть Удалить > Часть кривой, потім видаліть два прямокутні кути, відсічені дугою.
11.Побудова відрізків. Натисніть Ввод отрезка і побудуйте три горизон- тальні відрізки в нижній частині тронка.
12.Введення відрізків по координатах. Встановіть прив’язку Выравни- вание. Вкажіть початкову точку відрізка або введіть її координати у вікні по- точних координат рядка параметрів. Введіть координати першої точки відрі- зка (6, 0), а потім опустіть перпендикуляр на пряму, як тільки курсор прийме форму косого хреста на прямій і з’явиться пунктирне зображення.
Аналогічним чином введіть другий вертикальний відрізок з координата- ми першої точки відрізка (-6, 0).

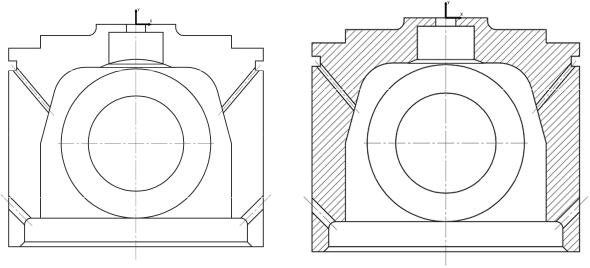

Після введення осьової лінії симетрії тронка на екрані з’явиться закінчене зображення геометрії тронка поршня (рис. 27).
13.Штрихування. У вікні Шаг штриховки встановіть 3. У вікні Угол наклона штриховки введіть -20 і натисніть Enter. Якщо все зроблено пра-
16
вильно, штрихування тронки матиме вигляд, як на рис. 28.
14.Перед простановкою розмірів файл слід зберегти під іншим ім’ям, на- приклад Тронк 2. У результаті ми одержимо два файли: один з розмірами, інший без них. Це необхідно для зручності подальшого збирання.
15.Встановлення прив’язок. Натисніть Привязки і в діалоговому вікні встановіть прапорець напроти слів По сетке > ОК. В цьому випадку відстань між розмірами буде строго фіксована на рівні 10 мм, що додає кресленню охайності і рівномірної насиченості.
Рис. 27 |
Рис. 28 |
16. Оформити звіт з лабораторної роботи. Звіт повинен містити:
1.Перелік та короткий опис використаних команд, порядок побудови кре- слення.
2.Креслення деталі згідно з завданням.
2.Контрольні завдання та запитання
1.Перелічіть основні команди, які використовуються при створенні крес- лення тронка поршня.
2.Яким чином активізується команда безперервного вводу об’єктів?
3.Поясніть призначення тронка.
4.На яких дизелях використовується тронк?
Лабораторна робота № 4
ПОБУДОВА КРЕСЛЕННЯ МАСЛЯНОЇ ФОРСУНКИ
Мета роботи: вивчити будову та призначення масляної форсунки. Ово- лодіти навиками креслення масляної форсунки.
Масляна форсунка призначена для охолоджування центральної частини головки поршня. Вона встановлюється в тронк, а знизу упирається у верхню головку шатуна.
17

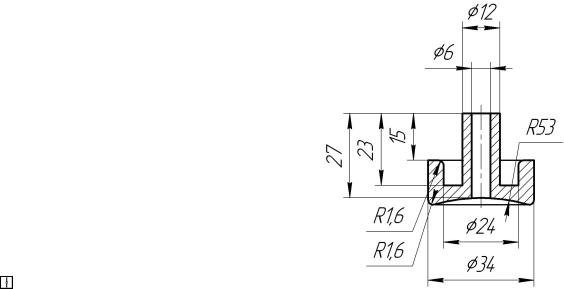

Креслення масляної форсунки показане на рис. 29.
1. Порядок виконання роботи
Оскільки форсунка – симетрична деталь, |
|
|
то з початку побудуємо одну половину фор- |
|
|
сунки, після цього виконаємо її симетричне |
|
|
відображення. |
|
|
1. Створіть Новый фрагмент. Після цього |
|
|
надайте файлу ім’я і збережіть його. |
|
|
2. Побудову допоміжних прямих. У рядку |
|
|
поточного стану встановіть крок курсору 1 мм. |
|
|
На панелі геометричних побудов натисніть |
|
|
кнопку (Вертикальная прямая), встановіть |
Рис. 29 |
|
її в центрі координат і клацніть мишею. Пере- |
||
|
йдіть на клавіатуру. Використовуючи тільки клавіатуру (клавіші із зображен- ням стрілок вгору, вниз, праворуч, ліворуч), встановіть у вікні поточних коор- динат такі координати по осі X: 3, 6, 12, 17. Всього (з віссю симетрії) повинні з’явитися п’ять вертикальних ліній. Натисніть кнопку
(Горизонтальная прямая), встановіть її в центр координат і аналогічним чином введіть такі ко- ординати по осі Y: -15, -23. Всього буде три горизонтальні лінії.
3.Побудова дуги. Натисніть кнопку
(Ввод дуги) і у вікні Радиус дуги введіть величину 53. Натисніть Enter. Після цього вставте фантом дуги в точ- ку з координатами (0, -80) і знову натисніть Enter. Натисніть Прив’язки і встановіть прапорець напроти слів Пересечение > ОК. У рядку параметрів зверніть увагу на кнопку, яка вказує на напрям дуги. Якщо дуга має напрям проти годинникової стрілки, курсор слід направити в праву частину форсунки

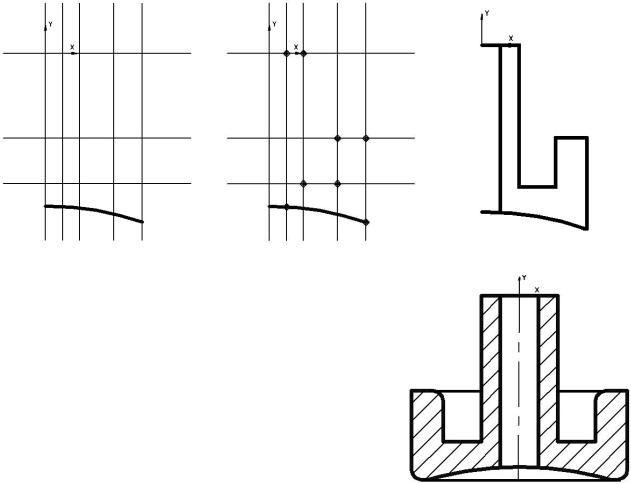

вточку перетину радіуса дуги 53 мм із крайньою вертикальною лінією (коор- дината по осі X – 17 мм). Після захоплення курсору пасткою клацніть мишею і побудуйте дугу проти годинникової стрілки до осі симетрії (координата по осі X рівна нулю). Зафіксуйте положення, клацнувши мишею (рис. 30).
4.Побудова частини форсунки. Натисніть кнопку
, вкажіть курсором в точку перетину дуги з крайньою правою вертикальною прямою і клікніть мишею. Аналогічним чином відзначте характерні точки креслення (рис. 31). Восьма точка повинна бути на дузі цього рисунка.
5.Введіть осьову лінію симетрії. Видаліть допоміжні криві і крапки
(рис. 32).
6.Побудова скруглень. Виконайте два скруглення радіусом 1,6 мм.
7.Штрихування. Натисніть кнопку
(Штриховка) і у вікні Угол накло-
на штриховки введіть 45, натисніть Enter і кнопку
(Создать объект).
8.Побудова другої частини форсунки. Натисніть Ctrl+A, Операция > Симметрия і вкажіть вісь симетрії. Введіть верхній горизонтальний відрізок з координатами (-6, 0) і (6, 0). Введення геометрії масляної форсунки закін- чено (рис. 33).
18
Рис. 30 |
Рис. 31 |
Рис. 32 |
9.Перед простановкою розмірів файл слід зберегти під іншим ім’ям, наприклад Форсунка 2. Проставити розміри.
10.Оформити звіт по лабораторній роботі. Звіт повинен містити:
1.Перелік та короткий опис використаних команд, порядок побудови креслення.
2.Креслення деталі згідно з завданням.
2.Контрольні завдання та запитання
1. |
Призначення масляної форсунки. |
Рис. 33 |
|
2. |
Яким чином виконується охолодження по- |
||
|
|||
ршнів різних двигунів. |
|
||
3. |
Яким чином мастило поступає на форсунку. |
|
|
4. |
Яким чином будуються допоміжні прямі. |
|
|
5. |
Яким чином виконується симетричне відображення частини деталі? |
||
Лабораторна робота № 5
ПОБУДОВА СКЛАДАЛЬНОГО КРЕСЛЕННЯ ПОРШНЯ
Мета роботи: вивчити конструкцію поршня. Оволодіти навиками побу- дови складаних креслень та роботою з бібліотекою КОМПАС ГРАФІК.
Перед побудовою складального креслення необхідно визначити кількість деталей, що входять до збірки. У збірку входять такі деталі: головка поршня, тронк, форсунка, пружина, гайка, шпилька, шайба, поршневий палець.
Побудову збірки починаємо зі вставки в документ креслень деталей, які були створені раніше.
Визначення зв’язаних базових точок. Під зв’язаною базовою точкою ро- зуміється її координата, що належить двом деталям, що сполучаються. Цими можуть бути такі точки з координатами щодо тронка:
– точка сполучення головки поршня з тронком, координати (60, -70);
19
–точка сполучення форсунки з тронком, координати точно не задані. Спо- лучення здійснюється тільки за допомогою прив’язки Пересечение;
–точка сполучення осі шпильки, гайки і шайби з тронком, координати
(40, -122).
1.Порядок виконання роботи
1.Вставка фрагментів. На інструментальній панелі натисніть кнопку
(Открыть документ). Знайдіть папку Збірка поршня, яка була створена ра- ніше, і відкрийте файл Головка поршня. Після появи картинки скористайте- ся комбінацією гарячих клавіш Ctrl+A. На інструментальній панелі натисніть
кнопку
(Копировать в Буфер обмена). На питання системи встановити курсор у точці з координатами (60, -34) і клацніть мишею. Увійдіть до папки Збірка поршня і відкрийте файл Тронк, клацніть правою кнопкою миші і виберіть в контекстному меню команду Вставить.
Направте курсор разом з фантомом зображення головки поршня в об- ласть точки з координатами (60, -7). Коли курсор потрапить в пастку (поява косого хреста), клацніть мишею і натисніть кнопку
(Прервать команду). На інструментальній панелі натисніть Файл > Сохранить, как і в діалогово-
му вікні Вкажіть ім'я файла для запису, наберіть Збірка поршня. Натис- ніть Сохранить.
Видаліть зайві лінії, що залишилися від деталей, що з’єднуються, вико- нуючи команди Удалить > Часть кривой, і знову збережіть файл, як пока- зано на рис. 34.
Тепер потрібно вставити форсунку. Аналгічно копіюємо форсунку (кур- сор у точці перетину осі форсунки і дуги). Вставляємо форсунку в точку пе- ретину радіуса 53 мм і вісь тронка. Коли курсор потрапить у пастку (поява косого хреста), клацніть мишею і натисніть кнопку
(Прервать команду). Видаліть зайві лінії і збережіть файл. Файл повинен мати такий вигляд, як на рис. 34.
2. Вставка з бібліотеки стандартних деталей і вузлів. Для викреслювання кріпильних деталей скористаємося бібліотекою КОМПАС-ГРАФІК. При ін- сталяції КОМПАС-3D LT на системному диску (С) у файлі Program Files розміщена бібліотека креслень. Шлях до цієї бібліотеки такий (С:) > Program Files > KOMPAS 3D LT > Tutorial > Blok > демо-2 >, найдіть бол-
тове з’єднання. Болтове з’єднання слід виділити рамкою. Виділити рамкою окремо шайбу, гайку і частину шпильки не вдасться, оскільки це болтове з’є- днання створене як єдине ціле. Щоб запозичувати тільки потрібні нам деталі, необхідно розбити це з’єднання на складові геометричні елементи. Для цієї мети потрібно скористатися командою Разрушить. Потім натисніть Выде- лить > Рамкой і виділіть тільки шайбу, гайку, шпильку і вісь симетрії бол- тового з’єднання. Коли потрібні елементи будуть виділені зеленим кольором, натисніть кнопку
(Копировать в буфер обмена). На питання системи встановіть курсор у точці перетину осі шпильки із зовнішньою поверхнею
20
