Після того, як введена текстова частина обєкта специфікації, потрібно підтвердити створення обєкта (зафіксувати його). Це можна зробити такими способами:

якщо обєкт специфікації створюється в специфікації або в підлеглому режимі, клацнути мишею поза рядками, які займає цей обєкт;

якщо обєкт специфікації створюється в спеціальному діалозі в графіч- ному документі, нажимати кнопку OK цього діалогу;

за будь-якого режиму створення обєкта специфікації нажимати комбі- націю клавіш Ctrl + Еnter.

4. Заповніть основний надпис; для цього необхідно виконати команду Вид > Разметка страницы. Збережіть та роздрукуйте специфікацію.

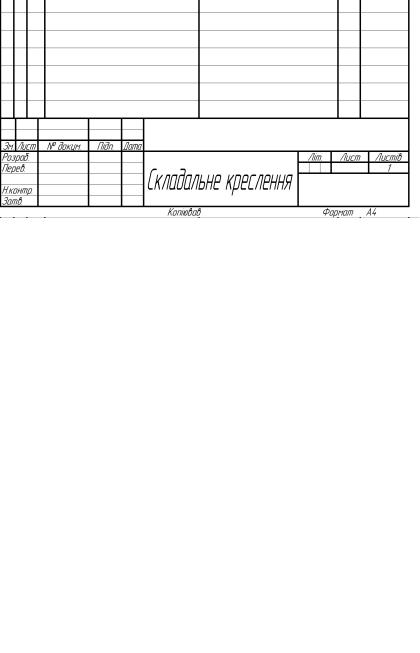

Приклад заповнення специфікації зображено на рис. 40.

Рис. 40

26

2.Контрольні запитання

1.У чому полягає призначення специфікації?

2.Яким чином створюється базовий обєкт у специфікації?

3.Як заповнити основний напис у специфікації?

Лабораторна робота № 7

ВИЗНАЧЕННЯ МАСИ ДЕТАЛЕЙ

Мета роботи: отримати навики автоматизованого визначення основних технічних та геометричних параметрів деталей.

1. Порядок виконання роботи

Під час компютерного проектування процес обчислення обємів тіл обе- ртання займає декілька секунд. Достатньо визначити площу тіла обертання і відстань від центру тяжіння площі до осі обертання.

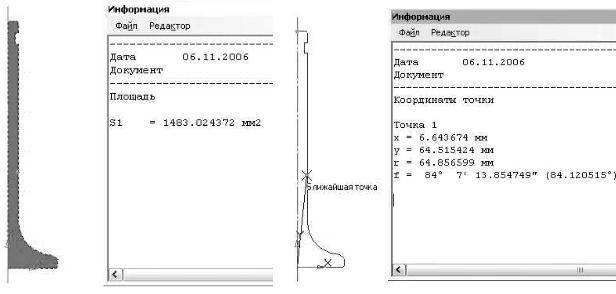

Як приклад визначимо масу впускного клапана. Проведіть осьову лінію на контурі клапана (рис. 41) і на панелі перемикання натисніть кнопку (Измерения), потім кнопку (Площадь). На екрані виникне діалогове вікно

Результат расчета площади. Встановіть прапорець у полі Указать центр тяжести, потім направ курсор у будь-яке місце вимірюваної площі і клацніть мишею. Вимірювана площа буде виділена червоним кольором, а в діалого- вому вікні зявиться величина вимірюваної площі 1483,024372 мм2 (рис. 41). Після запису площі натисніть кнопку Выход, потім на інструментальній па- нелі натисніть кнопку (Координаты точки), після чого встановіть курсор з лінією, що тягнеться, від центру координат в точку центру тяжіння (вона по- значена жовтим кольором) і клацніть мишею. У діалоговому вікні зявиться результат розрахунку в полярних і декартових координатах (рис. 42). Проте нас цікавить тільки відстань до осі Y, тобто координата X, яка дорівнює 6,643674 мм. Звідси масу клапана впускання т визначаємо за формулою.

Рис. 41

Рис. 42

27

Урезультаті маса клапана впускання при щільності сталі 0,793 дорівнює 0,49 кг. Аналогічним чином визначте маси головки поршня, тронка, форсун- ки і шпильки.

Утривимірному моделюванні маса проектованої деталі визначається ав- томатично. В учбовій версії KOMIIAC-3D LT окрім маси визначаються такі параметри: площа деталі, обєм, координати центру мас, відцентрові і осьові моменти інерції в глобальній і центральній системах координат.

Оформити звіт з лабораторної роботи. Звіт повинен містити:

1. Перелік та короткий опис використаних команд, порядок побудови кре- слення.

2. Креслення деталі згідно з завданням.

2.Контрольні завдання та запитання

1.Із використанням яких команд розраховується площа поверхні та маса деталі?

2.Яким чином визначити центр маси деталі?

3.З яких матеріалів виготовляють поршні двигунів.

4.Як матеріал, з якого виготовлені складові елементи поршня, впливає на їх геометрічні розміри.

БІБЛІОГРАФІЧНИЙ СПИСОК

1.Ганин Н. Б. Создаем чертежи на компьютере в КОМПАС-3D LT. – М.: ДКМ Пресс, 2005. – 184 с.: ил. (Серия «Проектирование»).

2.Чертежно-графический редактор КОМПАС-3D: Практическое руководство. –

СПб.: АСКОН, 2001. – 474 с.

3.Кудрянцев Е. М. КОМПАС-3D V6. Основы работы в системе. – М.: ДКМ Пресс, 2004. – 528 с.

4.Кудрянцев Е. М. Практикум по КОМПАС-3D V8: Машиностроительные биб- лиотеки. – М.: ДКМ Пресс, 2007. – 440 с.

5.Богуславский А. А. КОМПАС-3D V. 5.11-8.0. Практикум для начинающих. / А. А. Богусловський, Т. М. Третьяк, А. А. Фарафонов. – М.: Солон-Пресс, 2006. – 272 с.

6.Кудрянцев Е. М. КОМПАС-3D V8. Наиболее полное руководство. – М.: ДКМ Пресс, 2006. – 928 с.
