Вопросы: 4. Почему график тока iL t на рис. 11.1, в имеет пилообразную форму? Сравните его с данными осциллограммы. 5. Насколько графики амплитудных спектров тока iL t и входного напряжения u t соответствуют формуле (11.2)?

11.2.3. Исследование периодического режима в C-элементе

Вместо катушки индуктивности подключите к выводам 1–2 лабораторной платы конденсатор. Проведите исследования, аналогичные описанным в 11.2.2.

Вопросы: 6. Почему график тока iC t на рис. 11.1, г имеет форму последовательности дельта-функций? Сравните его с данными осциллограммы. 7. Насколько графики амплитудных спектров тока iC t и входного напря-

жения u t соответствуют формуле (11.3)?

11.2.4.Исследование периодического режима

впоследовательной RLC-цепи

Подключите к выводам 1–2 лабораторной платы последовательно соединенные L- и C-элементы. Проведите исследования, аналогичные описан-

ным в 11.2.2.

Определите также резонансную частоту цепи и постройте качественно график АЧХ, т. е. проводимости Y j .

Вопрос 8. Согласуется ли деформация спектра входного напряжения с АЧХ цепи?

11.3. Требования к отчету

Отчет должен содержать цель работы, материалы всех разделов исследования и заключение. По каждому разделу необходимо привести его название, схему исследуемой цепи, осциллограмму наблюдаемого процесса, таблицу измерений, необходимые расчеты, графики амплитудных спектров, а в 11.2.4 – график АЧХ цепи. Письменно ответьте на все вопросы.

71

Работа № 12 ИССЛЕДОВАНИЕ ИСКАЖЕНИЙ ИМПУЛЬСНЫХ СИГНАЛОВ

ПРИ ПРОХОЖДЕНИИ ИХ ЧЕРЕЗ ЛИНЕЙНЫЕ ЦЕПИ

Цель работы: изучение характера и степени искажений импульсных сигналов прямоугольной формы при прохождении их через линейные цепи (фильтры нижних частот).

12.1. Подготовка к работе

При исследовании искажений импульсных сигналов через цепь обычно пропускают сигнал прямоугольной формы. Более «гладкие» сигналы той же длительности имеют меньшую ширину спектра и, следовательно, искажаются слабее, чем прямоугольные импульсы. Искажения проявляются в удлинении передних и задних фронтов импульсов, в колебаниях на переднем и заднем фронтах (появление «выбросов»), в спаде плоской части импульсов.

Для оценки искажений используют 2 основных подхода:

1)в цепях первого и второго порядков, где корни характеристического уравнения (собственные частоты цепи) могут быть вычислены относительно просто, степень искажений можно оценить сравнением длительности импульса с длительностью переходного процесса (необходимо учитывать также форму переходного процесса);

2)в цепях высокого порядка, где вычисление собственных частот затруднительно, сравнивают полосу пропускания цепи (определяемую значительно проще) с шириной спектра сигнала.

В обоих случаях оценка искажений будет приближенной, качественной:

1)чем меньше длительность и колебательность переходного процесса, тем меньше ожидаемые искажения;

2)если главная часть спектра сигнала лежит в полосе пропускания цепи, то следует ожидать малых искажений.

Исследуемая в работе цепь первого порядка (рис. 12.1, а) имеет собственную частоту

где ц – постоянная времени цепи.

72

Уменьшение ц снижает длительность переходного процесса и искаже-

ния сигнала. Очевидно, если ц будет на порядок меньше длительности сиг-

нала, то искажения ожидаются незначительные.

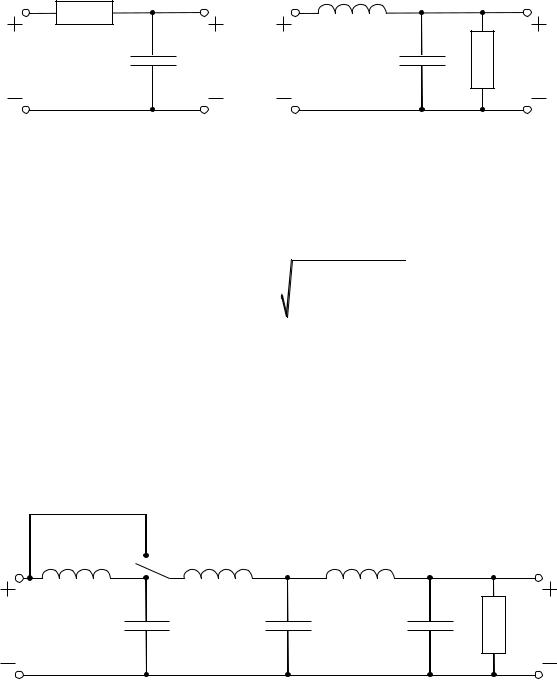

Рис. 12.1

В исследуемой цепи второго порядка (рис. 12.1, б) собственные частоты цепи определяются выражением

Наиболее быстрый переходный процесс и, следовательно, наименьшие искажения формы сигнала будут при кратных собственных частотах p1 p2 ; при вещественных различных корнях длительность переходного процесса увеличивается, а при комплексных собственных частотах переходный процесс становится колебательным и появляются «выбросы» на переднем и заднем фронтах выходного сигнала.

Рис. 12.2

73

Исследуемые далее в работе цепи имеют высокий порядок (рис. 12.2). Они также представляют собой ФНЧ, но для оценки искажений здесь следует использовать частотный подход. АЧХ функции передачи по напряжению

HU j Uвых Uвх

в области малых частот близка к начальному значению HU 0 . Ширина по-

12.2. Экспериментальные исследования

Исследования проводятся на макете цепи, где ИН генерирует импульсы прямоугольной формы длительностью 2 и 10 мкс.

12.2.1. Исследование искажений в цепи первого порядка

Соберите схему, изображенную на рис. 12.1, а (C = 200 пФ, R = 5 кОм), и снимите осциллограммы напряжений uвх t и uвых t .

Входной сигнал подайте на первый канал осциллографа, выходной – на второй канал (режим работы осциллографа – ждущий («Norm»), синхронизация по I каналу). Исследование проведите для двух входных сигналов прямоугольной формы длительностью 2 и 10 мкс.

Снимите осциллограммы входного и выходного напряжений.

74

Вычислите постоянную времени цепи ц по (12.1). Используя понятие

переходной характеристики, постройте график выходного сигнала и сравните полученный результат с экспериментальным.

12.2.2. Исследование искажений в цепи второго порядка

Аналогично 12.2.1 исследуйте искажения и снимите осциллограммы напряжений uвх t и uвых t при прохождении прямоугольного импульса длительностью tи 10 мкс через цепь, схема которой показана на рис. 12.1, б (L = 360 мкГн, C = 200 пФ), для случаев: а) R1 4 кОм; б) R2 0,67 кОм;

в) R3 0,1 кОм.

На основании (12.2) вычислите собственные частоты цепи в каждом из указанных случаев, запишите выражения для переходной характеристики цепи (постоянные интегрирования A1 и A2 не вычисляйте).

12.2.3. Исследование искажений в цепи высокого порядка

Соберите по указанию преподавателя схему цепи четвертого (S – в пол. 1) или шестого (S – в пол. 2) порядка, показанную на рис. 12.2 ( L1 700

мкГн, L2 600 мкГн, L3 360 мкГн, C1 4400 пФ, C2 3000 пФ, C3 200 пФ, R 0,41 кОм).

Снимите осциллограммы напряжений uвх t и uвых t при длительно-

сти сигналов прямоугольной формы на входе 2 и 10 мкс.

Затем снимите АЧХ и ФЧХ функции передачи цепи по напряжению HU j Uвых Uвх в диапазоне частот от 20 до 200 кГц, для чего подключите ГС ко входу цепи. Опытные данные занесите в таблицу, приведенную ниже.

Постройте график АЧХ и, используя (12.4) и (12.5), графики амплитудных спектров входных сигналов (вычисления проведите только для 0 и2 f tи ).

Определите полосу пропускания цепи fпр fср согласно (12.3) и ши-

рину спектра fсп согласно (12.5) для каждого из входных импульсов. Сопоставляя fпр и fсп согласно (12.6), оцените ожидаемую степень искаже-

ний.
