вых напряжения и тока исследуемого резистора. Зарисуйте эти кривые с экрана осциллографа на одном рисунке.

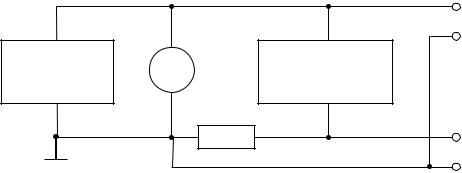

Рис. 1.3

Вопросы: 4. На какой вход осциллографа подается сигнал, пропорциональный току, а на какой – напряжению? 5. Может ли форма тока линейного резистора отличаться от формы напряжения, например, может ли ток быть несинусоидальным при синусоидальном напряжении?

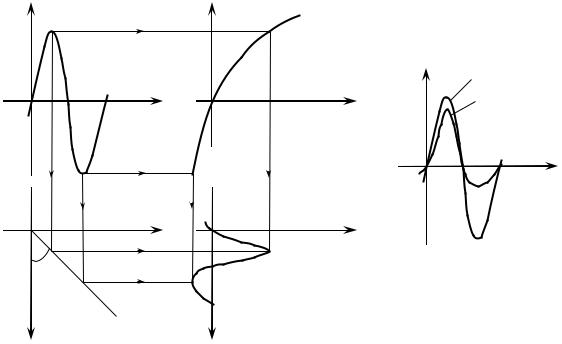

Исследуйте временные зависимости тока и напряжения нелинейного резистора при действии синусоидального напряжения с амплитудой Um 2 В. Сначала определите ожидаемый вид реакции качественно в черновике. Пример построения графика тока при действии одного периода синусоидального напряжения показан на рис. 1.4, а. Последовательность построения указана стрелками.

На совмещенных графиках тока и напряжения (рис. 1.4, б) ток не совпадает по форме с напряжением. В этом проявляется нелинейность элемента. При качественном построении графика тока нелинейного резистора используйте ВАХ, построенную в 1.1.1.

Вопрос 6. Заметно ли отличие формы тока от синусоидальной? Получите осциллограммы тока и напряжения нелинейного резистора с

помощью схемы, изображенной на рис. 1.3. Установите частоту ГС f = 1 кГц, действующее значение напряжения U = 1,4 В. Зарисуйте графики тока и напряжения с экрана осциллографа на одном рисунке аналогично рис. 1.4, б.

Сравнив графики токов и напряжений, сделайте вывод о форме тока и напряжения для линейного и нелинейного резисторов.

6

i

Рис. 1.4

Вопрос 7. Какой формы будет ток линейного резистора, если напряжение будет иметь вид периодической последовательности прямоугольных импульсов?

1.1.3. Исследование ВАХ реальных источников

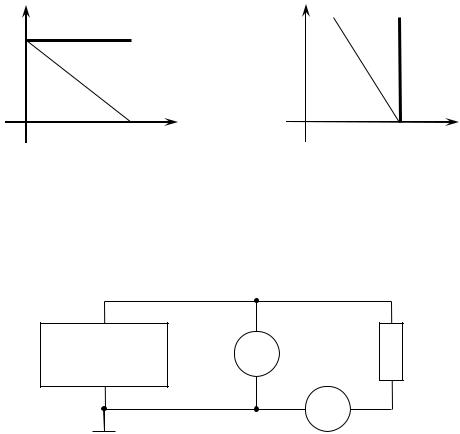

Идеальные источники напряжения и тока имеют ВАХ, изображенные сплошной линией соответственно на рис. 1.5, а, б. Характеристики реальных источников в определенном диапазоне изменения токов и напряжений приближаются к ВАХ либо ИН, либо ИТ. ВАХ реальных источников электромагнитной энергии изображены на рис. 1.5, а, б штриховыми линиями.

Получите экспериментальные данные для построения ВАХ ИП постоянного напряжения. Соберите схему, изображенную на рис. 1.6, где R представляет собой переключатель с набором сопротивлений от 20 до 200 Ом.

Установите на ИП ограничение по напряжению 1 В и ограничение по току 0,01 А. Изменяя значение R от 20 до 200 Ом через 20 Ом, измерьте токи и напряжения. Результаты занесите в таблицу. Постройте ВАХ источника.

7

Рис. 1.5

Вопрос 8. Можно ли исследуемый источник считать близким к идеальному ИН или идеальному ИТ?

Рис. 1.6

Получите экспериментальные данные для построения ВАХ ГС. В схеме, изображенной на рис. 1.6, установите переключатель R в положение 200 Ом; вместо источника постоянного напряжения включите ГС. Установите частоту ГС равной 1 кГц и действующее значение напряжения равным 1 В. Изменяя значение R от 200 до 20 Ом через 60 Ом, измерьте токи и напряжения. Результаты занесите в таблицу. Постройте ВАХ для ГС и определите значение его внутреннего сопротивления. Внутреннее сопротивление обозначено на рис. 1.5 через R0 . Способ расчета внутреннего сопротивления предложите самостоятельно.

1.2.Требования к отчету

Вотчете следует сформулировать цель работы, дать краткое изложение всех разделов исследований (схемы, опытные данные, необходимые расчеты, графики, обоснование полученных результатов, письменные ответы на все вопросы) и сделать заключение с краткими выводами по работе.

8

Работа № 2 ИССЛЕДОВАНИЕ ЛИНЕЙНЫХ РЕЗИСТИВНЫХ ЦЕПЕЙ

Цель работы: экспериментальное исследование линейных разветвленных резистивных цепей с использованием методов наложения, эквивалентного источника и принципа взаимности.

2.1.Подготовка к работе

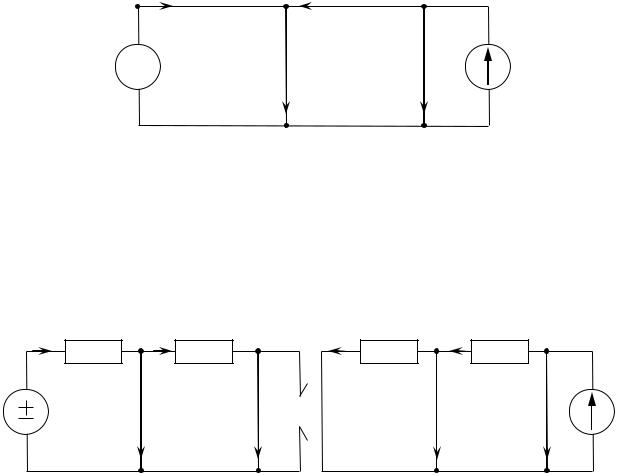

Вработе анализируют резистивную цепь с источниками постоянного напряжения U и тока I (рис. 2.1).

напряжений ветвей используют некоторые методы анализа сложных цепей, сущность которых изложена далее.

Рис. 2.2

Метод наложения. Реакцию цепи на действие нескольких источников определяют как алгебраическую сумму реакций на действие каждого источ-

9

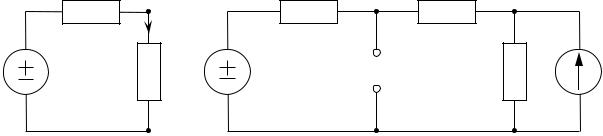

где U0 – напряжение между выводами A и B ветви 3 при ее обрыве (рис. 2.3, б); R0 – выходное (эквивалентное) сопротивление цепи со стороны рассматриваемой ветви при исключении источников в схеме на рис. 2.3, б (это сопротивление можно также найти по формуле R0 U0 Iк , где Iк – ток короткого замыкания ветви 3).

Принцип взаимности. Если ИН (единственный в цепи), действуя в одной ветви линейной электрической цепи, вызывает ток в другой ветви, то тот же источник после его переноса во вторую ветвь вызовет в первой ветви такой же ток.
