Expression (містить шаблони похідних, інтегралів, сум, добутків, різних математичних функцій);

Greek (містить грецькі символи);

Common Symbols (містить широковживані математичні символи і знаки);

Units (SI) (містить шаблони одиниць вимірювання фізичних величин);

Matrix (створення матриць) та ін.

Корисною є палітра «улюблених» шаблонів Favorites, до якої можна додати будь-який елемент, що користувач найчастіше використовує, правим кліком на цьому елементі.

Відображення набору потрібних палітр на екрані можна

настроїти самостійно через меню View → Palettes → …

1.3.1.4. Контекстна панель

Вигляд контекстної панелі залежить від режимів роботи або від поточного об’єкта. Панель відкриває швидкий доступ до засобів форматування тексту, програми або коментарів, засобів створення креслень або роботи з графічними об’єктами.

1.3.2. Класичний інтерфейс (Classic Worksheet)

Класичний інтерфейс повторює інтерфейс старших версій системи і рекомендується до використання на старих персональних комп’ютерах з обмеженою пам’яттю.

На рисунку 1.3 наведений приклад класичного вікна системи

зтакими основними елементами:

головним меню 1;

панеллю інструментів 2;

контекстним меню 3;

робочою областю 4;

рядком стану 5.

Розглянемо різницю між стандартним та класичним інтерфейсом. Вона полягає не лише в зовнішньому вигляді робочих вікон та представленні команд.

16

3

5

Рисунок 1.3 – Вигляд класичного вікна Maple (Classic Worksheet)

По-перше, розрізняються набори доступних функцій, операторів і процедур. По-друге, по-різному організовані обчислення і доступ до оперативної пам’яті. Так якщо завантажено декілька програм одночасно (тобто відкрито декілька вікон документів), то в стандартному режимі пам'ять розділена між тими програмами, що виконуються на даний момент, та тими, що просто завантажені. Тому ці документи поводять себе незалежно один від одного. Для класичного режиму навпаки: виділена системі пам'ять є спільною для всіх документів. Це дозволяє знизити затрати пам’яті, але всі визначення змінних, функцій користувача, процедур та інших об’єктів одного документа будуть діяти і для інших. Наприклад, якщо в одному документі виконали команду присвоєння значення a:=5, то в іншому документі змінна з таким самим ім’ям також набуде значення 5. Це необхідно знати для розуміння роботи maple-програм та їх налагодження.

1.3.3. Режим командного рядка (Command-line version)

Цей режим не має графічного інтерфейсу, зручного для візуального сприйняття користувачем. Використовується для розв’язування складних і великих за обсягом задач.

17

1.3.4. Графічний калькулятор (Maple Calculator)

Це є калькулятор, в якому додані функції графічного представлення результатів обчислень. Графіки можна масштабувати та форматувати.

1.3.5. Меплет-програми (Maplets applications)

Використання меплет-програм (або просто меплетів – maplets) передбачає роботу з вікнами, текстовими полями та іншими візуальними елементами за допомогою вказівникамиші. Всі обчислення та графічні побудові не потребують введення maple-команд.

1.3.6. Довідкова система Maple

Довідкова система є дуже потужним засобом для отримання інформації про синтаксис maple-команд та вивчення функціональних можливостей системи Maple. Доступ до довідкових ресурсів можливий через декілька інструментів. Головним із них є пункт головного меню Help. Позиції цього пункту меню певним чином відрізняються для стандартного та класичного інтерфейсів. Оскільки в даному курсі рекомендується працювати зі стандартним інтерфейсом, то далі розглядатимемо систему допомоги саме для нього.

У меню Help можна знайти декілька позицій, зміст яких коротко розкривається на рис. 1.4.

Так, для того щоб зайти в довідкову систему, необхідно:

-вибрати меню Help → Maple Help або

-натиснути комбінацію клавіш Ctrl+F1, або

-на панелі інструментів натиснути кнопку .

Довідкова система відкривається в окремому вікні (рис. 1.5), ліва панель якого є навігатором за темами, а на правій панелі розкривається зміст потрібної довідкової сторінки.

Для кожної сторінки допомоги наводяться повна інформація про функції даної команди, її синтаксис, особливості застосування, приклади та гіперпосилання на сторінки споріднених тем. Як правило, наведені приклади ілюструють

18

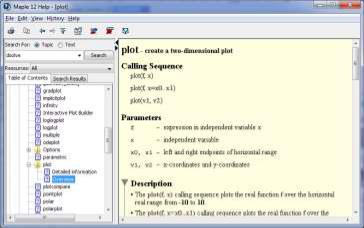

Рисунок 1.5 – Вигляд вікна довідкової системи, відкритої на сторінці функції plot для двовимірної графіки

Дуже корисною є функція контекстного пошуку. Працюючи в робочому документі або з довідковою системою, необхідно поставити курсор на слово, що цікавить, і натиснути клавішу F2 або вибрати пункт меню Help → Help on …, після чого буде виконаний тематичний пошук по всій довідковій системі.

1.3.7. Робота в робочій області. Введення даних

Головним принципом взаємодії користувача та системи Maple є діалог. Користувач у просторі робочої області задає (вписує) команди, текст і т. ін. та натискає Enter. Натискання цієї клавіші доручає системі опрацювати даний запис. Система реагує і «відповідає» на запит.

Залежно від вигляду робочої області можна вибрати один із двох можливих режимів організації роботи в системі:

а) режим документа (Document Mode);

б) режим робочого листа (Worksheet Mode).

Обрати потрібний режим можна при створенні документа, наприклад, через головне меню: FILE → NEW → Worksheet / Document.
