Материал: IR1

Замена одноразового осушителя

Снимите крышку кюветного отделения, если она установлена. Для этого нажмите зажим, откиньте крышку в вертикальное положение и удалите (рис. 3.10).

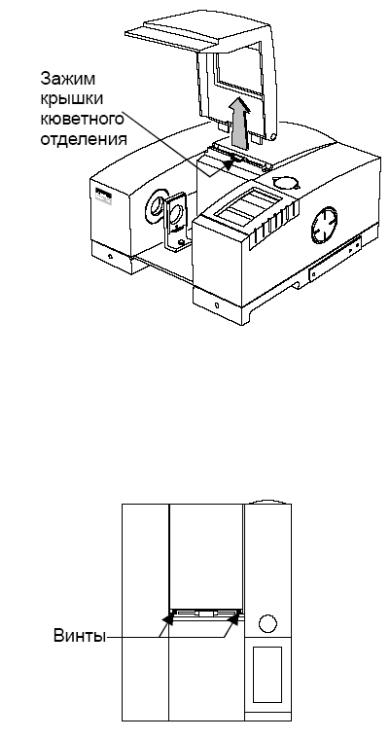

Рис.3.10. Удаление крышки кюветного отделения

Далее удалите два винта, удерживающие крышку отделения для осушителя (рис. 3.11).

.

Рис.3.11. Винты, удерживающие крышку отделения для осушителя

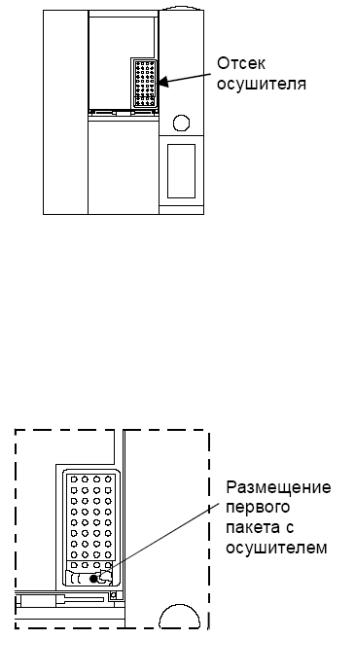

Откройте крышку и удалите все четыре отработанных пакета с осушителем (рис. 3.12). Обратите внимание, как они установлены.

Рис.3.12. Удаление осушителя

Поместите первый пакет в углубление на передней стороне корпуса отделения для осушителя (рис. 3.13).

Рис.3.13. Установка первого пакета с осушителем

Три оставшихся пакета по одному поместите в корпус (рис. 3.14). Проверьте, чтобы установленные пакеты не превышали уровень черной резиновой изолирующей прокладки.

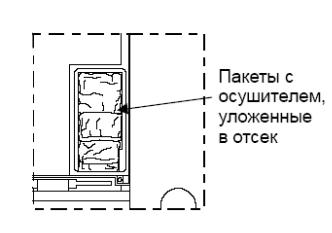

Рис.3.14. Установленные пакеты с осушителем

Закройте крышку и затяните винты. Верните на место крышку кюветного отделения.

Установка регенерируемого осушителя

Имеется также комплект осушителя, допускающий регенерацию после выработки шестимесячного ресурса. Пакеты с этим осушителем могут быть восстановлены выдерживанием в сушильном шкафу при 250°C в течение 8 часов. Последующее охлаждение должно проводиться в сухой атмосфере. Для получения оптимального результата восстанавливайте пакеты непосредственно перед употреблением. Стандартный комплект содержит четыре пакета восстанавливаемого осушителя для того, чтобы Вы могли немедленно заменить весь осушитель и не оставлять прибор без осушителя на время его восстановления. При установке регенерируемого осушителя следуйте процедуре, приведенной на рис.3.15.

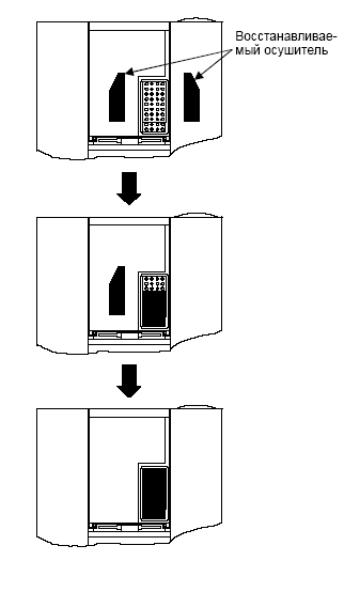

Рис.3.15. Установка регенерируемого осушителя

Методика измерений

Порядок действий

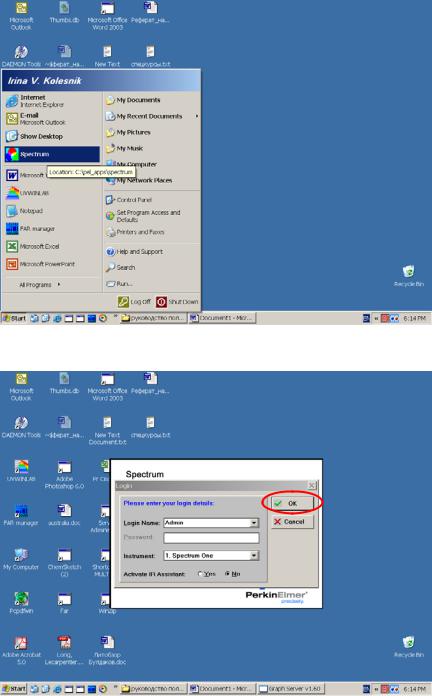

1.Открытие программы

Вменю Start (пуск) выбрать программу Spectrum

и в появившемся окне нажать OK.
