Используемые материалы
Кристалл, используемый в НПВО спектроскопии, должен иметь большой коэффициент преломления. В общем случае, коэффициент преломления кристалла должен быть больше, чем коэффициент преломления исследуемого образца. В нашем случае в качестве кристалла для НПВО использовался селенид цинка с алмазным окном. Это обусловлено тем, что алмаз идеально подходит для спектроскопии НПВО по своим химическим и физическим свойствам. Он не подвержен действию сильных кислот, щелочей, окислителей и др. химических веществ, что позволяет работать с любыми веществами. Абразивная стойкость алмаза делает возможным съемку, твердых порошков без повреждения алмазного окна. Единственным недостатком алмаза является его цена, поэтому алмаз используется в небольшом количестве в окне приставки НПВО. Остальная часть кристалла для НПВО представлена кристаллом селенида цинка, который сходен с алмазом по значению коэффициента преломления и при этом намного дешевле, что делает его экономически выгодной заменой алмазу.
Приставка для НПВО спектроскопии
Существует множество типов приставок для снятия спектров НПВО, однако наиболее удобными и распространенными являются приставки горизонтального типа, которые позволяют легко анализировать как жидкие, так и твердые образцы различного состава. Приставка представляет собой металлический столик для образцов с алмазным окошком в центре (Рис. 2.2) и прижимное устройства (винт), которое обеспечивает хороший контакт материала образца с кристаллом алмаза. Общий вид приставки изображен на фотографии ниже (Рис. 2.).

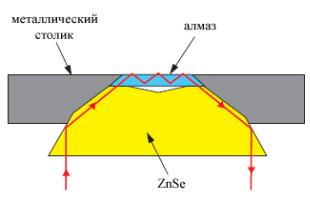

Рис. 2.2. Схема устройства столика в приставке для НПВО

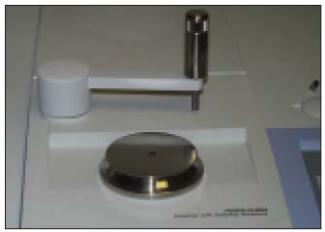

Рис. 2.3. Фотография приставки для НПВО
Техника работы
Приставка НПВО монтируется на ИК-спектрометре, производится съемка фона. Одним из преимуществ НПВО-спектроскопии является то, что она не требует особой
пробоподготовки. Если образец сильно крупнодисперсный, может потребоваться его измельчение перед анализом. Образец в виде порошка помещают на алмазное окно в центе приставки. Прижимной винт подводят в положение над центром алмазного окна. Медленным и равномерным вращением прижимного винта добиваются необходимого давления на образец (146 – 147 единиц по шкале на мониторе компьютера). После этого производится съемка спектра.
После завершения съемки, вещество образца со столика утилизируется или сохраняется для дальнейшего использования. Детали столика необходимо тщательно протереть этиловым спиртом до полного удаления следов образца с их поверхностей. Все действия с деталями приставки производятся в резиновых перчатках или напальчниках.
3. Руководство пользователя спектрометра Spectrum One
Устройство спектрометра
Экскурсия по спектрометру
Спектрометр Spectrum One (см. рис. 3.1.) является настольным прибором, в корпусе которого размещены:
1. продуваемое кюветное отделение;

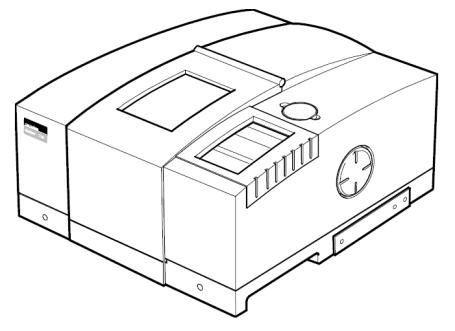

Рис.3.1. Общий вид спектрометра
2.оптическая измерительная система;
3.детектор излучения в среднем инфракрасном диапазоне;
4.электронная управляющая система.
Spectrum One может работать в режимах однолучевом и относительном, а также в
режиме интерферограммы . Измерения проводятся в диапазоне от 7800 до 370 см-1 (до 220 см- 1 с светоделителем на основе CsI) с разрешением 0.5 см-1. Spectrum One может подключаться к персональному компьютеру с помощью выделенной линии или по локальной сети, и использует программное обеспечение Spectrum. Этот пакет программ позволяет управлять прибором и обрабатывать снятые спектры.
Кюветное отделение
Кюветное отделение (рис. 3.2.) расположено на лицевой стороне прибора. Оно открывается подъёмом крышки с использованием углубления в панели корпуса в качестве ручки.
Инфракрасный луч входит в кюветное отделение через апертуру, находящуюся слева. После прохождения сквозь образец луч попадает на датчик через апертуру на правой стороне кюветного отделения.

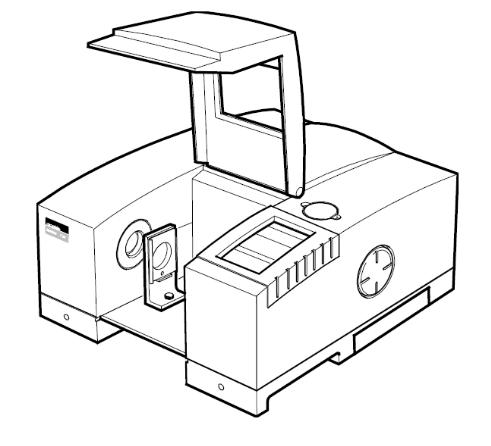

Рис.3.2. Кюветное отделение
Держатель для образца и другие вспомогательные приспособления устанавливаются на опорной плате, которая присоединяется к разъёму на задней стороне кюветного отделения. Также вспомогательные приспособления могут размещаться в слоте установки или на кассете образца. На опорной плате, поставляемой в стандартной комплектации, крепится штатив для образцов, предназначенный для съемки в режиме пропускания.
Переключатель питания и коммуникационные порты
Переключатель питания, разъём силового кабеля и коммуникационные порты находятся на задней стороне Spectrum One. Переключатель питания маркирован знаком I/O (вкл\выкл).
Оптическая система
Безопасность оптической системы обеспечивает автоматическая блокировка выключателя питания. После открытия корпуса открывается доступ к оптической системе. Согласованное, надежное функционирование системы обеспечивается малым числом перемещаемых или корректируемых деталей, а также усиленной защитой оптической системы от действия влажности и вибрации.
Стабильность оптической системы Собранная оптическая система очищается и герметизируется на фабрике.
Размещённый внутри осушитель удаляет водяной пар и двуокись углерода, которые могут туда попасть. Встроенный датчик влажности предупреждает о необходимости замены осушителя. Кюветное отделение отделено от оптической системы окнами из KBr или CsI.
Крепление оптики - подвижное, что обеспечивает точное позиционирование и настройку к условиям эксплуатации. Интерферометр изготовлен в закрытом исполнении и установлен на антивибрационных креплениях, что предохраняет его от воздействия воздуха и передаваемых через лабораторный стол ударных нагрузок. Для обеспечения продолжительного срока службы в интерферометре используются низкофрикционные подшипники и электромагнитный привод.
Приставки Spectrum One
К прибору прилагается ряд специализированных приставок, которые были разработаны исключительно для Spectrum One. Среди них приспособление для автоматической смены образцов, приставка диффузного отражения, гНПВО (приставка нарушенного полного внутреннего отражения) и универсальный НПВО (см. рис. 3).
