Материал: IR1
Рис.3.3. Spectrum One с приставкой диффузного отражения
Эти принадлежности легко устанавливаются, автоматически распознаются и управляются программным обеспечением Spectrum.
Комплекты расширения спектрометра Spectrum GX, включающие гНПВО и приставку диффузного отражения, могут быть установлены в Spectrum One.
Внутреннее устройство прибора
На рис. 3.4. показаны основные конструктивные элементы Spectrum One.

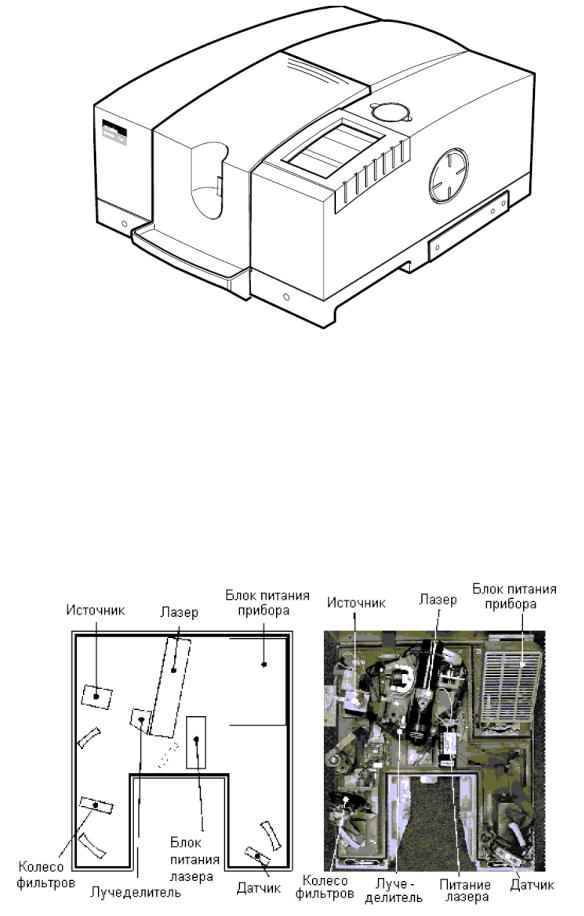

Рис.3.4. Конструктивные элементы Spectrum Оne
Обслуживание прибора
Уход за прибором Spectrum One
Для наружного ухода за прибором можно использовать влажную ткань. В случае необходимости допускается использование неагрессивного моющего средства. Прежде, чем чистить весь Spectrum One, попробуйте почистить небольшой участок на неприметной стороне корпуса прибора.
Не допускайте попадания жидкости в прибор. При случайном попадании жидкости на прибор удаляйте её немедленно. Если всё же что-то проникло внутрь прибора, выключите питание и свяжитесь с сервисным инженером корпорации Перкин - Элмер.
Не допускайте касания или чистки любой оптической поверхности в приборе, потому что это меняет её характеристики и легко может повредить соответствующий компонент инструмента. Обратите внимание, что окна прибора гигроскопичны и их нельзя мыть водой или водосодержащими веществами.
Перемещение Spectrum One
Перед перемещением Spectrum One выключите электропитание, подождите 60 секунд и отсоедините силовой кабель. Прибор может быть поднят снизу за его концы, как показано на рис. 3.5. Необходимы два человека для подъёма прибора, поскольку его общий вес

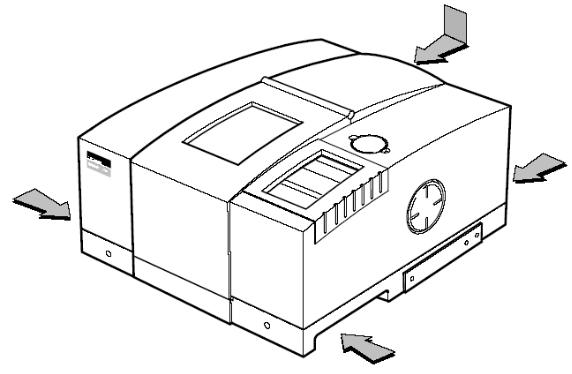

Рис.3.5. Точка подъема Spectrum One
составляет 30 кг.
Конденсация, вызванная перемещением Spectrum One из холодной среды в более теплую, может повреждать окна кюветного отделения. Для предотвращения этого поместите свежие мешки осушителя в кюветное отделение; перед удалением осушителя выдержите прибор до достижения температуры окружающей среды.
Замена осушителя
Оптическая система Spectrum One очищена на фабрике. Это защищает от повреждения влажностью оптику на основе KBr в светоделителе и в окнах кюветного отделения. Очистку обеспечивают заменяемые пакетики осушителя.
Заменять осушитель надо через каждые шесть месяцев, поскольку старый, использованный осушитель не держит влагу и может вызывать необратимое повреждение оптики на основе KBr. С интервалами, установленными в разделе Maintenance программного обеспечения управления прибором, на экране ПК будет появляться следующее сообщение, предупреждающее о необходимости замены осушителя (рис.3.6.).

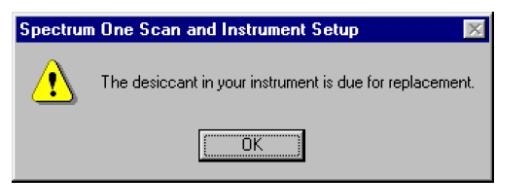

Рис.3.6. Сообщение, предупреждающее о необходимости замены осушителя
При появлении этого сообщения, следует заменить осушитель. Предупреждение будет появляться до тех пор, пока Вы не сообщите программному обеспечению, что осушитель был заменен.
Если в приборе установлен датчик влажности, он предупредит Вас, когда влажность внутри прибора станет высокой, после чего нужно заменить осушитель.
Определение времени последней замены осушителя
1 Выведите меню Setup и выберите Instrument. Появятся закладки Scan и Instrument (рис.3.7).

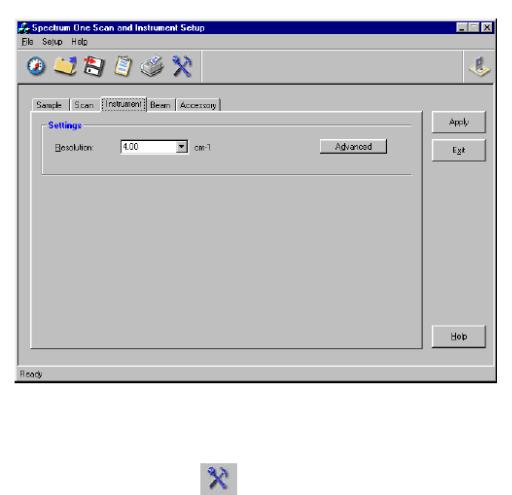

Рис.3.7. Окно диалога Setup
2. Щёлкните мышью на значке
На экране отобразится комплект инструментов для регулировки (рис. 3.8).

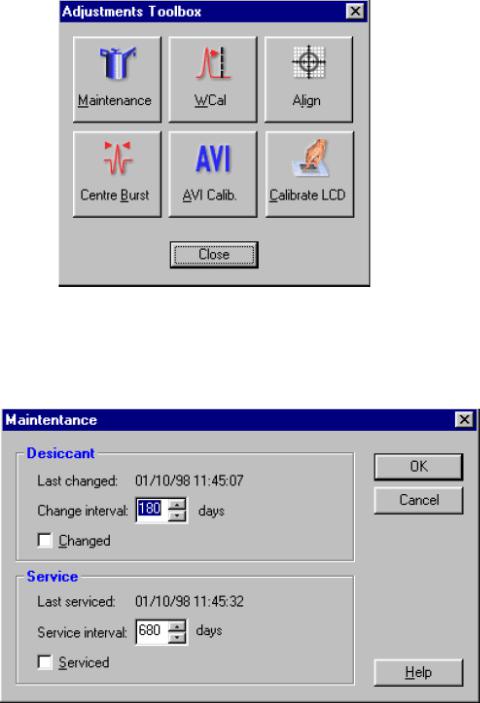

Рис.3.8. Окно диалога Adjustments
3 Выберите Maintenance. Появится окно диалога Maintenance (рис.3.9).
Рис.3.9. Окно диалога Maintentance
Дата последней замены осушителя приведена в разделе Desiccant.
4 Если нужно измените установки диалога. Проверьте, что интервал замены осушителя задан.
