121

1

2

вакуум



h

образец

H

3

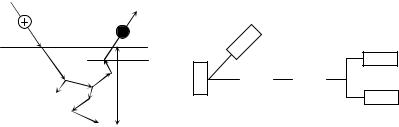

Рисунок12.5 Схема процесса распыленияповерхноститвердоготела:

1 - первичныйион;

2 - распыленнаячастица;

3 - имплантированныйион; H - глубина имплантации; h - глубинавыхода

1

5

2

3



4

6

Рисунок12.6 Блок-схемаустановки ВИМС:

1 - источникпервичныхионов; 2 - образец; 3-масс-спектрометр; 4 - системыдетектирования; 5 - системарегистрацииспектров;

6 - системаполученияизображения

При этом могут быть выбиты нейтральные частицы, положительно или отрицательно заряженные ионы, а также молекулярные ионы, состоящие из группы атомов.

В общем случае установка ВИМС (рис. 12.6) состоит из четырех основных блоков: источника первичных ионов и системы формирования пучка, держателя и вытягивающей вторичные ионы линзы, масс-спектрометра для анализа вторичных частиц по отношению мас-

сы к заряду ( me ) и высокочувствительной системы регистрации ио-

нов. Для получения первичных ионов в большинстве случаев используют газоразрядные или плазменные источники. Совместно с системой формирования и ускорения пучка они обеспечивают широкие пределы скорости распыления поверхности от 10-6 до 102 нм/с. Разде-

ление вторичных частиц по m/e проводят либо квадрупольным, либо магнитным анализатором. Детектирование производится с помощью вторичного электронного умножителя (ВЭУ).

Метод ВИМС позволяет получать вторично-ионные изображения поверхности при сканировании образца первичным ионным пучком.

Минимально обнаруживаемый методом ВИМС уровень содержания элемента в заданном материале-матрице сильно зависит от целого ряда факторов: свойств самого элемента, химического состава матрицы, в которой он присутствует, сорта первичных ионов, тока ионов, эффективности прохождения вторичных ионов через анализатор, общего фона.

122

Количественный анализ затруднен, так как процесс вторичной ионной эмиссии зависит от многих факторов и может даже меняться от точки к точке из-за различия в ориентировке зерен поликристалла. Для количественных оценок необходимы сопоставления с результатами измерений эталонных образцов.

Методом ВИМС можно проводить анализ всех элементов Периодической системы и их изотопов. Особое преимущество его состоит в хорошей чувствительности к легким элементам. Он применим к любым твердым образцам – металлам, полупроводникам, стеклам, минералам, биологическим объектам. Метод очень эффективен тогда, когда необходимо знать химический состав поверхности или поверхностных областей образца на глубину в несколько микрометров. Он позволяет изучать процессы адсорбции и роста тонких пленок, строение поверхностей раздела, количественный анализ малых примесей, диффузионные и имплантированные профили распределения элементов, идентифицировать фазы и включения и т.д.

Общие задачи и различные возможности отдельных способов изучения поверхности привели к созданию установок, объединяющих несколько методов анализа образцов. Так, методы электронной спектроскопии ОЭС и РЭС хорошо сочетаются с методом ВИМС, компенсируя недостатки друг друга и дополняя возможности. Эти методы дополняются изучением структуры методом дифракции медленных электронов (ДМЭ). Весь комплекс методов применяется для наблюдения и контроля роста пленок в технологических установках молеку- лярно-лучевой эпитаксии.

12.9. Измерение удельного электрического сопротивления

Методы измерения электросопротивления материалов основаны на измерении разности потенциалов между измерительными контак- тами-зондами при пропускании тока через образец. Разная природа материалов и сильно различающиеся значения электрических свойств не позволяют измерять с помощью одного прибора или установки свойства любых материалов. Измерения, выполняемые на металлах, полупроводниках, диэлектриках, имеют свои особенности и требуют специальных приемов.

Так, для металлов характерны низкие значения удельного электрического сопротивления и довольно высокая однородность его по объему материала, измерения обычно выполняют на образцах в виде стержня, проволоки или ленты большой длины и однородного сечения. Применяют различные схемы измерений.

Наиболее распространенный метод измерения электрического

123

сопротивления металлов – метод двойного моста (рис. 12.7). Измеряемое сопротивление Rx и эталонное сопротивление Rэт подклю-

чают последовательно к источнику Б. Параллельно им включают цепь из переменных резисторов R1 и R2, а вторую такую же цепь подключают к точкам С и Е. Измерение сопротивления образца Rx сводит-

ся к тому, что переменные резисторы R1 и R2 подбираются такой величины, чтобы гальванометр G отмечал равенство потенциалов точек В и D, т.е. отсутствие тока между этими точками. Величину сопро-

тивления образца в этом случае можно определить как Rx = Rэт RR12 .

Зная длину и площадь поперечного сечения образца, можно рассчитать величину удельного сопротивления ρ.

Преимуществом такой схемы является то, что гальванометр подключают не к малому Rx, а к сравнительно большим сопротивлениям –











R1



B



R2









резисторам R1 и R2.

В этих























случаях сопротивление соеди-















G















нительных проводов и контак-





























тов практически не влияет на













































D















точность

измерения.

Метод

A



C Rx









Rэт



E

позволяет

определить

сопро-



























F

тивление

образцов вплоть до













































10-4 Ом с точностью до не-































скольких долей процента.































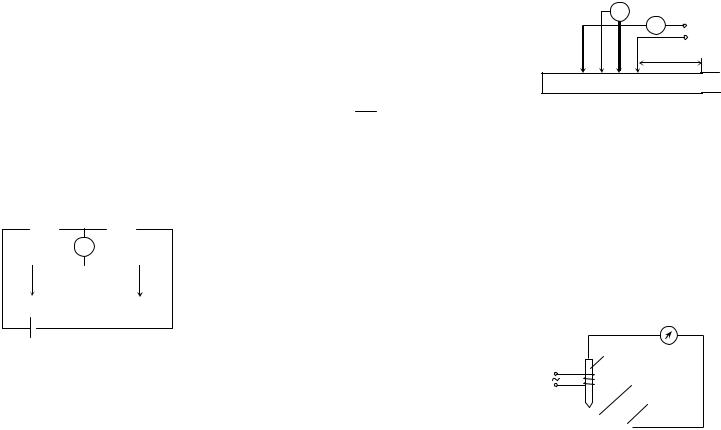

Рисунок12.7 Схема двойногомоста

Для

полупроводниковых

дляизмерениясопротивленияметаллов:

материалов по сравнению с

Rx - образец; Rэт - эталонноесопротив-

металлами характерно в целом

ление; G - гальванометр















более высокое удельное со-

противление и меньшая однородность по объему слитков.

Для измерения удельного сопротивления полупроводниковых материалов широкое распространение получили зондовые методы, применение которых, однако, осложняется тем, что контакт металлического зонда с поверхностью полупроводниковой пластины часто является неомическим (выпрямляющим), что существенно искажает результаты измерений.

Наибольшее распространение получил четырехзондовый метод (рис. 12.8). На поверхности образца размещают четыре зонда, распо-

ложенные вдоль одной линии на равном расстоянии S друг от друга.

124

Через крайние зонды пропускают электрический ток I, а между двумя внутренними зондами измеряют разность потенциалов U. Для тол-

стого образца, когда d, l, h >>S, удельное сопротивление вычисляется по формуле

В

ρ =

2πSU .

мА





I

h

d

Рисунок12.8 Схема измерения четырехзондовымметодом

Ток определяется через падение напряжения на эталонном сопротивлении – резисторе, включенном в цепь.

Метод применяется для измерений удельного сопротивления полупроводников в диапазоне от

10-6 до 10 Ом м.

Чтобы исключить нагрев образца при прохождении тока влияния термо-ЭДС, рабочий ток выбирается минимально возможным, а измерения повторяют при двух полярностях тока.

12.10. Определение параметров полупроводников

В отличие от металлов, концентрация носителей тока в полупроводниках резко меняется с изменением температуры. Если образец полупроводника подвергнуть локальному разогреву, то концентрация носителей в нагретом месте будет значительно больше, чем в ненагретых участках образца.



















Рисунок12.9 Схемаопределения





3























типапроводимостиметодомтер-































мо-ЭДС:









2





1

- металлическая пластина;



















2

- образец; 3 - термозонд







1



















































Градиент концентрации носителей приведет к перераспределению свободных заряженных частиц в объеме образца. В результате такого перераспределения заряды ионов примеси в нагретой точке окажутся нескомпенсированными за счет свободных зарядов. В холодной части, наоборот, возникнет избыток свободных носителей. Это приведет к возникновению термо-ЭДС, препятствующей дальнейшему перераспределению зарядов. Знак термо-ЭДС будет зависеть от знака основных носителей тока в полупроводнике. Если основными носителями являются электроны, то в холодных участках образца воз-

125

никнет отрицательный заряд за счет перешедших туда электронов, а в нагретой области останутся нескомпенсированные положительные заряды ионов донорной примеси.

Когда основными носителями являются дырки, направление тер- мо-ЭДС оказывается противоположным. Схема определения типа проводимости полупроводника по направлению термо-ЭДС приведена на рисунке 12.9.

Среди многих методов, использующихся для определения концентрации носителей заряда, широкое применение для промышленного контроля качества материалов получил метод, основанный на эффекте Холла.

z







В







3



l

1

Рисунок12.10 Схема









измеренияэффекта











2



Холла:

y

d







1, 2, 3 - измерительные

x







a







зонды





























UH

Через образец, имеющий форму параллелепипеда, пропускают ток в направлении оси X (рис. 12.10). Перпендикулярно ему создается магнитное поле В. Движущиеся вдоль оси X со скоростью Vx носители заряда (е) будут отклоняться под действием силы Лоренца (F=eVxB) в направлении оси Y. Таким образом, на одной из граней образца будет скапливаться отрицательный заряд, а на противоположной будет оставаться нескомпенсированный положительный заряд (или наоборот).

Процесс накопления зарядов будет продолжаться до тех пор, пока поперечное электрическое поле не уравновесит силу Лоренца и поперечный ток не станет равным нулю.

Практически измеряется не поперечное поле, а разность потенциалов

U

H

=

RH B I

,

R =

A

,

( 12.1)









d



H

ene



















где RH - постоянная Холла.

Числовое значение А зависит от механизма рассеяния носителей заряда в каждом конкретном случае. Для металлов и сильновырожденных полупроводников A = 1.

126

Измеряют также ток

IH = eneUH S ,

где S – поперечное сечение образца.

Измерив экспериментально величины, входящие в формулы, можно найти концентрацию свободных носителей ne и их подвиж-

ность µ =γ RH .

Характерная для описанного метода погрешность измерений составляет 5-10%.

127

СПИСОК ИСПОЛЬЗОВАННОЙ ЛИТЕРАТУРЫ

1.Пасынков В.В., Сорокин В.С. Материалы электронной техники. – М.: Высшая школа, 1986. – 367 с.

2.Богородицкий Н.П., Пасынков В.В., Тареев Б.М. Электротехнические материалы. – Л.: Энергоатомиздат, 1985. – 304 с.

3.Материалы микроэлектронной техники / Под ред. В.М. Андреева. – М.: Радио и связь, 1989. – 352 с.

4.Электротехнические и конструкционные материалы / Под ред. В.А. Филикова. – М.: Мастерство: Высшая школа, 2000. – 280 с.

5.Материаловедение / Под ред. Б.Н. Арзамасова. – М.: Машино-

строение, 1986. – 384 с.

6.Материалы для производства изделий электронной техники. / Г.Н. Кадыкова, Г.С. Фонарев, В.Д. Хвостикова и др. – М.: Высшая школа, 1987. – 247 с.

7.Арсеньев П.А., Попов А.И., Филиков В.А. Новые материалы в полупроводниковой электронике. – М.: Высшая школа, 1988. – 80 с.

8.Антипов Б.Л., Сорокин В.С., Терехов В.А. Материалы электронной техники: Задачи и вопросы. – СПб.: Лань, 2001. –208 с.

128

МЕТОДИЧЕСКИЕ УКАЗАНИЯ ПО КУРСУ «МАТЕРИАЛЫ И ЭЛЕМЕНТЫ ЭЛЕКТРОННОЙ ТЕХНИКИ»

1 ПРИМЕРЫ РЕШЕНИЯ ЗАДАЧ

1.1 Проводниковые материалы

1 Известно, что алюминий кристаллизуется в решетке гранецентрированного куба с периодом a=0,4041 нм. Вычислить концентрацию свободных электронов, полагая, что на каждый атом кристаллической решетки приходится три электрона.

Решение

В решетке гранецентрированного куба на одну элементарную ячейку приходится четыре атома. Поэтому число атомов в единице объема:

4

4





28



–3



N =



=

(0,4041 109 )

= 6,06

10



м



.

a3





Отсюда концентрация электронов: n = 3N =18,18 1028 м–3.

2 Вычислить длину свободного пробега электронов в меди при T=300 К, если ее удельное сопротивление при этой температуре равно 0,017 мкОм/м.

Решение

Согласно представлениям квантовой теории, удельная проводимость металлов γ связана с длиной свободного пробега

электронов λ соотношением:



8π 1/3

e2n2/3

λ , а по определению ρ =

1

.

γ =









3

h

γ









Концентрация свободных электронов в меди равна концентрации атомов:

n = d

N0

(d – плотность меди, N0

– число Авогадро, А –

A







атомная масса).

129



3 1 3

h



–8

Следовательно λ =









=3,89 10 м.



e2n2 3

ρ



8π



3 Определить, во сколько раз изменится удельная теплопроводность λТ меди приизменении температурыот20 до 200 оС.



Решение





Видемана-Франца, λT







Согласно

закону

= L T , где γ

















γ



0





















удельная проводимость; L0 – число Лоренца. Отсюда следует,



λ



ρ

T



(1+αρ

T )T1



–3

–1



T1

2

1







=1,12 (αρ =4,3 10

что



=



=





К

для меди).

λ

ρ T

T





T 2

1

2



2







4 Удельное сопротивление меди, содержащей 0,3 атомных процента олова при температуре 300 К, составляет 0,0258 мкОм м. Определить отношение β удельных сопротивлений меди при

температурах 300 и 4,2 К.

Решение

Согласно правилу Маттисена, ρ = ρТ + ρост , где ρТ – сопротивление, обусловленное рассеянием электронов на тепловых колебаниях решетки; ρост – остаточное сопротивление, связанное с рассеянием электронов на неоднородностях структуры. Для чистой меди ρ ρТ . При Т=300 К ρТ = 0,0168 мкОм м (см. Приложе-

ние). Вблизи температуры абсолютного нуля полное сопротивление реального металлического проводника равно остаточному сопротивлению. Отсюда следует, что

β =

ρ300

=

ρ300

=

ρ300

=

0,0258

= 2,87.







0,0258 0,0168



ρ4,2

ρост

ρ300 ρТ



5 Сопротивление вольфрамовой нити электрической лампочки при 20 оС равно 35 Ом. Определить температуру нити лампочки, если известно, что при включении в сеть напряжением 220 В в установившемся режиме по нити проходит ток 0,6 А.
