ПРИЛОЖЕНИЯ
Приложение 1
Результаты предварительных вычислений по формированию исходных данных для решаемой задачи
|
Выход сортимен- |
Годовой |
Смен- |
Средний |
|
Смен- |
Масса |
Номер |
||
Группы сор- |
ный |
|
ная |
среднего |
||||||
тов, % (по породам |
объем, |
объем сор- |
лесонако- |
|||||||
тиментов |
объем, |
масса, |
сорти- |
|||||||
к общему объему) |
м |
3 |
тимента, м |
3 |
пителя |
|||||
|
|
м3 |
|
кг |
мента, кг |
|||||
1 |
2 |
3 |
4 |
5 |
|
6 |
7 |
8 |
||
Приложение 2

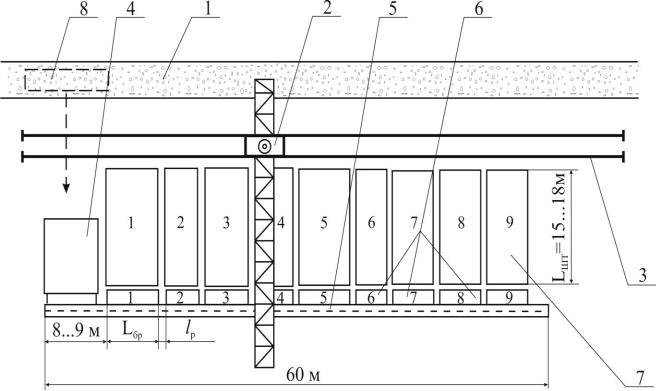

Рисунок 14. Схема участка сортировки и штабелевки лесоматериалов: 1 – подъездной путь для автолесовозов; 2 – башенный кран; 3 – крановые пути; 4 – площадка для сортиментов; 5 – сортировочный транспортер; 6 – лесонакопители; 7 – штабеля рассортированных лесоматериалов; 8 – место остановки лесовозного транспорта для выгрузки; lР=1,5 м.
27
Приложение 3 Индивидуальное задание для выполнения лабораторной работы
По сумме последней и предпоследней цифр зачетной книжки:
№ |
состав насаждения |
Объем заготавливаемой древесины, м3 |
Число рабочих дней в году |
Число смен |
1 |
5Е2С2Б10С |
330 |
250 |
2 |
2 |
ЗЕ2СЗБ20С |
180 |
252 |
2 |
3 |
6Е2С2Б |
220 |
251 |
2 |
4 |
4Е4С2Б |
120 |
254 |
2 |
5 |
5СЗЕ2Б |
350 |
260 |
2 |
6 |
ЗЕЗС2Б20С |
180 |
256 |
2 |
7 |
ЗЕЗСЗБ10С |
200 |
255 |
2 |
8 |
4С1Е4Б10С |
400 |
253 |
3 |
9 |
4Е1СЗБ20С |
380 |
250 |
3 |
10 |
ЗЕЗСЗБЮС |
160 |
263 |
2 |
11 |
4Е2СЗБ10С |
120 |
261 |
2 |
12 |
5С1Е2ЛЦ2Б |
250 |
254 |
2 |
13 |
5ЕЗКР20С |
150 |
251 |
2 |
14 |
2ЕЗЛЦЗБ20С |
350 |
248 |
3 |
15 |
5ЛЦЗБ20С |
90 |
245 |
1 |
16 |
7ЛЦ2Е1Б |
450 |
251 |
3 |
17 |
ЗСЗД2Б20С |
40 |
256 |
1 |
18 |
ЗС4БЗОС |
60 |
245 |
1 |
По последней цифре зачетной книжки:
Средние размеры: |
0 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
||
|
хлыста |
0,25/16,4 |
0,32/17,0 |
0,42/18,2 |
0,48/19 |
0,36/17,5 |
0,8/23,4 |
0,74/22,5 |
0,9/24,8 |
0,5/19,5 |
1,0/25,2 |
|
|
спец.сортимент |
22/6 |
24/5 |
26/4 |
30/6 |
24/5 |
36/6 |
34/4 |
38/5,5 |
28/4 |
40/5,5 |
|
|
пиловочник |
18/4 |
20/5 |
22/4,5 |
24/5 |
24/4 |
26/6 |
28/5 |
30/4,5 |
26/3,5 |
32/5 |
|
|
шпальный |
26/2,7 |
28/2,7 |
30/5,5 |
32/2,7 |
28/5,5 |
36/2,7 |
34/5,5 |
38/5,5 |
28/2,7 |
40/5,5 |
|
|
кряж |
|
|
|
|
|
|
|
|
|
|
|
сортиментов |
руд.стойка |
14/4 |
16/6 |
18/4 |
18/6 |
16/5 |
16/4 |
18/5 |
14/4 |
16/6 |
14/4 |
|
балансы |
12/5 |
14/6 |
12/4 |
16/5 |
12/4 |
14/5 |
14/4 |
16/5 |
18/4 |
16/5 |
||
стройлес |
20/6 |
22/6 |
24/5 |
22/5 |
24/6 |
20/6 |
24/5 |
22/4 |
20/6 |
26/5 |
||
спичечный |
30/3 |
30/3 |
32/3 |
34/3 |
32/3 |
40/3 |
44/3 |
32/3 |
36/3 |
42/3 |
||
кряж |
|
|
|
|
|
|
|
|
|
|
||
фанерный |
28/4 |
32/2 |
38/3 |
40/2 |
32/4 |
46/2 |
48/2,5 |
46/3 |
36/2,5 |
50/3 |
||
|
||||||||||||
|
кряж |
|
|
|
|
|
|
|
|
|
|
|
|
тарный кряж |
22/2 |
28/4 |
24/2 |
28/4 |
26/4 |
26/4 |
22/4 |
24/2 |
26/2 |
24/4 |
|
|
лыжный кряж |
16/1,5 |
20/2,5 |
18/2 |
22/2,5 |
24/1,5 |
26/2 |
26/2,5 |
22/2 |
26/1,5 |
28/2,5 |
|
|
дрова |
28/4 |
26/4 |
22/4 |
26/4 |
32/2 |
36/4 |
26/3 |
26/3 |
28/4 |
26/3 |
|
Примечание: в графе «средние размеры хлыста» - в числителе указан объем в куб. метрах, а в знаменателе длина в метрах; в графе «средние размеры сортиментов» - в числителе указан диаметр в сантиметрах, а в знаменателе длина в метрах
|
|
|
|
|
Приложение 4 |
|
Техническая характеристика сортировочного оборудования |
|
|
||||
Параметр, размерность |
ЛТ-86Б |
ЛТ-182 |
ЛТ-192-1 |
ЛТ-173 |
|
Б-22У-1А |
Тип тягового органа: |
|
цепной |
|
ленточный |
|
цепной |
Наибольший диаметр сортиментов, м |
1,1 |
0,6 |
1,1 |
0,6 |
|
1,1 |
Количество мест сброски, м |
20 |
16 |
- |
24 |
|
- |
Характеристика сброски |
автома- |
автом.двух- |
автоматич.одностор. |
|
ручное |
|
тич.одностор. |
одностор. |
|
||||
|
|
|
|
|
||
Скорость движения тягового органа, м/с |
0,8 |
1,2 |
0,8 |
1,2 |
|
0,6…0,8 |
Установленная мощность, кВт |
30 |
31 |
18 |
7,5 |
|
18,5 |
Масса, т |
18 |
32 |
4,5 |
15 |
|
4,3 |
Обслуживающий персонал, чел. |
2 |
|
1 |
|
|
1 на 3…4 накоп. |
Расч. производительность, м3/ч |
50…55 |
80…90 |
50 |
60 |
|
35 |
Длина транспортера, м |
130 |
75 |
120 |
130 |
|
120 |
|
|
|
|
|
|
Приложение 5 |
|
|
Сбрасыватели автоматизированные |
|
|
|
|||
Параметр, размерность |
|
ЛТ-65 |
ЛТ-194 |
ТС-78 |
ЛТ-166 |
|
ЛР-142 |
Время цикла, с |
|
2 |
- |
2 |
2 |
|
- |
Мощность привода 1 сбрасывателя, кВт |
|
4 |
- |
4 |
от тягового |
0,8 |
|
|
|
органа |
|
||||
|
|
|
|
|
|
|
|
Масса сбрасывателя, т |
|
2 |
2 |
2 |
2 |
|
- |
Наибольшие размеры сортимента: дли- |
|
6,5/0,6 |
6,5/1,1 |
6,5/0,6 |
6,5/0,6 |
|
14/1,0 |
на/диаметр, м |
|
|
|||||
|
|
|
|
|
|
|
|
Масса сбрасывателя, т |
|
0,4 |
0,36 |
- |
0,31 |
|
0,3 |
Количество сбрасывателей в комплекте, |
|
любое |
16 |
16 |
8 |
|
любое |
шт. |
|
|
|||||
|
|
|
|
|
|
|
|
28
