На фрагменте 1 (см. рис. 16) кроме стояка обозначены трубы и фасонные детали К1 из чугуна по ГОСТ 6942-98 (см. http://sologaev.ucoz.ru):

- труба чугунная канализационная с внутренним диаметром 50 мм и длиной 1000 мм, её марка ТЧК-50-1000 (см. спецификацию оборудования К1 );

-тройник прямой ТП-100х100, установлен на стояке Ст К1-1 для присоединения отводящего поэтажного трубопровода К1 в уровне пола;

-патрубок П-100-250 диаметром 100 мм и длиной 250 мм;

-тройник прямой переходной ТПР-100/50х100 диаметром 100 мм, у которого боковое ответвление диаметром 100 мм предназначено для присоединения унитаза, а в сторону ванны обращён раструб для присоединения трубы диаметром

50 мм;

-тройники прямые ТП-50х50 (2 шт.): один в горизонтальной плоскости для присоединения сифона ванны, а другой в вертикальной плоскости для присоединения сифона умывальника;

-патрубок П-50-400 диаметром 50 мм длиной 400 мм расположен между тройниками;

-колено К-50 диаметром 50 мм служит для подсоединения сифона кухонной мойки.

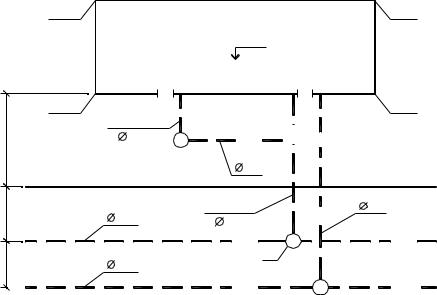

Следующим шагом проектирования канализации здания является разработка генплана участка с сетями К1. Пример см. рис. 17, где к ранее разработанному вводу водопровода добавлена дворовая канализационная сеть с тремя смотровыми колодцами.

Генплан участка с сетями В1 и К1

100,00

Рис. 17

Далее при проектировании стояки переносят на план подвала согласно их расположению на плане этажа секции и производят трассировку коллекторов и выпусков канализации. Правила устройства выпусков изложены в п. 17.28 и п. 17.30 СНиП 2.04.01-85 (см. http://sologaev.ucoz.ru). В жилых домах проектируют, как правило, один канализационный выпуск на секцию. При этом надо обращать внимание, чтобы выпуск канализации и ввод водопровода находились по горизонтали не ближе 1,5 метров в свету при параллельном их расположении и

21

диаметре ввода В1 до 200 мм включительно. При пересечении трубопроводов В1

иК1 расстояние между их стенками по вертикали в свету должно быть не менее:

0,4 метра, если В1 находится выше, чем К1;

0,5 метра, если В1 находится ниже, чем К1.

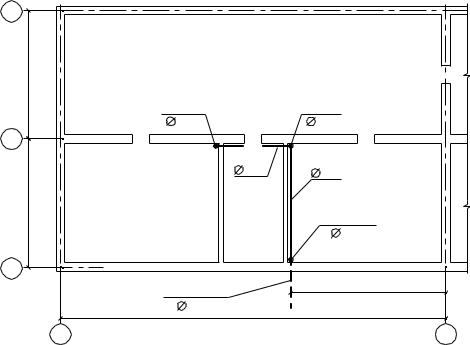

Пример плана секции подвала с сетью К1 показан на рис. 18. Канализационная сеть в подвале (см. рис. 18) должна быть проложена с

уклоном в сторону выпуска. Канализационные трубы К1 устанавливают с зазором 20 мм от стены для удобства заделки раструбов (например, кáболкой просмолённой пеньковой прядью в случае чугунных трубопроводов).

22

K1

100

+6,000

Рис. 19

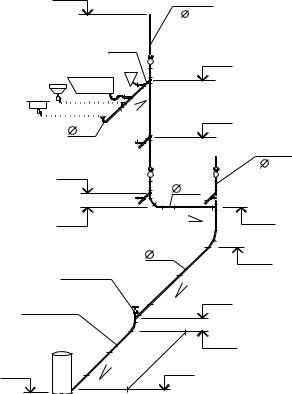

3.2. Аксонометрическая схема внутренней канализации

Аксонометрическую схему внутренней канализации К1 выполняют во фронтальной изометрии с левой системой осей (см. рис. 10). При этом можно ограничиться одной секцией здания.

Пример аксонометрии К1 показан на рис. 19.

Аксонометрию К1 на практических занятиях достаточно показать не всю, а вычертить полностью канализационный стояк, для которого имеется фрагмент плана этажа с сетью К1 (фрагмент 1). С этим стояком надо показать канализационную сеть в техподполье (подвале) и выпуск до первого смотрового колодца КК1-1 (см. рис. 19).

На стояке поэтажные отводы и санитарно-технические приборы можно вычертить лишь для верхнего этажа, причём, если чертёж загромождается, то их изображения можно пунктирной линией перенести на ближайшее свободное поле чертежа, как показано на стояке Ст К1-1 на рис. 19. На нижележащих этажах достаточно указать тройники или прямые крестовины фасонные детали для присоединения поэтажных отводящих трубопроводов к стояку (на рис. 19 на стояках Ст К1-1 и Ст К1-2 показаны прямые тройники ТП-100х100).

Ревизии Р-100 установлены на стояках согласно п. 17.18 СНиП 2.04.01-85. Прочистки перед выпусками у наружной стены в нашем примере собраны из прямых тройников ТП-100х100 с пробками-заглушками, хотя это не единственно возможное решение можно было бы поставить стандартные прочистки по

23

ГОСТ 6942-98 (см. http://sologaev.ucoz.ru). Шаг прочисток принимают по п. 17.24

СНиП 2.04.01-85. (http://sologaev.ucoz.ru).

Вентиляция стояка и устройство выпуска, показанные на аксонометрической схеме К1 (см. рис. 19), с необходимыми высотными отметками назначены с учётом положений, рассказанных в лекционном курсе. При постановке вакуумных клапанов выводить стояк над кровлей не нужно (в нашем примере такой клапан не применён).

Поясним, как определены высотные отметки выпуска К1-1 на рис. 19. Вначале определена отметка лотка выпуска у наружной стены здания. Глубина заложения от поверхности земли до лотка трубы в этом месте принята на 0,3 м меньше глубины промерзания грунта 2,1 м, то есть 2,1 - 0,3 = 1,8 метра согласно п. 4.8 СНиП 2.04.03-85 (см. http://sologaev.ucoz.ru). По генплану абсолютная отметка земли около здания 99,10 м соответствует относительной отметке -0,900 м, так как относительный ноль (пол первого этажа) имеет абсолютную отметку 100,00 (см. выше) это вычислено как 100 - 99,1 = 0,900 и присвоен знак минус отметке ниже нуля (пола 1-го этажа). Тогда при глубине заложения лотка выпуска у наружной стены 1,8 м относительная отметка лотка будет -0,900 - 1,800 = -2,700 м, что и показано в начале выпуска на рис. 19.

Далее принята длина выпуска 5 метров от прочистки до смотрового колодца по рекомендациям п. 17.28 СНиП 2.04.01-85. Уклон выпуска диаметром 100 мм принят без расчёта 0,02 по п. 18.2 СНиП 2.04.01-85. Попутно отметим, что на этажах для участков труб диаметром 50 мм уклон также принят без расчёта равным 0,035, а для 100 мм уклон 0,02 (см. рис. 19).

Умножением уклона на длину получен перепад лотка выпуска 5*0,02 = 0,1 м. Поэтому отметка выпуска около колодца показана -2,800 м (см. рис.19).

Выпуск К1-1 должен быть присоединён к первому смотровому колодцу КК1-1 способом "шелыга в шелыгу", то есть с совпадением верхов труб разных диаметров. Дело в том, что дворовая канализационная сеть это уже наружная сеть. Поэтому согласно п. 2.33 СНиП 2.04.03-85 наименьший диаметр этой сети 150 мм, что и принято у нас в виде керамических труб по ГОСТ 286-82 (см. далее на профиле дворовой канализации). Поэтому лоток первого колодца КК1-1 будет на 5 см ниже лотка выпуска из-за несовпадения диаметров труб выпуска и дворовой сети 150 - 100 = 50 мм. Относительная отметка лотка колодца КК1-1 получена -2,850 м (см. рис. 19), что соответствует абсолютной отметке 100 - 2,85 = 97,15 м. Абсолютная отметка лотка первого колодца 97,15 м использована далее в таблице гидравлического расчёта дворовой канализации.

Другие отметки горизонтальных участков на аксонометрической схеме К1 (см. рис. 19) назначены с учётом уклонов и длин труб, а также толщины междуэтажного перекрытия 0,3 м и удобства сборки раструбных трубопроводов.

После построения аксонометрической схемы К1 составляют спецификацию оборудования системы внутренней канализации, которую выносят на лист.

3.3. Составление спецификации на канализацию

Спецификацию для внутренней канализации К1 составляют по такой же форме, что и спецификацию для В1 (см. выше).

Пример спецификации К1 изображён на рис. 20.

24

Спецификация оборудования системы канализации К1

В спецификации К1 оборудование, трубы и фасонные детали обсчитывают для всего здания. В нашем примере графа количества «Кол.» (см. рис. 20) заполнена по чертежам, приведенным на рис. 15, рис. 16, рис. 18, рис. 19.

Следует отметить, что в примере спецификации на рис. 20 представлены не все возможные трубы или фасонные детали и т.д. В своей курсовой работе студент должен научиться подбирать оборудование, трубы и фасонные детали применительно к своим чертежам, пользуясь ГОСТами (см. http://sologaev.ucoz.ru). Количество труб и прочего в спецификации всегда указывают для всего здания.

Данные по канализационным трубам и фасонным деталям в спецификации К1 (см. рис. 20) приняты по «ГОСТ 6942-98. Трубы чугунные канализационные и фасонные части к ним» (см. http://sologaev.ucoz.ru).

3.4. Гидравлический расчёт дворовой канализации и построение её продольного профиля

Целью гидравлического расчёта дворовой (внутриквартальной) канализации К1 является определение высотных абсолютных отметок и уклонов лотков труб i

при найденных расходах сточных вод qs и заданных по рекомендациям СНиП 2.04.03-85 диаметрах труб d часто используют керамические трубы с наименьшим внутренним диаметром 150 мм. Найденный уклон труб должен быть
