1. ВВЕДЕНИЕ

Методические указания к выполнению практических занятий составлены для обучающихся по всем формам обучения (бакалавриат, специалитет, магистратура) по направлению «Строительство».

Кроме указаний по методике проектирования оборудования систем водоснабжения и водоотведения многоквартирного жилого здания с помощью электронных таблиц MS Excel и системы автоматизированного проектирования AutoCAD, в них содержатся необходимые ссылки на нормативно-справочную литературу [1-15], использованию которой студенты должны уделять внимание в первую очередь. Дан большой сквозной пример расчётов и выполнения практических занятий в соответствии с конкретным вариантом задания на проектирование внутреннего водопровода и канализации многоквартирного жилого дома.

Цель методических указаний состоит не в дублировании нормативносправочной литературы, а в облегчении использования последней студентами, в стремлении научить их работать с ней.

Следует иметь в виду, что указанные в списке литературы документы могут со временем обновляться. Поэтому студенты должны самостоятельно учитывать такие изменения и вносить соответствующие коррективы в ходе проектирования по своему варианту задания.

3

1.1. Исходные данные для практических занятий

Каждому студенту выдаётся индивидуальное задание на выполнение практических занятий. Оно содержит исходные данные для проектирования оборудования водоснабжения и водоотведения с помощью электронных таблиц MS Excel и системы автоматизированного проектирования AutoCAD. К заданию прилагается вкладыш: план этажа секции жилого дома в масштабе 1:100. Задание и вкладыш сохраняются и возвращаются студентами по окончании практических занятий.

Приступая к проектированию, студент, прежде всего, должен внимательно ознакомиться с заданием и прочитать данные методические указания.

Жилой дом, рассматриваемый в работе, может быть задан многоэтажный из нескольких секций вытянутый в плане, то есть он многоподъездный.

Величина гарантийного напора в наружной сети водопровода, указанная в задании, измеряется в метрах водяного столба, отсчитывается по вертикали от верха трубы этой сети и геометрически означает ту максимальную высоту, на которую может подняться вода без подкачки её насосами.

Втаблице исходных данных (см. задание) содержится информация по генплану участка застройки: расположение наружных водопроводных и канализационных сетей по отношению к зданию, их диаметры, абсолютные отметки труб и пола 1-го этажа. Красная линия застройки — это граница между территориями застройки и улицы (проезжая часть с тротуарами и газонами).

Абсолютные высотные геодезические отметки отсчитывают от среднего уровня поверхности океана. В России они отсчитываются от уровня Балтийского моря. Абсолютные отметки применяют для наружных сетей. Относительные отметки здания отсчитываются обычно от поверхности пола 1-го этажа, который принимается за нуль. Относительный нуль здания обычно выше земли на расстоянии около метра. Относительные отметки выше нуля проставляют со знаком плюс, ниже нуля — со знаком минус. Относительные отметки применяют для внутренних сетей.

Глубина промерзания грунта отсчитывается от поверхности земли. Лотком называется нижняя часть сечения канализационной трубы. Расход холодной воды на вводе водопровода в здание можно принять без учёта подачи на горячее водоснабжение.

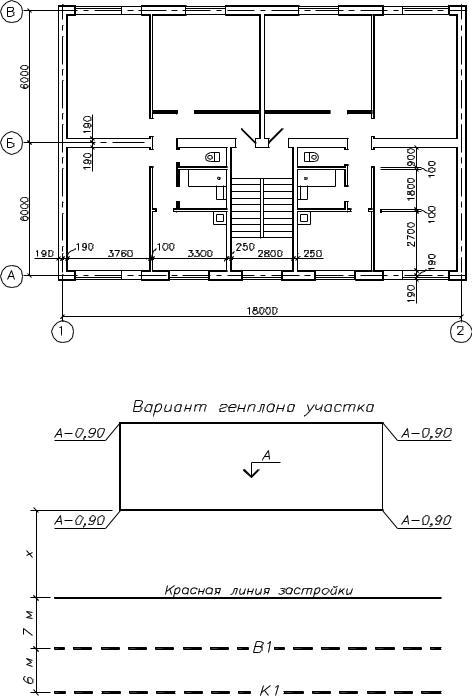

Вметодических указаниях рассмотрен пример проектирования холодного хозяйственно-питьевого водопровода В1 и бытовой канализации К1 для жилого трёхэтажного двухсекционного здания с техническим подпольем и плоской кровлей. План этажа секции данного жилого дома показан на рис. 1.

Вариант задания по генплану участка (но не сам генплан) с существующими наружными сетями водопровода В1 и канализации К1 изображён на рис. 2.

.

4

Рис. 2

На генплане прямоугольником изображено многосекционное здание. В центре здания дана в метрах абсолютная отметка пола 1-го этажа, в нашем примере А = 100,00. По краям дома показаны отметки земли. Красная линия застройки находится на расстоянии от здания х = 12 м. Далее расположены существующие наружные сети хозяйственно-питьевого водопровода В1 и бытовой канализации К1. Наименьший гарантированный напор в сети наружного водопровода Нg = 15 м. Диаметр трубы наружного водопровода 100 мм. Диаметр трубы наружной канализации 450 мм. Глубина промерзания грунта 2,1 метра. Высота этажа 3 м (от пола до пола). Толщина междуэтажного перекрытия 0,3 м. Толщина плоской
