кровли 0,5 м. Высота подвала 2,5 м (от пола до пола). Абсолютные отметки: верха трубы наружного водопровода 96,10 м; лотка наружной канализации (уличного коллектора) 94,30 м. Здание имеет централизованное горячее водоснабжение с ваннами длиной 1700 мм, оборудованными душами. Система открытая, с непосредственным разбором горячей воды из тепловой сети.

1.2. Состав практических занятий

Практические занятия состоят из проектирования оборудования систем водоснабжения и водоотведения, их расчётов и графической части путём использования программного обеспечения: электронных таблиц MS Excel и системы автоматизированного проектирования AutoCAD. При этом проектируют:

—план технического подполья (подвала) с нанесением и обозначением всех трубопроводов и стояков систем водоснабжения и канализации здания, включая места выхода поливочных кранов, ввода водопровода и выпусков канализации с привязкой к строительным осям или характерным выступам стен (масштаб 1:100

или 1:200);

—аксонометрическая схема внутреннего водопровода холодной воды с нанесением запорной и водоразборной арматуры и обозначением ввода водопровода, стояков, диаметров труб и характерных высотных отметок ввода водопровода, разводящей сети, поливочных кранов, поэтажных подводок и водоразборной арматуры (масштаб 1:100 или 1:200);

—аксонометрическая схема канализационного стояка с выпуском до первого смотрового колодца, с нанесением санитарно-технического оборудования и обозначением стояка, выпуска, диаметров труб, их уклонов и отметок лотков труб, мест присоединения поэтажных отводных трубопроводов, показывая засечками раструбы труб и фасонных деталей (масштаб 1:100 или 1:200);

—продольный профиль дворовой канализации до смотрового колодца уличного коллектора включительно (масштаб по горизонтали 1:500, по вертикали

1:100);

—генплан участка с нанесением здания, красной линии застройки, водопроводных и канализационных сетей с указанием их диаметров, обозначением смотровых колодцев (масштаб 1:500);

—фрагмент плана квартиры с отводящими трубопроводами и фасонными деталями канализации, а также санитарно-техническим оборудованием (масштаб

1:50 или 1:100);

—три узла: узел подключения ввода водопровода к наружной сети; водомерный узел; схема насосной установки (масштаб 1:50 или 1:100);

—таблицы гидравлического расчёта водопровода и дворовой канализации;

—таблица «Основные показатели по водопроводу и канализации здания»;

—спецификации оборудования систем внутреннего водопровода В1 и канализации К1;

—краткий пояснительный текст и расчёты по подбору счётчика холодной воды (водомера) и насоса (на свободной площади листа).

6

1.3. Оформление практических занятий

Чертежи водопровода и канализации выполняют в соответствии с требованиями стандартов СПДС, в первую очередь ГОСТов. Чертежи должны быть чёткими, с хорошей графикой и шрифтом по ГОСТу.

Вначале рекомендуется все чертежи поэтапно прорабатывать в черновике в виде эскизов на бумаге или на компьютере и параллельно проводить расчёты. После накопления черновиков расчётных и графических материалов можно приступить к оформлению практических занятий начисто с помощью электронных таблиц Excel и системы автоматизированного проектирования AutoCAD. Пример расположения материалов на листе А1 показан на рис. 3.

Чертежи систем водопровода В1 и канализации К1 являются главными в данной работе, поэтому трубопроводы этих систем вычерчиваются толстыми основными линиями, причём видимые участки труб наносят сплошной, а невидимые (например, подземные или заделанные в стену) штриховой толстой линией. Строительные конструкции, в отличие от архитектурных чертежей, на чертежах инженерных сетей показывают только тонкими линиями.

К графическому материалу следует приложить краткую пояснительную записку, взяв за основу данные методические указания.

2. ПРОЕКТИРОВАНИЕ ВНУТРЕННЕГО ВОДОПРОВОДА ЗДАНИЯ

Данный раздел содержит методические указания по проектированию внутреннего водопровода здания:

выбор системы и разработка схемы водопровода;

аксонометрическая схема водопровода;

гидравлический расчёт водопровода;

подбор водомеров и насосов;

составление спецификации на водопровод.

7

2.1. Выбор системы и разработка схемы водопровода

Системы внутреннего водопровода для здания выбирают согласно положений СНиП 2.04.01-85. В лабораторных работах в учебных целях можно ограничиться лишь разработкой В1.

Разработка схемы внутреннего водопровода осуществляется поэтапно. В данных методических указаниях рассмотрен пример моделирования водопровода В1 для жилого трёхэтажного двухсекционного здания с техническим подпольем и плоской кровлей (исходные данные для проектирования см. выше).

Вначале на плане этажа наносят водопроводные стояки и подводки к приборам. Для этой цели можно использовать оттиск с планом этажа секции, но лучше перечертить его в тонких линиях, так как будет не архитектурный план секции, а план с инженерной сетью водопровода, где толстыми основными линиями наносят только водопровод. Квартирные подводки задаём конструктивно (без расчёта) диаметром 15 мм, так как водоразборная арматура имеет такой же диаметр.

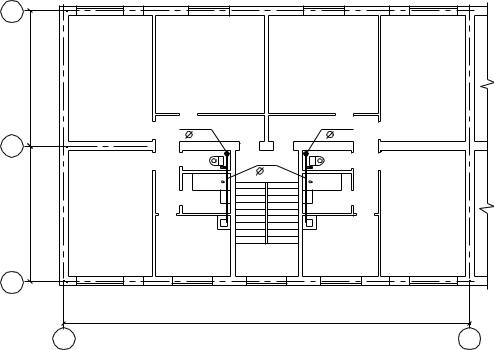

В результате получают план этажа секции с сетями В1 в масштабе 1:100 или 1:200, пример показан на рис. 4. Рекомендуется выбирать план этажа секции, наиболее удалённой от ввода водопровода.

Стояки наносят крупными заштрихованными точками и указывают их марки. Стальные трубопроводы-подводки, согласно СНиП 2.04.01-85, должны быть проложены открыто, без заделки в стену, поэтому их показывают толстыми сплошными линиями. Обратим внимание, что местоположение стояка выбирают таким образом, чтобы он обслуживал группу близкорасположенных приборов. Кроме того, стояк предпочтительнее располагать с одной стороны от этой группы (если это возможно), так как проще решается установка вентилей и квартирных

8

водомеров ВК-15. Принадлежность трубопровода к системе В1 показывают или в разрыве трубы, или (если места мало) на выноске, а под линией выноски внутренний диаметр трубы (см. рис. 4).

Затем на генплане намечают ввод водопровода в здание. Ввод представляет собой подземный трубопровод, подводящий воду от наружной сети к зданию. Начинается он от колодца с задвижкой и пожарным гидрантом узла подключения к наружной сети водопровода. Ввод прокладывается с глубиной заложения труб на 0,5 метра больше глубины промерзания грунта. Подведя к зданию, трубу ввода ввода пропускают под наружной стеной или через неё и монтируют вертикально вверх у внутренней поверхности стены подвала (техподполья). Здесь ввод водопровода заканчивается и далее располагается водомерный узел, который подвешивают на стену.

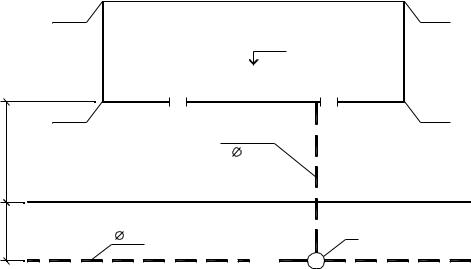

Ранее на рис. 2 был представлен исходный вариант задания для генплана. Сам же генплан с сетями водопровода вычерчивают в масштабе 1:500 с соблюдением всех конфигураций стен здания по внешнему контуру. Пример показан на рис. 5.

Первоначально диаметр ввода неизвестен, хотя на генплане показан 32 мм. Диаметр находят с помощью гидравлического расчёта, что рассмотрено далее. Узел 1 это узел подключения ввода водопровода к наружной сети В1 диаметром 100 мм. Здесь устраивают колодец с задвижкой и пожарным гидрантом (рис. 6). От колодца вода с гарантированным напором (в нашем примере Hg = 15 м) поступает в здание по вводу.

9

1

Узел подключения к наружной сети В1

Рис. 6

На генплане (см. рис. 5) также показан контур двухсекционного здания с входами в подъезды. Внутри контура дома дана абсолютная отметка пола 1-го этажа, а по углам здания на выносках указаны абсолютные отметки земли. Красная линия служит границей между застройкой и улицей (включая тротуары и газоны).

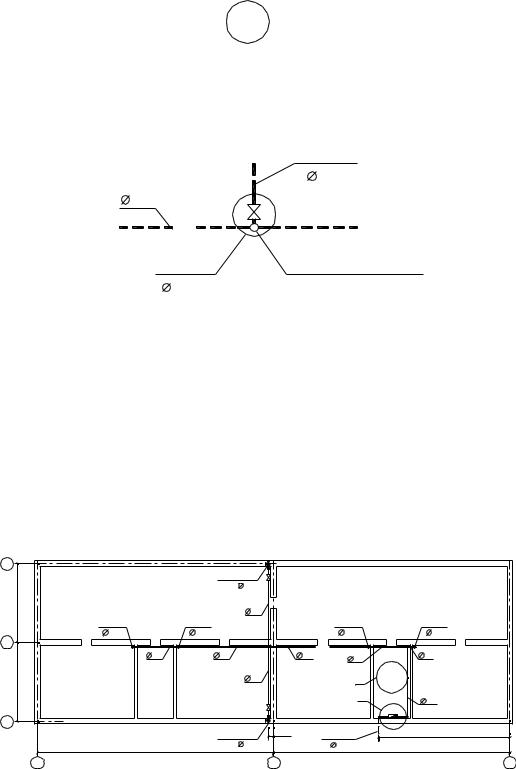

Следующим шагом разработки схемы водопровода является трассировка разводящей сети в подвале с устройством водомерного узла и, возможно, насосной установки. На рис. 7 показан план подвала с сетью В1 (масштаб 1:100

или 1:200).

Рис. 7

На рис. 7 изображения деталей сети В1 выглядят мелковато, поэтому следует уточнить условные обозначения для водопровода по конспектам лекций.

Вначале на план подвала наносят стояки, согласно их расположению на плане этажа секции. Ввод водопровода на плане подвала дают с привязкой к одной из разбивочных осей. Термин «ввод привязан» означает, что показано расстояние от координатной оси здания до оси трубы ввода в месте пересечения с наружной стеной здания (см. рис. 7). Ввод лучше устроить под нежилым помещением,
