Последняя колонка табл. 4 СНиПа была исправлена изменением от 1996 г., что нужно учитывать при подборе водомера. По табл. 4, сопоставляя qcT = 0,29 м3/ч с

эксплуатационным расходом воды, находим диаметр условного прохода счётчика 15 мм, то есть первоначально его марка получается ВК-15 (водомер крыльчатый). Отметим попутно, что диаметрам 15-40 мм в табл. 4 СНиПа соответствуют крыльчатые водомеры (марка ВК-...), а диаметрам 50 мм и более турбинные водомеры (марка ВТ-...).

Проверим выбранный счётчик ВК-15 на потерю напора по формуле (18) СНиПа:

h S q2.

По исправленной последней колонке табл. 4 СНиПа величина S = 14,5

м/(л/с)2. Расчётный секундный расход воды для здания уже рассчитан в таблице . Это расход на вводе водопровода (участок 9-10) q = 0,53 л/с. Тогда потеря напора на домовом водомере

Потеря напора на крыльчатом водомере ВК-15 не превышает 5 метров, что разрешено изменённой редакцией п. 11.3 СНиП 2.04.01-85. Поэтому для всего здания подобран водомер ВК-15 (домовой водомер). Водомерный узел см. рис. 8 .

Квартирные водомеры принимаем тоже ВК-15. Потеря напора на квартирном водомере (используем расход участка 3-4 таблицы гидравлического расчёта )

По табл. 4 СНиПа находим для ВК-15 минимальный расход воды (0,03 м3/ч)/3,6 = 0,0083 л/с. В квартире на участке 3-4 расход q = 0,23 л/с (см. таблицу), что больше минимального и ВК-15 может быть принят как квартирный водомер.

ПОДБОР НАСОСОВ

Проектирование насосных установок осуществляют в соответствии с гл. 12 СНиП 2.04.01-85. Проиллюстрируем это на примере.

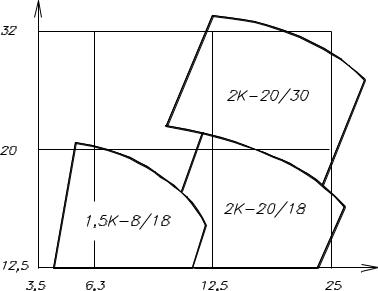

В соответствии с п. 12.7 и п. 12.9 СНиПа насос подбирается по максимальному секундному расходу воды q (это расход на вводе В1, то есть участок 9-10 таблицы) и требуемому напору насоса Hp.

Вначале переведём q = 0,53 л/с в м3/ч, то есть найдём подачу (производительность) насоса по расходу:

q 0,53 3,6 1,91 (м3ч).

Таким образом, подача (производительность) насоса должна быть не менее

1,91 м3/ч.

Потребный напор на вводе водопровода должен быть

Hтр H geom H hдом.в hкв.в H f .

где

Hgeom геометрическая высота от отметки оси наружной трубы В1 до отметки наиболее высокорасположенного водоразборного устройства в здании (1-го на

16

17

Количество насосов в насосной установке должно быть не менее двух: один рабочий и другой резервный. Эти требования изложены в СНиП 2.04.02-84, гл. 7. Насосную установку для рассматриваемого здания см. рис. 9 .

Подбором водомеров и насосов заканчивается расчётная часть по водопроводу. Расчёты по подбору водомеров и насосов в кратком виде выносят на лист. Остальной перечень чертежей по водопроводу см. в п. 1.2.

2.5. Составление спецификации на водопровод

Спецификация оборудования системы водопровода В1 это таблица, содержащая перечень трубопроводов, оборудования, изделий и деталей В1 для всего здания. Размеры спецификации принимают стандартные по ГОСТ 21.10197. Пример спецификации для внутреннего водопровода нашего здания показан на рис. 14.

Спецификация оборудования системы водопровода В1

В данной спецификации два типа смесителей: для моек (См-МДЦБА) и общий для ванны и умывальника (См-ВУДРНШл) с душевой сеткой на гибком шланге.

На листе спецификацию чертят строго по указанным размерам (см. рис. 14). В первом столбце указывают марку или позицию трубы, оборудования. Во втором столбце «Обозначение» вписывают ссылку на ГОСТ, каталог, предприятиеизготовитель. В столбце «Наименование» пишут название изделия, оборудования или прибора, затем его марку или характеристику. В столбце «Кол.» указывают количество поштучно или в метрах, причём количество в метрах (обычно для труб) дополнительно оговаривают в примечании (последний столбец). В столбце

18

«Масса ед., кг» указывают массу одного изделия (если количество поштучно) или 1 погонного метра трубы (если их количество дано в метрах). Сведения по массе принимают по справочникам и каталогам изделий и оборудования. Массу погонного метра стальных водогазопроводных труб можно выписать из ГОСТ 3263-75 «Трубы стальные водогазопроводные», электронную версию которого можно получить через Интернет на нашем сайте:

http://sologaev.ucoz.ru

3. ПРОЕКТИРОВАНИЕ ВНУТРЕННЕЙ КАНАЛИЗАЦИИ ЗДАНИЯ

3.1. Выбор системы и разработка схемы канализации

Систему внутренней канализации для рассматриваемого здания выбирают согласно положений СНиП 2.04.01-85 (см. http://sologaev2010.narod.ru). На практических занятиях в учебных целях можно ограничиться лишь разработкой бытовой канализации К1, применяя виртуальные аналоги оборудования систем водоотведения многоквартирного жилого здания с использованием электронных таблиц MS Excel и системы автоматизированного проектирования AutoCAD.

Разработка схемы внутренней канализации осуществляется поэтапно. В данных методических указаниях рассмотрен пример проектирования канализации К1 для жилого трёхэтажного двухсекционного здания с техническим подпольем и плоской кровлей (исходные данные для проектирования см. выше). Трубы приняты чугунные канализационные раструбные диаметром 50 мм и 100 мм по ГОСТ 6942-98 (см. http://sologaev.ucoz.ru).

Вначале на плане этажа наносят канализационные стояки, к которым присоединяют отводные трубопроводы от санитарно-технических приборов. Для этой цели можно использовать вкладыш задания с планом этажа секции, но лучше перечертить его в тонких линиях, так как будет не архитектурный план секции, а план с инженерной сетью канализации, где толстыми основными линиями наносят только канализацию. Квартирные отводящие трубы задают конструктивно (без расчёта) диаметром 100 мм от унитазов с уклоном 0,02 и диаметром 50 мм от моек, умывальников и ванн с уклоном 0,035.

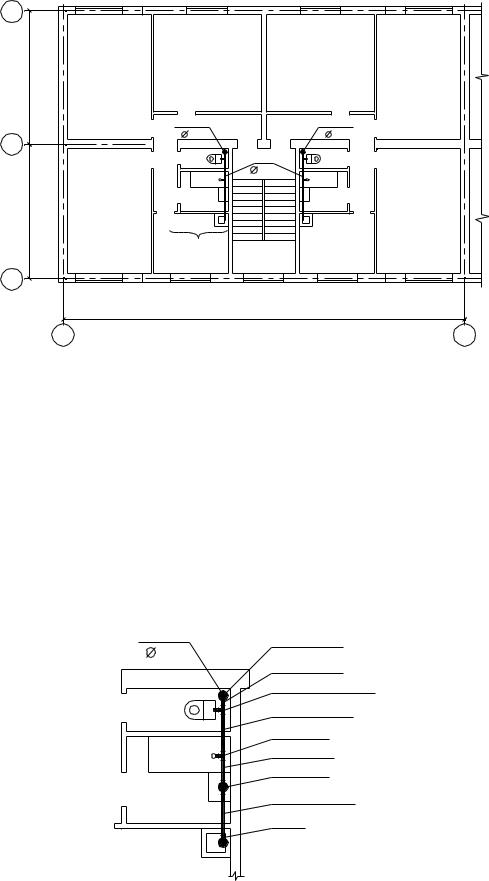

В результате получают план этажа секции с сетями К1 в масштабе 1:100 или 1:200, пример показан на рис. 15.

19

Стояки наносят крупными точками и каждому из них присваивают марку, например, Ст К1-1 (см. рис. 15). Количество канализационных стояков можно принимать равным числу водопроводных и разместить их рядом с ними, в одно монтажное отверстие в плите перекрытия. Это соответствует требованиям СНиП

3.05.01-85 (см. http://sologaev.ucoz.ru).

Особенность монтажа канализации состоит в том, что её собирают с раструбными соединениями, а повороты труб и боковые присоединения устраивают с помощью фасонных деталей. Для проработки этой особенности в курсовой работе надо вычертить в масштабе 1:50 или 1:100 фрагмент плана этажа с сетью К1, пример которого показан на рис. 16.

Фрагмент 1

Ò×Ê-50-1000 ÒÏ-50õ50 Ï-50-400 ÒÏ-50õ50

Ò×Ê-50-1000 Ê-50

Рис. 16
