Лабораторная работа № 3

Изучение датчиков систем сигнализации

Цель работы: изучение основных типов датчиков-извещателей систем сигнализации.

1. Основные типы применяемых датчиков в системах сигнализации

Основной элемент системы сигнализации – датчики или, по-другому, извещатели. Они предупреждают: что-то угрожает безопасности охраняемого объекта – и передают телемеханический сигнал тревоги на контрольную панель.

По принципу действия извещатели бывают следующие:

Контактные – реагируют на несанкционированное открывание дверей, окон, ворот и т.п. Состоят из геркона (герметичного контакта), который устанавливают на неподвижную часть конструкции (например, на дверной косяк), и магнита, который стоит на самой двери.

Датчики движения – инфракрасный датчик реагирует только на тепло, излучаемое движущимся человеческим телом, но остается пассивным в случае падения какого-либо предмета (например, верхней одежды с вешалки); микроволновый датчик излучает высокочастотные волны и улавливает их отражение.

Акустические – реагируют на звук разбиваемого стекла. Поэтому их устанавливают на стену или потолок возле окна.

Вибрационные – реагируют на вибрацию поверхности, на которой установлены. Срабатывают, например, при попытке открыть окно, дверцу сейфа, проломить стену и т.п. Устанавливаются на рамы, двери, стены, крыши.

Дымовые – реагируют на задымление.

Тепловые – сообщают о повышении температуры в помещении (в охраняемой зоне).

22

Это основные типы датчиков. Но бывают еще так называемые комбинированные. Например, дымовой и тепловой. Такая комбинация снижает вероятность ложной тревоги: датчик начинает возмущаться только при одновременном срабатывании обеих частей.

Основным элементом контактного датчика является устройство под названием «геркон», что означает «герметичный контакт». Устроен геркон следующим образом: две параллельные пластины из металла, которые запаяны в стеклянную колбочку (похоже на обыкновенную электрическую лампочку). Концы пластин выведены наружу, и к ним крепятся провода (как к простому выключателю). Если геркон не трогать, пластины не соприкасаются и цепь разомкнута. Но если к геркону поднести обыкновенный магнит, одна пластина потянется к магниту, на пути встретит вторую (которая на магнит не реагирует). Пластины встретятся, цепь замкнется. Если убрать магнит, пластины расходятся, цепь размыкается. Таким образом, в дверной косяк устанавливается геркон, в дверь – магнит. Дверь закрыта – магнит воздействует на геркон, цепь замкнута, сигнал тревоги отсутствует. В случае открытия двери, как только геркон разомкнет цепь, система сигнализации сработает.

Датчик движения активизирует охранную сигнализацию, если в контролируемой зоне наблюдается какое-то оживление (кто-то ходит, ползает, бегает, прыгает). Чтобы было понятно, что такое контролируемая зона, можно провести аналогию с обыкновенным дверным глазком. Когда в него смотрят, то видят только часть лестничной клетки. Эта самая часть и есть контролируемая зона. По такому же принципу устроен и датчик движения. Правда, он «видит» лишь на расстоянии 12-15 метров (в зависимости от модели). Да и угол обзора у него меньше, чем у дверного глазка, – в среднем 1400 по горизонтали и 300 по вертикали (рис. 12). Но зато датчик движения можно повернуть куда угодно, и он будет контролировать нужную часть помещения, например, входную дверь.

Инфракрасный датчик реагирует на движение больших и теплых предметов. Поэтому он не «заметит» случайно упавшие с вешалки объекты и не среагирует на передвижения домашних животных. Зато уж человек или автомобиль (с включенным двигателем) не останутся без внимания.

Микроволновой датчик движения основан на регистрации изменения частоты радиоволн, отраженных от движущегося объекта.

При этом кроме охранных функций, датчик движения может выполнять и другие обязанности. Например, когда сигнализация выключена, он может включать свет в помещении. Кто-то вошел – свет включился, вышел – свет выключился.

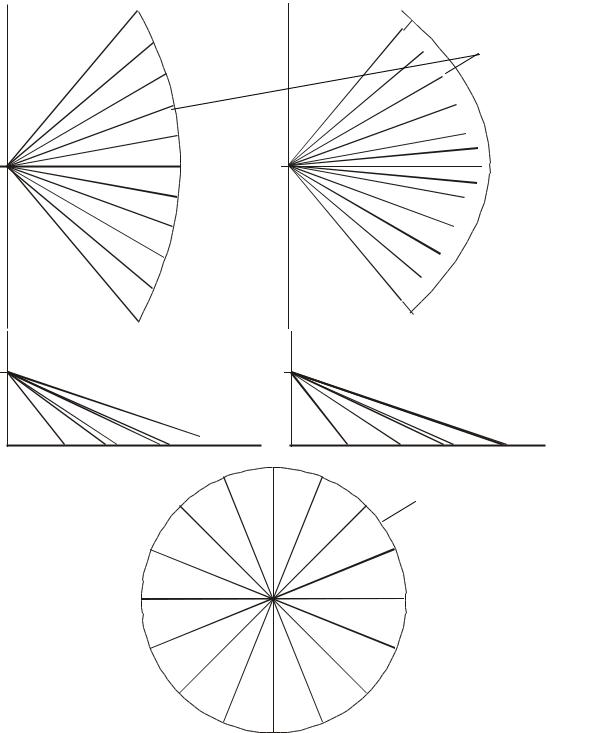

Рис. 12. Диаграммы направленности различных датчиков движения (схемы зоны обнаружения)

24

2. Изучение контактных датчиков и датчиков обнаружения движения

В лабораторной работе требуется изучить:

1. Извещатель охранный точечный магнитоконтактный накладной ИО- 102-2 (рис. 13) предназначен для блокировки дверных и оконных проемов, а также для блокировки других конструктивных элементов зданий и сооружений на открывание или смещение с выдачей сигнала «тревога» путем размыкания контактов геркона на приемно-контрольный прибор или пульт централизованного наблюдения.

Рис. 13. Извещатель охранный точечный магнитоконтактный накладной ИО-102-2

Контакты датчика подключаются к шлейфу сигнализации передатчика Риф Ринг RR-701TS согласно рис. 4.

2. Извещатель охранный поверхностный магнитоконтактный предназначен для обнаружения разрушения всех видов строительных стекол: обычного, закаленного, узорчатого, армированного, многослойного и защищенного полимерной пленкой (ламинированного), стеклопакетов, а также стеклянных пустотелых блоков. Характеристики такого датчика представлены в табл. 3.

Контакты датчика подключаются к шлейфу сигнализации передатчика Риф Ринг RR-701TS согласно рис. 4.
