Министерство науки и высшего образования РФ Федеральное государственное бюджетное образовательное учреждение высшего образования

«Воронежский государственный лесотехнический университет имени Г.Ф. Морозова»

СИСТЕМЫ ТЕЛЕМЕХАНИКИ

Методические указания к лабораторным работам для студентов по направлению подготовки

15.03.04 Автоматизация технологических процессов и производств

Воронеж 2018

2

УДК 621.398

Грибанов, А. А. Системы телемеханики [Текст]: методические указания к лабораторным работам для студентов по направлению подготовки 15.03.04 Автоматизация технологических процессов и производств / А. А. Грибанов; ФГБОУ ВО «ВГЛТУ». – Воронеж, 2018. – 40 с.

Печатается по решению редакционно-издательского совета ВГЛТУ

Рецензент: д.т.н., профессор, зав. кафедрой электротехники и автоматики ФГБОУ ВО «Воронежский государственный аграрный университет имени императора Петра I» Афоничев Д.Н.

3

Лабораторная работа № 1

Стационарный передатчик Риф Ринг RR-701TS

Цель работы: ознакомление с принципами работы, назначением, монтажом стационарного передатчика Риф Ринг RR-701TS.

1. Назначение передатчика и технические характеристики

Малогабаритный стационарный передатчик со встроенной антенной «RR701TS» входит в состав аппаратуры радиоуправления охранной сигнализации «Риф Ринг 701» и предназначен для беспроводной передачи тревожных извещений с объектов (рис. 1). Передатчик может использоваться как совместно с различными приемноконтрольными приборами, так и самостоятельно (в качестве объектового прибора).

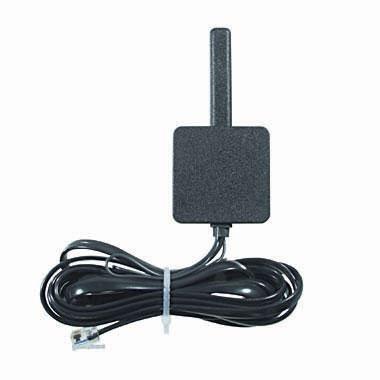

Рис. 1. Внешний вид передатчика Риф Ринг RR-701TS

Дальность действия в условиях прямой видимости между передатчиком и приемником достигает 1500 м. Реальная дальность передачи зависит от наличия и характера препятствий распространению радиоволн (стен, потолочных перекрытий, строений), интенсивности радиопомех, от типа антенны приемника и т.п.

Технические характеристики:

Рабочая частота: 433,92 МГц, стабилизирована кварцевым резонатором Напряжение питания: от 10 до 15 В

4

Ток потребления в дежурном режиме: 5 мА (типичное значение) Ток потребления при передаче: не более 200 мА в течение 0,5 с Диапазон рабочих температур: от –40 до +50 0С Габаритные размеры (без учета кабеля): 45х92х13 мм

2. Шлейфы сигнализации

Передатчик имеет два нормально замкнутых тревожных входа (шлейфа сигнализации) – без задержки срабатывания (мгновенный шлейф ТРЕВОГА), и с задержкой срабатывания (шлейф ДВЕРЬ). В шлейфы сигнализации могут включаться различные извещатели (датчики) контактного типа, а также выходные реле или выходы типа «открытый коллектор» приемно-контрольных приборов (охранных панелей) и активных датчиков.

Если мгновенный шлейф будет нарушен (разомкнут на время не менее 350 мс), то будут переданы 6 тревожных сигналов с интервалами около 3 с (и сигнал обучения, см. ниже). Если шлейф не будет восстановлен, то пакеты тревожных сигналов будут передаваться примерно раз в 2 минуты до восстановления шлейфа.

Мгновенный шлейф используется, например, если требуется организовать адресную передачу сигналов тревоги с нескольких приборов охраннопожарной сигнализации на пост местной охраны, или передать сигнал о срабатывании тревожного датчика (группы датчиков) на приемно-контрольный прибор, а прокладка проводных линий невозможна или нежелательна.

Можно подавать тревогу, включая питание передатчика при нарушенном мгновенном шлейфе. Включать питание в этом случае необходимо не менее, чем на 7-8 с, чтобы передатчик успел передать хотя бы 3 тревожные посылки.

Передатчик (с внешним блоком питания) можно использовать как простейший объектовый прибор системы централизованной радиоохраны. В этом случае используется шлейф с задержкой срабатывания, который подключается к датчику, срабатывающему при открытии входной двери. Датчики на окна, остальные двери и т.п. подключаются к мгновенному шлейфу. Если используются объемные датчики, то датчик в помещении непосредственно за входной дверью следует подключить к шлейфу с задержкой, а в остальных помещениях – к мгновенному шлейфу.

При нарушении шлейфа с задержкой (т.е. при открытии входной двери) тревожные радиосигналы начинают передаваться не сразу, а через 40 с. Чтобы снять объект с охраны и не допустить передачи тревоги, пользователь должен до истечения 40 с после входа на объект отключить питание передатчика скрытым выключателем (рекомендуется выключатель с ключом). Выключатель не должен находиться в зоне действия объемных датчиков, подключенных к мгновенному шлейфу.

5

При постановке объекта под охрану следует включить питание передатчика, после чего пользователю дается 60 с, чтобы открыть входную дверь и покинуть объект.

Можно включать питание при заранее открытой двери. После открытия двери передатчик будет неограниченное время ждать ее закрытия, а через 5 с после закрытия перейдет в дежурный режим, т.е. начнет контролировать шлейф с задержкой (мгновенный шлейф начинает контролироваться сразу).

Если после включения питания не открыть входную дверь, то по истечении 60 с передатчик все равно перейдет в дежурный режим. Это позволяет взять объект под охрану с пользователем внутри (если не используются объемные датчики).

Для контроля исправности передатчика и процесса постановки под охрану, к передатчику можно подключить выносной светодиод, вмонтированный в косяк входной двери, в стену или за окном так, чтобы он был доступен для наблюдения снаружи при выходе с объекта. Светодиод загорается ровным светом сразу после включения питания, мигает при открытой двери, снова загорается ровным светом после ее закрытия, и еще через 5 с гаснет (при переходе в дежурный режим).

При тревоге по любому шлейфу, в том числе при включении питания при нарушенном мгновенном шлейфе, светодиод начинает часто мигать и гаснет через 1-2 минуты после восстановления шлейфа.

Передача сигнала «ОБУЧЕНИЕ»

Перед началом работы необходимо занести в память приемника системы индивидуальный номер данного передатчика, присвоенный ему при производстве (провести «обучение»). Одному передатчику можно обучить несколько приемников, в том числе разных типов, например один стационарный приемник и два карманных. Подготовка приемника к обучению новому передатчику приведена ниже в его описании.

Если передатчик уже установлен, нарушьте мгновенный шлейф. Если передатчик еще не установлен, подайте на него питание, не подключая никаких шлейфов (нормально замкнутые шлейфы при этом окажутся нарушенными). После передачи трех тревожных сигналов (приблизительно через 10 с после включения питания или нарушения шлейфа) будет один раз передан сигнал обучения, после чего еще три раза будет передан тревожный сигнал.

Если обучение произвести не удалось, для повторной передачи сигнала обучения выключите питание передатчика, выждите 2-3 с и снова включите. Чтобы убедиться в работоспособности передатчика, можно подключить светодиод.
