На приемном конце канала связи демодулятор преобразует последовательность битов в импульсы собственным генератором с тем же уровнем квантования, который использовал модулятор. Далее эти импульсы используются для восстановления аналогового сигнала в ЦАП.

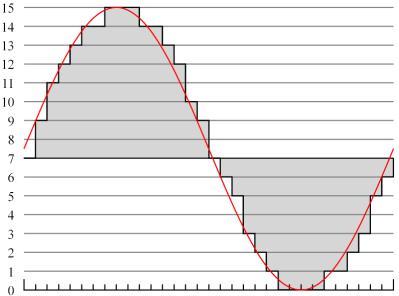

Рис. 8. Принцип кодирования аналогового сигнала при ИКМ

4. Задание по работе

4.1. Ознакомиться с инструкцией и режимами работы передатчика. 4.2. Изучить места установки передатчика и способы его монтажа.

4.3. Ознакомиться с типами модуляции, применяемыми при передаче, сигнала на расстояние по каналу связи.

4.4. Построить по варианту задания графики несущего колебания, модулирующего сигнала, результирующего сигнала для амплитудной и частотной модуляций:

4.5. Передать согласно варианту задания с помощью амплитудной модуляции кодированный десятичный сигнал, переведя его в двоичный. Принять «0» амплитудой низкого уровня (0…0,1), «1» – высокого уровня (0,9…1).

12

5. Содержание отчета

5.1.Название и цель работы.

5.2.Схема монтажа установленных передатчиков в лаборатории.

5.3.Подключение установленных передатчиков к тревожным извещателям и источнику питания.

5.4.Графики несущего колебания, модулирующего сигнала, результирующего сигнала для амплитудной и частотной модуляций.

5.5.График кодированного цифрового сообщения с помощью амплитудной модуляции.

6.Контрольные вопросы

6.1.Назначение передатчика.

6.2.Выбор места установки передатчика и его монтаж.

6.3.Назначение шлейфов сигнализации передатчика.

6.4.Критические ситуации, возникающие при работе передатчика.

6.5.Роль модуляции при передаче информации.

6.6.Амплитудная модуляция.

6.7.Частотная модуляция.

6.8.Импульсно-кодовая модуляция.

Лабораторная работа № 2

Приемник Риф Ринг RR-701R

Цель работы: ознакомление с принципами работы, назначением, монтажом приемника Риф Ринг RR-701R, организация взаимодействия со стационарным передатчиком.

1. Назначение приемника и технические характеристики

Приемник «RR-701R» входит в состав аппаратуры радиоуправления охранной сигнализации «Риф Ринг-701» и предназначен для приема по радиоканалу сигналов тревоги от носимых радиокнопок и стационарных передатчиков этой системы с отображением номера сработавшего передатчика, подачей звуковых сигналов и выдачей тревожных извещений на различные приемноконтрольные приборы путем переключения контактов сигнального реле

(рис. 9).

С приемником могут использоваться до 8 передатчиков любой из указанных систем в любом сочетании. Перед использованием каждый передатчик

13

должен быть зарегистрирован в памяти приемника с помощью процедуры обучения. Обучение производится по эфиру без дополнительного оборудования.

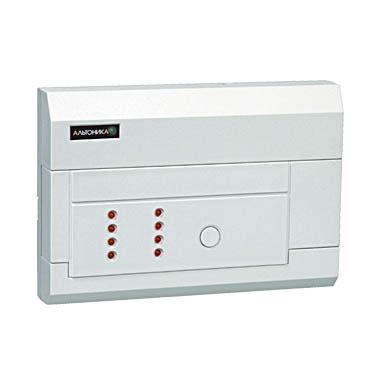

Рис. 9. Внешний вид приемника Риф Ринг RR-701R

К приемнику можно подключить внешний модуль расширения с отдельными реле или выходами «открытый коллектор» на каждый передатчик. Дальность передачи тревожных радиосигналов от радиокнопок в условиях прямой видимости достигает 1000 м, от стационарных передатчиков – 2-3 км. Реальная дальность передачи зависит от наличия препятствий распространению радиоволн, интенсивности радиопомех, типа антенны передатчика и т.п. К приемнику можно подключить выносную антенну, что позволяет существенно увеличить радиус действия системы, особенно в сложных условиях застройки.

При эксплуатации приемника следует иметь в виду, что мощность передатчиков системы невелика, а рабочая частота разрешена к применению для устройств других производителей, поэтому тревожные сигналы могут быть подавлены мощными посторонними радиосигналами или помехами.

В системе «Риф Ринг RR-701R» используется принцип «прыгающих радиочастот», который применяется в современных высоконадежных системах радиосвязи. В соответствии с этой технологией каждый выход в эфир объектовых передатчиков осуществляется на новой частоте. В системе «Риф Ринг RR701R» используются 1024 заранее запрограммированных значений рабочей частоты. Каждый передатчик имеет свой псевдослучайный алгоритм скачков частоты. Базовая станция системы отслеживает по заданному псевдослучайному алгоритму скачки частоты передатчика, что исключает потерю передавае-

14

мых сообщений. Таким образом, удается существенно увеличить помехозащищенность системы.

Технические характеристики: Информационная емкость: 8 передатчиков

Рабочая частота: 433,92 МГц, стабилизирована кварцевым резонатором Напряжение питания: от 10 В до 15 В Ток потребления: не более 100 мА Параметры релейного выхода:

максимальное напряжение 72 В при токе до 100 мА максимальный ток 2 А при напряжении 12 В Диапазон рабочих температур: от –20 до +40 0С Габаритные размеры (без антенны): 110х110х38 мм

2. Индикация и сброс тревоги

При поданном на приемник питании и отсутствии тревоги на передней панели приемника горит зеленый светодиод «Питание», реле шлейфа выключено (состояние НОРМА). В случае приема тревожного радиосигнала с любого зарегистрированного передатчика приемник переходит в состояние ТРЕВОГА.

При тревоге срабатывает реле приемника (подробное описание работы релейного выхода приведено ниже), включается звуковой сигнал и начинает мигать красный светодиод, соответствующий условному номеру передатчика, с которого поступил тревожный радиосигнал. Выключить световую и звуковую тревожную индикацию можно только посредством ручного сброса тревоги.

15

Рис. 10. Вид приемника с надписями

Если до ручного сброса поступают тревожные сигналы с других передатчиков, то светодиоды, соответствующие их номерам, тоже начинают мигать. Реле будет срабатывать при поступлении каждого радиосигнала от любого зарегистрированного передатчика. Приемник может работать вообще без ручного сброса, отображая тревоги от всех сработавших хотя бы один раз передатчиков. Если по условиям эксплуатации нежелательно подавать тревожный звуковой сигнал, то его можно отключить (режим ТИХАЯ ТРЕВОГА). Для этого следует снять джамперную перемычку BUZZER (см. рис. 11).

При снятой джамперной перемычке BUZZER отключаются все звуковые сигналы, в том числе служебные.

После того, как зафиксирован номер сработавшего передатчика, следует нажать кнопку СБРОС.

Сразу после нажатия кнопки СБРОС тревожный звуковой сигнал выключится, реле приемника переключится в состояние НОРМА (если оно еще не выключилось автоматически), мигающий светодиод номера передатчика погаснет.

Если тревога поступала с нескольких передатчиков (мигает несколько светодиодов), то производится последовательный сброс индикации тревог. После первого нажатия на кнопку сбрасывается первая поступившая тревога и гаснет светодиод, соответствующий первой поступившей тревоге. После второго нажатия гаснет следующий мигающий светодиод, если он есть, и т.д. Количество нажатий для полного сброса тревоги равно количеству сработавших передатчиков.
