Следует отметить, что при втором и последующих нажатиях кнопки СБРОС светодиоды индикации тревоги гасятся не в порядке поступления тревожных радиосигналов, а в порядке возрастания условных номеров.

Во время последовательного сброса нескольких тревог приемник продолжает контролировать эфир и в случае поступления нового тревожного сигнала включает реле, звуковой сигнал и индикацию номера сработавшего передатчика мигающим светодиодом. Новой тревогой считается сигнал от передатчика, не находящегося в данный момент в тревоге (если передатчик или вообще не был в тревоге, или уже сброшен). Отметим еще раз, что реле срабатывает для всех поступивших сигналов, а не только для новых.

При отключении и последующем включении питания восстанавливается состояние приемника на момент отключения (НОРМА или ТРЕВОГА и номера сработавших передатчиков).

3. Релейный выход приемника

Релейный выход приемника можно использовать для включения в тревожный шлейф различных объектовых устройств или для управления внешними устройствами (сиреной, устройством автодозвона по телефонной линии и т.п.).

При подключении к релейному выходу необходимо учитывать максимально допустимые значения коммутируемого тока и напряжения.

Реле приемника имеет контакты на переключение. Общий контакт реле маркирован на плате как 4О, нормально разомкнутый – 4НР, нормально замкнутый – 4НЗ. При включении в тревожный шлейф обычно используются нормально замкнутые контакты реле с последовательно включенным оконечным резистором (см. рис. 11), а для включения питания внешних устройств – нормально разомкнутые контакты.

Релейный выход может работать в одном из трех режимов:

1)реле срабатывает после поступления тревожного радиосигнала и через интервал времени около 2 минут после срабатывания автоматически выключается, если после автоматического выключения реле поступит сигнал с этого же или с другого передатчика, реле снова сработает на 2 минуты и т.д.;

2)аналогично режиму 1, но реле срабатывает при поступлении каждого радиосигнала на время около 3 с;

3)реле срабатывает после поступления первого тревожного радиосигнала

ивыключается только после нажатия на кнопку СБРОС.

При включении в тревожный шлейф обычно используется режим 2, режим 1 удобно использовать для включения сирены, а режим 3 – для управления внешними сигнальными устройствами.

Режим релейного выхода задается установкой джамперных перемычек 1 и 2 (табл. 2).

17

Значки «+» и «–» обозначают, что перемычка установлена или не установлена соответственно. Снятые перемычки рекомендуется надевать на один штырек, чтобы не потерять. После перестановки перемычек необходимо выключить и снова включить питание приемника.

4.Подготовка к работе и обучение

Содним приемником могут использоваться максимально 8 передатчиков. Перед началом работы необходимо зарегистрировать в энергонезависимой памяти приемника индивидуальный код каждого используемого передатчика (провести обучение). Индивидуальный код каждого передатчика уникален и присваивается ему при производстве. При обучении передатчикам присваиваются условные номера от 1 до 8 в произвольном сочетании. При необходимости

влюбое время можно зарегистрировать новые передатчики или удалить старые. Отметим, что один передатчик можно зарегистрировать в памяти нескольких приемников.

Перед началом обучения снимите крышку корпуса приемника, аккуратно нажав защелку слева или справа. Подключите выключенный источник питания постоянного тока к винтовым колодкам приемника, соблюдая полярность (приемник защищен от подключения питания обратной полярности), или выключите питание, если оно включено. Установите перемычку 7 ОБУЧЕНИЕ. Если передатчики в момент обучения находятся в непосредственной близости (менее метра), то антенну приемника подключать не нужно, т.к. это может привести к его перегрузке. Включите питание – приемник перейдет в режим просмотра списка зарегистрированных кнопок.

В режиме обучения горит один из светодиодов приемника, показывающих условный номер одной из 8 ячеек памяти приемника, выделенных для хранения индивидуальных номеров зарегистрированных передатчиков. Если ячейка занята, т.е. в нее уже записан какой-либо передатчик, то светодиод мигает, если свободна – горит постоянно.

Сразу после включения приемника в режиме обучения отображается состояние ячейки номер 1. Чтобы перейти к следующей ячейке нажмите кнопку СБРОС приемника на 0,5-1,0 с. Каждое нажатие на кнопку увеличивает номер

18

отображаемой ячейки на единицу, причем после номера 8 снова следует номер

1.

Регистрация нового передатчика

Перейдите к свободной ячейке с тем условным номером, который Вы хотите присвоить новому передатчику, и передайте с него специальный сигнал обучения. Записать новый передатчик в занятую ячейку невозможно, предварительно следует удалить записанный в нее передатчик.

Методика передачи сигнала ОБУЧЕНИЕ от передатчика приведена выше в его описании.

На стационарный передатчик RR-701TS при обучении следует подать питание при любом нарушенном шлейфе. После передачи трех тревожных сигналов, т.е. приблизительно через 10 с после включения питания, будет один раз передан сигнал обучения, после чего еще три раза будет передан тревожный сигнал.

Если данный передатчик уже был ранее зарегистрирован в другой ячейке памяти данного приемника, то при приеме сигнала ОБУЧЕНИЕ будет подан звуковой сигнал, но запись в ячейку не будет произведена. Приемник останется в текущей свободной ячейке (номер не мигает).

Чтобы проверить, зарегистрирован ли передатчик в памяти данного приемника и под каким номером, подайте с него тревожный сигнал. Если передатчик зарегистрирован, то будет подан звуковой сигнал, приемник перейдет к соответствующей ячейке и начнет мигать светодиод ее номера. Тревожный сигнал с незарегистрированного передатчика игнорируется.

Удаление передатчика

Перейдите к занятой ячейке, номер которой соответствует удаляемому передатчику. Нажмите и удерживайте кнопку СБРОС. Приблизительно через 2 секунды будет подан звуковой сигнал, ячейка будет очищена, светодиод номера перестанет мигать, и кнопку можно отпустить.

Для окончания обучения снимите перемычку 7 ОБУЧЕНИЕ, выключите и снова включите питание приемника, приемник вернется в рабочий режим. Проверьте прохождение тревожных сигналов от всех вновь зарегистрированных передатчиков.

5. Выбор антенны и места для установки приемника

При относительно невысоких требованиях к радиусу действия системы приемник можно использовать с штыревой антенной, входящей в комплект поставки.

19

Место установки приемника с штыревой антенной следует выбрать опытным путем, добиваясь надежного приема тревожных извещений со всех охраняемых объектов или помещений. Приемник необходимо размещать вертикально, антенной вверх, на максимальном расстоянии от линий электропроводки и массивных металлических предметов (сейфы, стеллажи, трубы отопления, решетки и т.п.), а также не ближе 50 см от железобетонного потолочного перекрытия. К железобетонным стенам приемник рекомендуется крепить при помощи неметаллического кронштейна или иным способом, обеспечивающим зазор между антенной и стеной не менее 10 см (например, к шкафу и т.п.). Невыполнение этих требований снижает дальность приема.

Если перемещением приемника не удается устранить все «мертвые зоны», а также для увеличения зоны приема, можно разместить в разных местах несколько приемников, «обученных» одному набору радиокнопок. Релейные выходы приемников при этом можно подключить к одному или разным шлейфам сигнализации.

Если нет уверенного приема сигналов от стационарного передатчика, то можно также попытаться подобрать место установки этого передатчика.

Если дальность действия с штыревой антенной недостаточна, особенно если приемник размещается внутри железобетонных строений, то следует подключить более эффективную выносную антенну. В этом случае центральная жила коаксиального кабеля фидера антенны присоединяется к левому гнезду антенной колодки, а оплетка – к правому гнезду. Кабель рекомендуется прижать к плате приемника стяжкой. Место размещения выносной антенны зависит от расположения передатчиков и выбирается с учетом рекомендаций по установке использованной антенны.

Не следует устанавливать несколько приемников системы «Риф Ринг701» ближе 2-3 м друг от друга, т.к. это приводит к существенному снижению дальности приема вследствие взаимных наводок сигналов гетеродина.

6. Монтаж приемника

Для крепления к стене в левой и правой части основания корпуса имеются овальные крепежные отверстия. Наметьте места под два шурупа, просверлите отверстия и закрепите приемник на стене (но не затягивайте шурупы). Форма отверстий позволяет при окончательной установке скомпенсировать неточность разметки крепежных отверстий и выровнять приемник. Проложите линии питания, релейного выхода и расширителя. Пропустите проводники через отверстие в нижней части основания и подключите их к винтовым колодкам приемника в соответствии с монтажной схемой. Подключите выносную антенну, если она используется. Установите на место крышку корпуса и окончательно проверьте работу приемника совместно со всеми передатчиками.

20

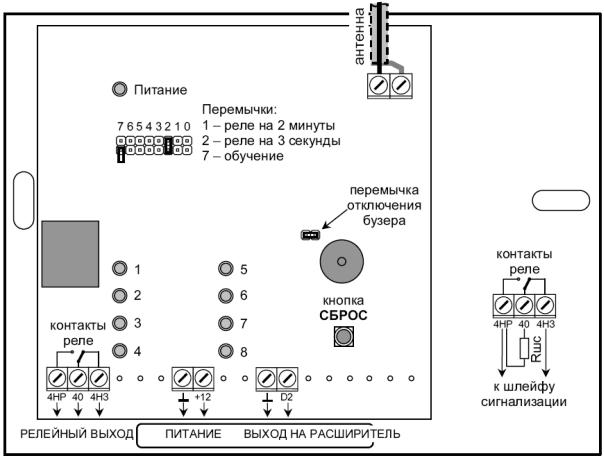

Рис. 11. Монтажная схема приемника и пример монтажа реле в шлейф

7.Задание по работе

7.1.Ознакомление с инструкцией и режимами работы приемника.

7.2.Изучение релейного выхода приемника.

7.3.Обучение приемника новому передатчику по заданию преподавателя.

7.4.Ознакомление с условиями выбора антенны и мест установки приемника.

8.Содержание отчета

8.1.Название и цель работы.

8.2.Вид приемника с надписями на лицевой панели.

8.3.Монтажная схема приемника.

8.4.Таблица срабатывания (не срабатывания) системы датчик-передатчик- приемник.

8.5.Схема срабатывания (не срабатывания) в программе LOGO! Soft Comfort.
