0,6 … 0,8 ∙ .

(4.8)

Длину выходного конца вала-шестерни под шкив ремѐнной передачи выбираем по диаметру dB1 =45 мм из табл. 4.1: Принимаем 1 = 82 мм.

Учитывая, что по заданию на проектирование на ведомом валу установлена муфта зубчатая, длину выходного конца ведомого вала под полумуфту выбираем по табл. 9.2:

lM2 =105 мм.

Определяем длину шпоночного паза на выходном участке валашестерни:

	=	− 10 = 82 − 10 = 72 мм.	(4.9)
шп1	2

Длина шпоночного паза на выходном конце ведомого вала:

	шп2	=	− 10 = 105 − 10 = 95 мм.
		2
Диаметр ступицы колеса:
СТ =	1,5 … 1,6		∙ 70 = 105 … 112 мм.	(4.10)
Принимаем СТ = 110 мм.
Длину ступицы колеса принимаем равной ширине колеса:
	СТ = 2 = 50 мм.			(4.11)
Толщина обода:
= 2,2 ∙ + 0,05 ∙ 2 = 2,2 ∙ 3 + 0,05 ∙ 50 = 9,1 мм.				(4.12)
Принимаем S = 9 мм.
Толщина диска зубчатого колеса:
= 0,3 … 0,4 ∙ 2 =			0,3 … 0,4 ∙ 50 = 15 … 20 мм.	(4.13)

Принимаем С = 20 мм.

Длину посадочной поверхности под зубчатое колесо на ведомом валу назначаем на (2...3) мм меньше СТ.

Принимаем 2 = 47 мм.

5 ОСНОВНЫЕ КОНСТРУКТИВНЫЕ РАЗМЕРЫ КОРПУСА РЕДУКТОРА

Корпус редуктора предназначен для размещения и координации, организации системы смазки деталей зубчатых передач и защиты их от загрязнения. Корпусом воспринимаются силы, возникающие е зубчатом зацеплении, а также реакции опор.

Толщину стенки редуктора назначают равной 6 мм и более, согласно требованиям технологии литья и условиям необходимой прочности и жѐсткости.

Определяем толщину стенки корпуса редуктора:

= 1,3 ∙ 4		= 1,3 ∙ 4
= 1,3 ∙ 4		= 1,3 ∙ 4	1288,4 = 7,78 мм.	(5.1)
	2

Принимаем δ = 8 мм.

Диаметр винтов крепления крышки редуктора к основанию корпу-

са:
	= 1,25 ∙ 3		= 1,25 ∙ 3			= 13,6 мм.	(5.2)
	= 1,25 ∙ 3		= 1,25 ∙ 3		1288,4	= 13,6 мм.	(5.2)
		2
Принимаем		= 14 мм. (т.е. с резьбой М14).

Диаметр винтов крепления редуктора к фундаменту (или раме):
	= 1,25 ∙			= 1,25 ∙ 14 = 17,5 мм.			(5.3)
	ф						(5.3)
Принимаем ф = 18 мм. (М18).
Длина фланца корпуса редуктора (Рис. 6.1):
	2 = 2	+ 2 = 33 + 22 = 55 мм.					(5.4)
Ширина фланца корпуса редуктора:
3 =	2 … 2,2	∙ =		2 … 2,2 ∙ 8 = 16 … 17,6 мм.			(5.5)

Принимаем 3 = 17 мм.
Расстояние между дном корпуса редуктора и нижней точкой по-
верхности колеса:
0 ≥ 3 ∙ = 3 ∙ 10 = 30 мм.	.
	.

6 ЭСКИЗНАЯ КОМПОНОВКА РЕДУКТОРА

После определения основных параметров зубчатых колѐс, валов, выбора подшипников приступают к вычерчиванию редуктора.

Для получения представления о конструкции, размерах деталей передач и их относительном расположении выполняют эскизный проект в масштабе 1:1.

При этом достаточно изображение двух схематичных проекций редуктора (Рис. 6.1) вида спереди и вида сверху (со снятой крышкой).

Основные размеры вала-шестерни, ведомого вала, зубчатого колеса, некоторые параметры корпуса редуктора приведены в предыдущем разделе.

Эскизную компоновку редуктора рекомендуют выполнять в следующей последовательности.

1.Намечают расположение проекций компоновки (редуктора) в соответствии с кинематической схемой привода и наибольшими размерами зубчатых колѐс.

2.Проводят оси проекций и осевые линии валов.

3.Вычерчивают зубчатую пару (колѐс) в соответствии с полученными ранее расчѐтными геометрическими параметрами (разд. 2).

4.Вычерчивают внутренний контур стенок корпуса редук-

тора.

5.Вычерчивают ведущий и ведомый валы с соответствующими ступенями.

6.Вычерчивают контуры подшипников ведущего и ведо-

мого вала.

7.Схематично вычерчивают крышки подшипников.

8.Проставляют необходимые размеры.

9.Размеры врезных и торцовых крышек подшипников, глухих и с отверстиями под манжетное уплотнение (рисунки 6.2, 6,4), приведены в табл. 6.1. и табл. 6.3.

Размеры под манжетное уплотнение выбирают из табл. 6.2.

Размер a =2 мм, а1 =1 мм при D≤ 95 мм;

а=3 мм, а1=1,5 мм при D ≥ 100 мм.

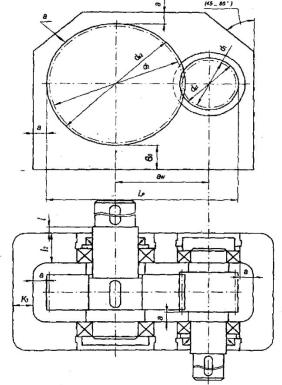

Рис. 6.1. Эскизная компоновка одноступенчатого цилиндрического редуктора

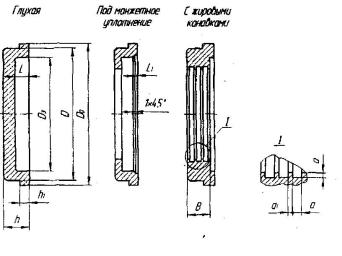

Рис. 6.2. Крышки врезные глухие и с отверстиями Таблица 6.1

Крышки врезные глухие и с отверстиями, мм.

D	D0	D3	h	h1	L	L1	B
40	43	34		3
42	46	34		3
42	46	34
47	52	38	14	4	8
52	56	44		4
52	56	44
62	67	52				2	10
72	77	62		5		2	10
72	77	62		5
80	85	72	16
85	92	72	16		10
85	92	72			10
90	95	80
95	102	80		7
100	105	90	20	7
100	105	90
110	117	95			12	3	15
110	117	95			12	3	15
120	126	100

Резиновые армированные манжеты для валов (см. Рис. 6.3) приведены в таблице 6.2
