П13. ОФОРМЛЕНИЕ КУРСОВОГО ПРОЕКТА. ЗАЩИТА ПРОЕКТА
Расчетная часть курсового проекта должна быть оформлена в виде пояснительной записки согласно методическим указаниям [15]. Пояснительная записка должна быть сброшюрована.
Страницы пояснительной записки нумеруют арабскими цифрами, соблюдая сквозную нумерацию по всему тексту. Номер страницы без точки проставляют в центре нижней части листа.
Первой страницей любого документа является титульный лист (см. приложение 1).
Титульный лист включают в общую нумерацию страниц, но номер страницы на нѐм не проставляют.
Чертежи форматом больше чем А4, складываются «гармоникой», в соответствии с ГОСТ 2.501 - 88, и в сложенном виде должны быть формата А4. Листы складываются изображением наружу так, чтобы основная надпись оказалась на верхней лицевой стороне сложенного листа в его правом нижнем углу.
Всю расчетно-графическую документацию - ПОЯСНИТЕЛЬНУЮ ЗАПИСКУ И ЧЕРТЕЖИ, ПОМЕЩАЮТ В КАНЦЕЛЯРСКУЮ ПАПКУ – СКОРОСШИВАТЕЛЬ и представляют руководителю курсового проектирования.
При защите студент докладывает содержание задания и его реализацию в своѐм проекте, а также отвечает на вопросы преподавателей, принимающих проект.
Доклад и ответы должны быть краткими и чѐткими.
Студент должен объяснить устройство и назначение разработанного изделия, предъявляемые к нему требования, обосновать принятые конструктивные решения, выбор материалов, термообработки и пр. Он должен чѐтко представлять значение каждой детали и порядок ее расчета или выбора, последовательность передачи нагрузки от одной детали к другой и т.д.
При оценке защиты кроме качества проекта и знаний студента УЧИТЫВАЮТ ВЫПОЛНЕНИЕ УСТАНОВЛЕННЫХ СРОКОВ ПРОЕКТИРОВАНИЯ, САМОСТОЯТЕЛЬНОСТЬ и творческую инициативу.
85
П14. ИНДИВИДУАЛЬНЫЕ ЗАДАНИЯ НА КУРСОВОЕ ПРОЕКТИРОВАНИЕ
ЗАДАНИЕ 1 Привод механизма передвижения мостового крана
1 – двигатель; 2 – муфта упругая втулочно-пальцевая; 3 – цилиндрический редуктор; 4 – открытая цилиндрическая зубчатая
передача; 5 – рельс; 6 – колесо
Исходные дан- |
|
|
|
|
Варианты |
|
|
|
|
||
ные |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
|
Сопротивление |
|
|
|
|
|
|
|
|
|
|
|
движения мос- |
3,5 |
2,5 |
2,5 |
1,5 |
3,0 |
2,0 |
3,0 |
2,5 |
2,0 |
1,5 |
|
та, F, кН |
|
|
|
|
|
|
|
|
|
|
|
Скорость мос- |
1,65 |
1,0 |
2,0 |
1,65 |
1,35 |
2,0 |
1,0 |
1,65 |
1,35 |
1,0 |
|
та, V, м/с |
|||||||||||
|
|
|
|
|
|
|
|
|
|
||
Диаметр коле- |
500 |
400 |
700 |
600 |
400 |
500 |
300 |
400 |
300 |
200 |
|
са, D, мм |
|||||||||||
|
|
|
|
|
|
|
|
|
|
||
Срок службы |
|
|
|
|
|
|
|
|
|
|
|
привода Lh, |
3 |
6 |
4 |
5 |
6 |
4 |
3 |
7 |
6 |
5 |
|
лет |
|
|
|
|
|
|
|
|
|
|
|
86
ЗАДАНИЕ 2 Привод ленточного конвейера

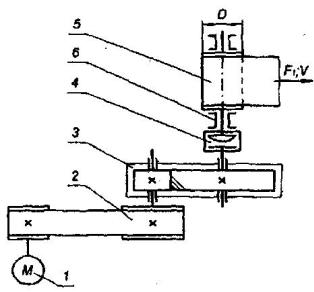

1 - двигатель; 2 - клиноременная передача; 3 - цилиндрический редуктор; 4 - муфта зубчатая; 5 - барабан; 6 - опоры
барабана
Исходные |
|
|
|
|
Варианты |
|
|
|
|
||
данные |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
|
Тяговая сила |
3,2 |
3,0 |
2,8 |
2,6 |
2,4 |
2,2 |
2,0 |
1,8 |
1,6 |
1,2 |
|
ленты, F, кН |
|||||||||||
|
|
|
|
|
|
|
|
|
|
||
Скорость лен- |
1,5 |
1,4 |
1,3 |
1,2 |
1,2 |
1,1 |
1,1 |
1,0 |
0,9 |
0,8 |
|
ты, V, м/с |
|||||||||||
|
|
|
|
|
|
|
|
|
|
||
Диаметр бара- |
250 |
250 |
275 |
275 |
250 |
250 |
225 |
225 |
200 |
200 |
|
бана, D, мм |
|||||||||||
|
|
|
|
|
|
|
|
|
|
||
Срок службы |
|
|
|
|
|
|
|
|
|
|
|
привода Lh, |
4 |
3 |
6 |
5 |
7 |
8 |
4 |
7 |
6 |
5 |
|
лет |
|
|
|
|
|
|
|
|
|
|
|
87
ЗАДАНИЕ 3 Привод галтовочного барабана
для снятия заусенцев после штамповки

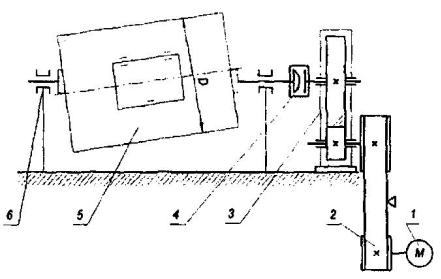

1 - двигатель; 2 - передача поликлиновым ремнем; 3 - цилиндрический редуктор; 4 - муфта зубчатая; 5 - галтовочный
барабан; 6 - опоры барабана
Исходные |
|
|
|
|
Варианты |
|
|
|
|
||
данные |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
|
Окружная си- |
|
|
|
|
|
|
|
|
|
|
|
ла на бараба- |
0,5 |
1,2 |
1,1 |
0,9 |
0,8 |
0,7 |
1,0 |
1,0 |
0,8 |
0,5 |
|
не, F, кН |
|
|
|
|
|
|
|
|
|
|
|
Окружная |
|
|
|
|
|
|
|
|
|
|
|
скорость бара- |
3,0 |
2,0 |
2,5 |
3,0 |
3,0 |
3,5 |
2,5 |
2,0 |
2,5 |
2,0 |
|
бана, V, м/с |
|
|
|
|
|
|
|
|
|
|
|
Диаметр бара- |
800 |
800 |
900 |
900 |
800 |
800 |
600 |
600 |
400 |
400 |
|
бана, D, мм |
|||||||||||
|
|
|
|
|
|
|
|
|
|
||
Срок службы |
|
|
|
|
|
|
|
|
|
|
|
привода Lh, |
6 |
4 |
5 |
5 |
7 |
6 |
5 |
4 |
6 |
7 |
|
лет |
|
|
|
|
|
|
|
|
|
|
|
88
ЗАДАНИЕ 4 Привод скребкового конвейра

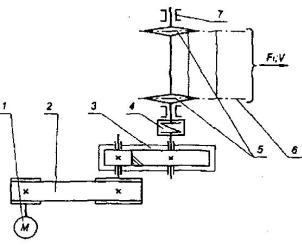

1 - двигатель; 2 - плоскоременная передача; 3 - цилиндрический редуктор; 4 - муфта зубчатая; 5 - ведущая звездочка конвейера;
6 - тяговая цепь; 7 - опоры вала ведущих звездочек
Исходные |
|
|
|
|
Варианты |
|
|
|
|
||
данные |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
|
Тяговая сила |
4,8 |
4,4 |
4,0 |
3,7 |
3,5 |
3,0 |
2,8 |
2,6 |
2,4 |
2,0 |
|
цепи, F, кН |
|||||||||||
|
|
|
|
|
|
|
|
|
|
||
Скорость тя- |
|
|
|
|
|
|
|
|
|
|
|
говой цепи, |
0,65 |
0,65 |
0,5 |
0,6 |
0,6 |
0,55 |
0,55 |
0,55 |
0,6 |
0,6 |
|
V, м/с |
|
|
|
|
|
|
|
|
|
|
|
Шаг тяговой |
80 |
100 |
80 |
80 |
100 |
80 |
80 |
100 |
100 |
80 |
|
цепи, p, мм |
|||||||||||
|
|
|
|
|
|
|
|
|
|
||
Число зубьев |
8 |
7 |
7 |
9 |
7 |
9 |
8 |
7 |
8 |
7 |
|
звездочки, z |
|||||||||||
|
|
|
|
|
|
|
|
|
|
||
Срок службы |
|
|
|
|
|
|
|
|
|
|
|
привода Lh, |
4 |
6 |
5 |
7 |
4 |
3 |
6 |
4 |
7 |
5 |
|
лет |
|
|
|
|
|
|
|
|
|
|
|
