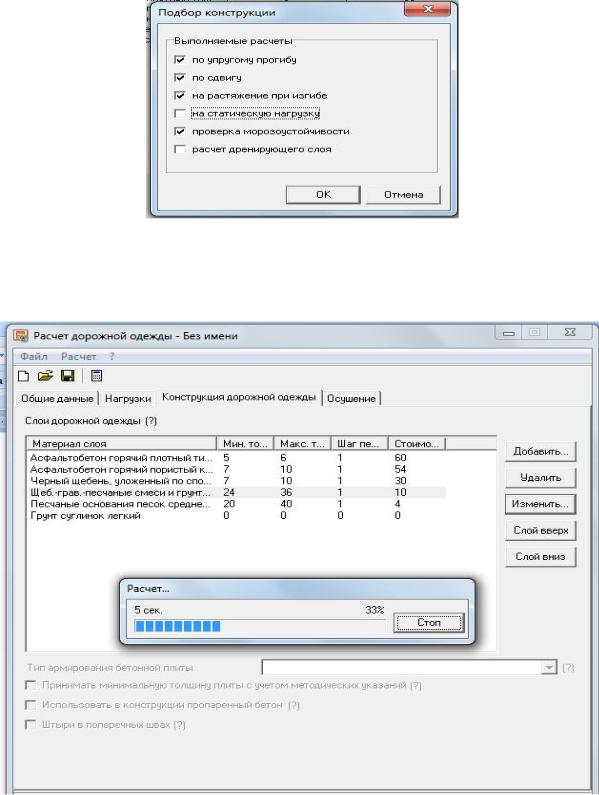

В появившемся меню Выполняемые расчеты отметить флажками критерии, по которым следует выполнить подбор конструкции
(рис. 1.8).
Рис. 1.8. Выбор критериев расчета конструкции
После нажимаем ОК и производим расчет (рис. 1.9).
Рис. 1.9. Процесс подбора конструкции
16

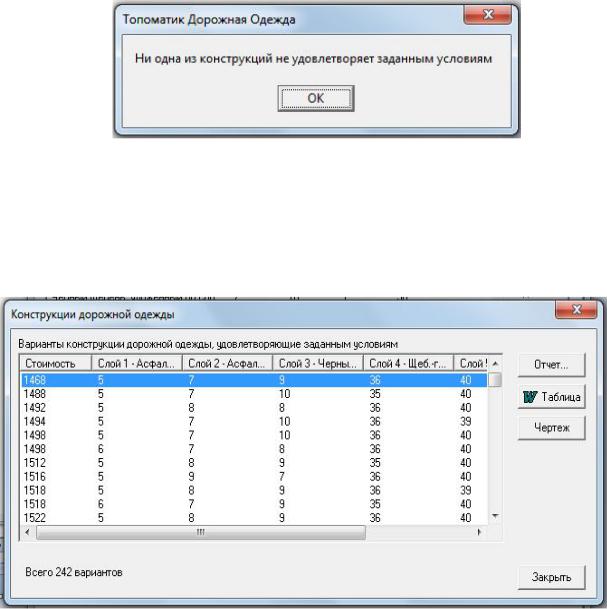

В случае появления сообщения (рис. 1.10) следует увеличить максимальную толщину слоя и повторить расчет. При этом необходимо учитывать технологические особенности устройства слоев (толщина укладки, толщина уплотнения и др.).
Рис. 1.10. Сообщение
После расчета появляется таблица Конструкции дорожной оде-
жды, Варианты конструкции дорожной одежды, удовлетворяю-
щие заданным условиям, с результатами расчета (рис. 1.11).
Рис. 1.11. Варианты конструкции дорожной одежды
Слева указана условная стоимость 1 м2 конструкции. Синим цветом выделен самый выгодный вариант конструкции. Можно просмотреть любой вариант конструкции.
Нажимаем клавишу Отчет. Появляется вкладка (рис. 1.12).
17

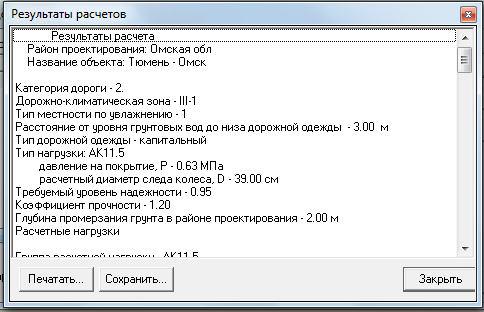

Рис. 1.12. Сохранение результатов расчета
Внизу вкладки выбираем позицию Сохранить.
Даем имя файлу и место, где сохраним результаты расчета (например, Вариант-1, Мои документы). Следует иметь в виду, что файл сохраняется в формате – txt. После сохранения файла нажимаем За-
крыть.
В результаты расчета следует внести корректировки по названию материалов каждого слоя – это должен быть один вид материала.
Следует обратить внимание и на вид применяемого вяжущего в конструктивном слое.
Распечатка результатов расчета приведена в приложении Ж. Можно создать рисунок конструкции дорожной одежды при на-
жатии клавиши Чертеж. С появившимся сообщением следует согласиться. Появится рисунок конструкции дорожной одежды.
Просмотреть чертеж можно с помощью программы Paint.
2. ЖЕСТКАЯ ДОРОЖНАЯ ОДЕЖДА
2.1. Общие понятия
Проектирование жестких дорожных одежд в настоящее время выполняется по «Методическим рекомендациям…» [4], которые распространяются на проектирование жестких дорожных одежд автомобиль-
18
ных дорог общего пользования, подъездных дорог к промышленным предприятиям, внутрихозяйственных сельских дорог различных категорий с покрытиями:
–цементобетонными монолитными на различных видах основания;
–асфальтобетонными на основаниях из цементобетона;
–сборными из предварительно напряженного железобетона, железобетона, армобетона на различных видах основания.
В дорожных одеждах различают следующие конструктивные слои:
–покрытие – верхняя часть одежды, воспринимающая усилия от колес автомобилей и подвергающаяся непосредственному воздействию атмосферных факторов;
–основание – часть одежды, обеспечивающая совместно с покрытием перераспределение и снижение давления на нижележащие дополнительные слои или грунт земляного полотна;
–дополнительные слои основания – слои между основанием и грунтом земляного полотна. Эти слои основания выполняют морозозащитную, дренирующую и теплоизолирующую функции.
Проектирование дорожных одежд с учетом свойств земляного полотна представляет собой единый процесс конструирования и расчета их на прочность, деформативность, морозоустойчивость и дренирующую способность, а также технико-экономического обоснования вариантов. Конструированию и расчету посвящены соответствующие разделы Рекомендаций [4].
Основными положениями раздела конструирования надлежит пользоваться при назначении вида покрытия и его минимально необходимой толщины, швов сжатия и расширения в покрытии, их конструкции, предельных расстояний между швами; при выборе материалов для устройства слоев основания и назначении их минимальной толщины; при выборе материалов для устройства дополнительных слоев основания.
Врасчетной части Рекомендаций [4] определяют расчетные и нормативные нагрузки, размеры основных конструктивных элементов (толщину и длину плит, толщину слоев основания, армирование плит
ишвов, необходимость устройства швов расширения и расстояние между ними) для различных видов покрытия, категорий дорог, для различных величин транспортных нагрузок, грунтовых и природноклиматических условий.
19
Расчетом определяют рациональные варианты конструкции по ряду показателей технико-экономического сравнения, а также конструкцию дренирующих и морозозащитных слоев.
Для определения приведенной стоимости при вариантном проектировании руководствуются сроками службы, вытекающими из долговечности материала верхнего слоя покрытия, которые для дорожных одежд капитального типа с цементобетонным покрытием составляют не менее 25 лет, а для дорожных одежд с асфальтобетонным покрытием на бетонном основании – не менее 20 лет.
Толщина бетонных покрытий должна быть, как правило, одинаковой по всей ширине проезжей части. На шестиполосных покрытиях толщину крайних внешних полос допускается увеличивать на 2 см для обеспечения проезда тяжелых автомобилей. Бетонные покрытия могут быть однослойными или при наличии соответствующего технологического оборудования – двухслойными, устраиваемыми методом сращивания слоев с одновременным уплотнением верхнего и нижнего слоев, с толщиной верхнего слоя не менее 6 см.
Толщину бетонных покрытий h определяют расчетом.
Впокрытии устраивают продольные и поперечные швы (сжатия
ирасширения), делящие покрытие на плиты определенной длины и ширины. В конце рабочей смены или при длительных перерывах в бетонировании (более 2 – 4 ч) устраивают рабочие швы по типу швов сжатия и при необходимости швы расширения. Для предохранения покрытия от трещинообразования в раннем возрасте часть швов сжатия устраивают как контрольные и в свежеуложенном бетоне.
Вшвах предусматривают штыревые соединения. Пазы швов заполняют герметизирующим материалом.
Дорожные одежды рассчитывают с учетом состава транспортного потока, перспективной интенсивности движения к концу срока службы, грунтовых и природно-климатических условий.
Расчет производят в следующих случаях:
– при проектировании дорожных одежд;
– при определении возможности разового пропуска тяжелых нагрузок по существующему покрытию;
– при определении рациональности новых конструктивных или технологических решений.
Расчет выполняют по предельным состояниям, определяющим пределы работоспособности того или иного элемента конструкции, на основании расчетных схем, используя нормируемые расчетные пара-
