Отношение диаметра коренной шейки к диаметру цилиндра D (dk / D = 0,6 − 0,7), длины коренной шейки Lк / D = 0,6 − 0,7; длины шатунной шейки Lш / D = 0,5 − 0,8; толщины щеки Eщ / D = 0,2.

Длина одного колена вала lкол равняется (1,3 − 1,5)D. Принимаем длину колена вала lкол , равной 1,315·D. При диаметре цилиндра

D = 0,076 м величина lкол = 0,1 м.

9.3.2. Определение частоты собственных крутильных колебаний приведенной системы

Для упрощения расчетов систему, состоящую из нескольких масс, заменяем эквивалентной, состоящей из двух масс. Объединенный момент инерции должен быть равен сумме моментов инерции приведенных масс каждого цилиндра:

где lкол − приведенная длина колена. Приведенная общая длина равна

где Jкол − момент инерции колен вала (в нашем примере значение Jкол = 0,01 кг·м2); Jн.ч.ш − момент инерции вращающейся нижней части шатуна

Jн.ч.ш 2/3 0,5 0,03752 0,00047 кг м2.

Jп.ч − момент инерции от поступательно движущихся масс;

JД 0,01 0,00047 0,014 0,03 кг· м2.

Jоб Ji 0,03 4 0,12 кг м2.

Жесткость вала

где G = 8 1010 Н/м2 − модуль упругости при кручении материала; Jр= ∙dk4/32 – полярный момент инерции сечения вала, м4 (dк − диаметр коренной шейки 0,05 м).

Жесткость вала представляет собой момент (Н м), который необходимо приложить к валу, чтобы закрутить его на 10.

Общая жесткость системы, расположенной между массой маховика и объединенной массами коленчатого вала,

9.3.3. Определение резонансной критической частоты вращения

Период и число колебаний двухмассовой приведенной системы

C1 3100

Частота вращения коленчатого вала двигателя, соответствующая резонансному режиму,

где z – число цилиндров.

nр 2 29 600 14800 мин 1. 4

Если величина np окажется в указанном диапазоне минимальной

и максимальной частоты вращения, то в процессе работы двигателя могут возникнуть резонансные колебания, вследствие чего в коленчатом валу появятся дополнительные напряжения, опасные в отношении его прочности.

Резонансное число оборотов двигателя определяют исходя из основного уравнения резонанса

где K – это порядок резонирующей моторной гармоники. Для четырехтактных двигателей значение К = 0,5;1;1,5;2;2,5;3 и т.д. Для двух-

тактных двигателей К = 1;2;3;4 и т.д.; р np 3,14 14800 15491/c 30 30

– средняя угловая скорость вращения коленчатого вала двигателя при резонансном числе оборотов np коленчатого вала по отношению к

K-й гармонике.

Для обеспечения равенства левой и правой частей уравнения (9.31) величина К должна быть равна 9,5.

Так как двигатель работает в диапазоне nmin 600мин 1 до nmax

(например, nmax 6000мин 1), то для того, чтобы К-я гармоника возбудила резонансное колебание, необходимо выполнение еще од-

ного условия [8, 19]:

зоне частот вращения коленчатого вала двигателя (600 − 6000 мин-1).

9.3.4. Выработка рекомендаций, устраняющих крутильные колебания

Если резонансное число оборотов находится в зоне частот работы двигателя, то для устранения резонанса и уменьшения амплитуд вынужденных крутильных колебаний изменяют конструкцию криво- шипно-шатунного механизма или применяют гасители крутильных колебаний.

На рис. 9.3 показаны конструкции гасителей крутильных колебаний, установленные на свободном конце коленчатого вала.

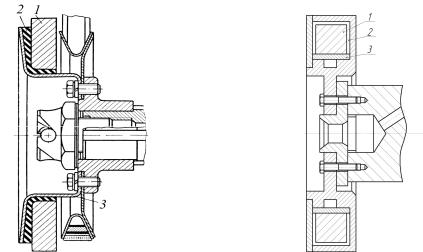

Рис. 9.3. Гасители крутильных колебаний:

а – с резиновым упругим слоем; б – жидкостного типа

Маховик 1 (рис. 9.3, а) соединен с диском 3 упругим резиновым слоем 2. При возникновении крутильных колебаний маховик 1 скручивает и раскручивает резиновый слой 2. Часть энергии возмущающих моментов поглощается внутренним трением резинового слоя. Данная система «расстраивает» возникшие крутильные колебания, уменьшает опасную амплитуду резонанса.

На некоторых двигателях применяют гасители колебаний жидкостного типа (рис. 9.3, б). В закрытом корпусе гасителя, который жестко прикреплен к свободному концу коленчатого вала, расположен

диск (маховик). Между поверхностями вращающегося диска и корпусом демпфера имеются зазоры 0,2 − 2,5 мм, которые заполнены силиконовой жидкостью. Полиметилсилоксановая (силиконовая) жидкость имеет хорошую смазывающую способность, низкую температуру застывания, малую зависимость вязкости от температуры.

При резонансных колебаниях скорость вращения корпуса и диска становятся различными. Диск, двигаясь относительно корпуса, создает силу жидкостного трения. Энергия крутильных колебаний снижается, что уменьшает амплитуду колебаний и устраняет резонанс.

Согласно закону Ньютона сила внутреннего трения (Н), возникающая между слоями силиконовой жидкости и диском, определится выражением

где – коэффициент динамической вязкости, (Н·с/м2); S – площадь соприкасающихся слоёв, м2; / х – градиент скорости между диском и жидкостью, 1/с.

Подводя итог, отметим следующее. Крутильные колебания коленчатого вала были оценены с использованием дифференциального исчисления. Значение частоты вращения коленчатого вала, соответствующей резонансному числу оборотов np =14 800 мин-1, находится

вне диапазона частот вращения двигателя. Из выражения (9.32) следует, что при частоте вращения коленчатого вала, равной 3120 мин-1 двигателя автомобиля типа ВАЗ и резонирующей моторной гармонике, соответствующей 9,5, могут возникнуть резонансные колебания. В данном случае необходимо изменить конструкцию кривошипношатунного механизма (размеры, жесткость, массы) или применить гаситель крутильных колебаний.

Контрольные вопросы

1.Причины возникновения крутильных колебаний коленчатых валов двигателей.

2.Что называют колебанием, периодом, частотой, амплитудой?

3.Свободные крутильные колебания вала с одной массой.

4.Вынужденные крутильные колебания вала с одной массой.

5.Последовательность расчета вала на крутильные колебания.

6.Как определяются моменты инерции маховика, колена вала, шатуна, поршня?

7.Что называют резонансом?

8.Устройство гасителей крутильных колебаний.
