Материал: 2461

Окончание табл. 3.9

В табл. 3.9 приведены основные параметры гидромотора серии

PGM 620.

В табл. 3.10 приведены основные параметры гидромотора серии

Примечание. Приведенные в табл. 3.9, 3.10 значения основных параметров гидромоторов имеют место при вязкости жидкости 30 сСт.

116

3.2.2. Аксиально-поршневые гидромоторы

Аксиально-поршневые гидромоторы с регулируемым рабочим объемом (регулируемые) компании Parker серий V12, V14 имеют в конструкции ломаную ось и предназначены для работы в открытых и закрытых контурах на мобильных машинах. Данные гидромоторы могут работать при очень высоких частотах вращения. Высокий общий КПД во всем диапазоне рабочих объемов, небольшие габариты, низкий уровень шума – это основные достоинства данной серии гидромоторов /35/.

На рис. 3.13 изображен общий вид аксиально-поршневого гидромотора серии V12.

117

Окончание табл. 3.11

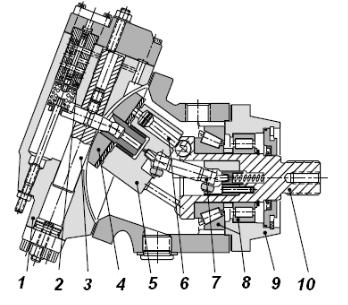

с многослойным поршневым кольцом; 7 – синхронизирующий вал; 8 – роликовые подшипники; 9 – корпус подшипника;

10 – выходной вал

В табл. 3.11 приведены основные параметры гидромоторов серии V12. На рис. 3.14 изображен поперечный разрез гидромотора серии

V12.

Новым поколением регулируемых гидромоторов с ломаной осью являются гидромоторы серий V14 /35/. Данные гидромоторы предназначены для эксплуатации в трансмиссиях с открытым и закрытым контурами, в машинах высокой мощности (экскаваторы, машины для

118

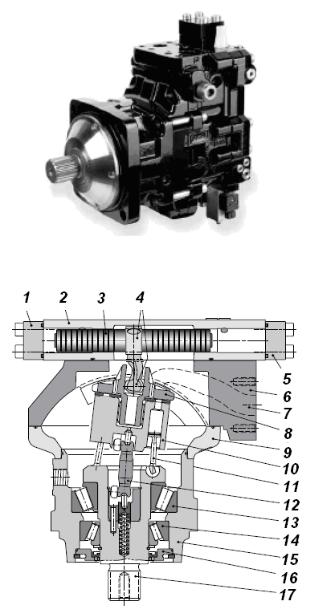

горных работ, колесные погрузчики, приводы лебедок) /35/. На рис. 3.15 изображен общий вид аксиально-поршневого гидромотора серии V14, а на рис. 3.16 – поперечный разрез гидромотора серии V14.

Рис. 3.16. Поперечный разрез гидромотора серии V14 /35/:

1 – торцевая крышка; 2 – модуль регулятора; 3 – поршень установки; 4 – соединительный рычаг; 5 – торцевая крышка;

6 – модуль подключения; 7 – главный порт нагнетания; 8 – секция клапанов; 9 – промежуточный корпус; 10 – гильза цилиндра;

11 – сферический поршень; 12 – синхронизирующий вал; 13 – внутрений роликовый подшипник;

14 – наружний роликовый подшипник; 15 – корпус подшипника; 16 – уплотнения вала с фиксатором; 17 – выходной вал

119

В табл. 3.12 приведены основные параметры гидромотора серии

V14 фирмы Parker.

Таблица 3.12

Технические характеристики гидромотора V14 /35/

Нерегулируемые г дромоторы данной фирмы представлены гидромоторами для грузовых автомобилей серии F1.

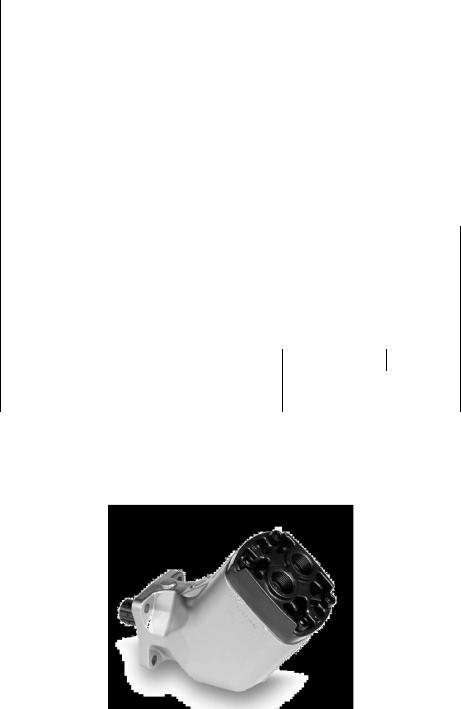

На рис. 3.17 изображен общий вид гидромотора серии F1.

Рис. 3.17. Гидромотор для грузовых автомобилей серии F1

120
