Материал: 2461
Таблица 3.19
Основные параметры гидромоторов серии М5Х /38/
Модель |
Рабочий |
Давление |
|
Скорость |
Номинальный |
|
Масса, |
||
|
объем, |
макс., |
|
макс., |
крутящий мо- |
|
кг |
||
|
см3 |
МПа |
|
|
об/мин |
мент, Нм |
|
|
|
|
|
|
|
|
|
|
|
|
|
M2X63CHB-RG06D |
1230 |
276 |
|
|
115 |
5400 |
|
104 |
|
M5X130CHB-RG11D |
2590 |
260 |
|
|
92 |
10700 |
|
217 |
|
M5X130CHB-RG14D |
2590 |
324 |
|
|
92 |
13800 |
|
280 |
|
M5X180CHB-RG14D |
3400 |
255 |
|
|
84 |
13800 |
|
289 |
|
M5X180CHB-RG20D |
4540 |
287 |
|
|
67 |
20700 |
|
419 |
|
Аксиально-поршневые гидромоторы фирмы Либхер представле- |
|
||||||||
ны на рис. 3.24, 3.25, 3.26. |
|
|
|
И |
|
|
|
||
|
|
|
|
|
|
|
|||
|
|
|
|
Д |
|
|
|
||
|
|
|
А |
|
|
|
|
||
|
|
б |
|
|
|
|
|
|
|
|
и |
|
|
|
|
|
|
|
|
С |
|
|
|
|
|
|
|
|
|

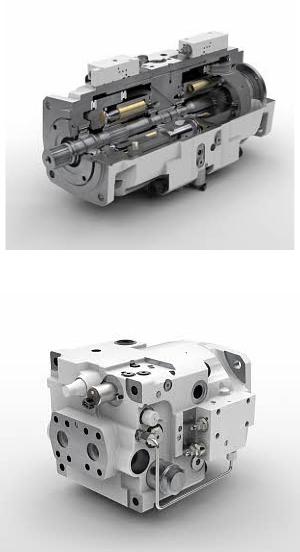

Рис. 3.24. Гидромотор фирмы Либхер /39/ |
|
|
|
||||||
Рис. 3.25. Гидромотор DMVA /39/
126
Основные параметры гидромоторов фирмы Либхер представлены в табл. 3.20, 3.21, 3.22, 3.23.
Таблица 3.20
Технические данные гидромотора серии DMVA108
Номинальный размер |
|
|
|
|
|
108 |
|
Рабочий объем, см³ |
|
|
|
|
|
107,7 |
|
Макс. число оборотов, об/мин |
|
|
|
|
3 350 |
||
Расход, л/мин |
|
|
|
|
|
361 |
|
Мощность на выходном валу, кВт |
|
|
|
|
259 (при Δp = 43 МПа) |
||
Крутящий момент на выходном валу, Нм |
|
|
|
737 (при Δp = 43 МПа) |
|||
Номинальное давление, МПа |
|
|
|
|
|
45 |
|
Макс. давление, МПа |
|
|
|
|
|
50 |
/39/ |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Д |
|
Таблица 3.21 |
||
|
|
|
|
|
|||
Технические данные гидромотора серии DMVA 165 /39/ |
|||||||
|
|
|
|
|
|
|
|
Номинальный размер |
|
|
|
|
|
165 |
|
|
|
|
|
И |
|||
Рабочий объем, см³ |
|
|
|
167,8 |
|||
Макс. число оборотов, об/мин |
|
|
|
|
3 000 |
||
Расход, л/мин |
б |
|
|
|
503 |
|
|
|
|
|
|
|
|
||
Мощность на выходном валу, кВт |
|
|
|
|
361 (при Δp = 43 МПа) |
||
Крутящий момент на выходном валу, Нм |
|
|
|
1 149 (при Δp = 43 МПа) |
|||
|
|
А |
|
|
|
|
|
Номинальное давлен е, МПа |
|
|
|
|
45 |
|
|
Макс. давление, МПа |
|
|
|
|
|
50 |
|
С |
|
|
|
|
|
|
Таблица 3.22 |
Техническиеиданные гидромотора серии DMVA 355 /39/ |
|||||||
Номинальный размер |
|
|
|
|
|
355 |
|
Рабочий объем, см³ |
|
|
|
|
|
355,6 |
|
Макс. число оборотов, об/мин |
|
|
|
|
2 400 |
||
Расход, л/мин |
|
|
|
|
|
853 |
|
Мощность на выходном валу, кВт |
|
|
|
|
512 (при Δp = 36 МПа) |
||
Крутящий момент на выходном валу, Нм |
|
|
|
2 038 (при Δp = 36 МПа) |
|||
Номинальное давление, МПа |
|
|
|
|
|
38 |
|
Макс. давление, МПа |
|
|
|
|
|
40 |
|
127
|

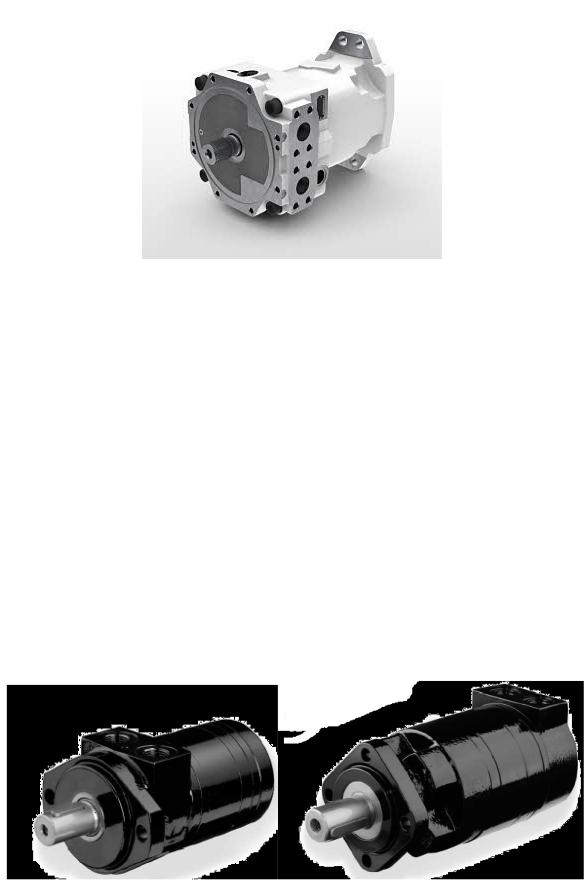

Рис. 3.26. Гидромотор DMFA 355 /39/ |
|
||||||
|
|
|
|
|
И |
Таблица 3.23 |
||
|
|
|
|
Д |
|
|
||
Технические данные гидромотора серии DMFA 355 /39/ |
||||||||
Номинальный размер |
|
|
|
|
|
|
355 |
|
Рабочий объем, см³ |
|
|
А |
|
|
355,6 |
|
|
|
|
|
|
|
|
|
||
Макс. число оборотов, об/мин |
|
|
|
|
2 400 |
|
||
Расход, л/мин |
|
|
|
|
|
|
853 |
|
|
|
б |
|
|
|
|
|
|
Мощность на выходном валу, кВт |
|
|
|
|
512 (при Δp = 36 МПа) |
|||
Крутящий момент на выходном валу, Нм |
|
|
|
2 034 (при Δp = 36 МПа) |
||||
|
и |
|
|
|
|
38 |
|
|
Номинальное давление, МПа |
|
|
|
|
|
|
||
Макс. давление, МПа |
|
|
|
|
|
|
40 /39/ |
|
С |
|
|
|
|
|
|
|
|
3.2.3. Героторные гидромоторы |
|
|||||||
Героторные (нерегулируемые) гидромоторы серии TF компании Parker изображены на рис. 3.27.
Рис. 3.27. Нерегулируемый героторный гидромотор серии TF /35/
128
Героторный гидромотор имеет низкую частоту вращения. Переключающий клапан с нулевой утечкой обеспечивает повышенный и более постоянный объемный КПД /35/. Шиберный ротор обеспечивает снижение трения и внутренней утечки /35/.
На рис. 3.28 изображен общий вид нерегулируемого героторного серии TF.
|
|
|
|
И |
|
|
|
Д |
|
|
|
А |
|
|
|
б |
|
|
|

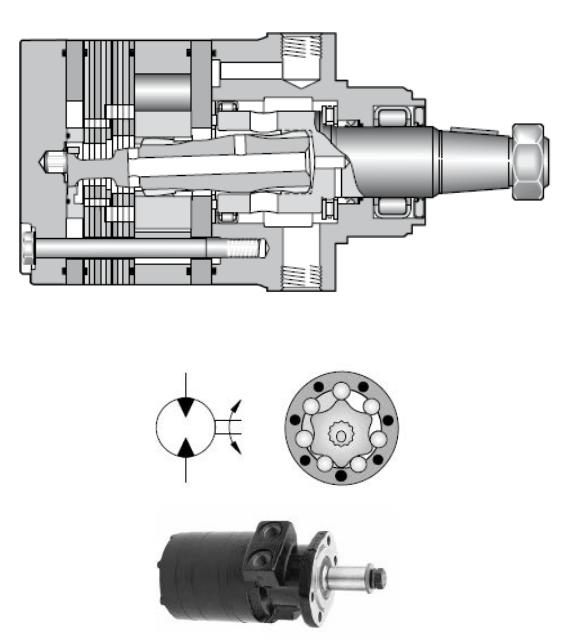

Рис. 3.28. Нерегулируемый героторный гидромотор серии TF /35/ |
||||
и |
|
|
|
|
С |
|
|
|
|
Рис. 3.29. Героторный гидромотор серии TF /35/
На рис. 3.29 изображено условное обозначение и поперечный разрез героторного гидромотора серии TF.
129
В табл. 3.24 и 3.25 приведены основные параметры гидромоторов серий TF и TG.
Таблица 3.24
Технические характеристики гидромоторов серии TF /35/
Серия |
Раб. |
|
Макс. част. |
Макс. пере- |
Макс. ра- |
Мин. пус- |
Макс. |
||
моторов |
объем, |
вращ., |
пад давления, |
бочее |
ковой кру- |
расход |
|||
TF |
см3 |
|
об/мин, |
МПа, |
давление, |
тящий мо- |
масла, |
||
|
|
|
раб./кратковр. |
раб./кратковр. |
|
МПа |
мент, Нм |
л/мин |
|
TF80 |
81 |
|
550/730 |
20/28 |
|
30 |
172/236 |
45/60 |
|
TF100 |
100 |
|
600/750 |
16/24 |
|
30 |
168/252 |
60/75 |
|
TF130 |
128 |
|
470/580 |
14/20 |
|
30 |
192/280 |
60/75 |
|
TF140 |
141 |
|
370/530 |
14/20 |
|
30 |
197/308 |
60/75 |
|
TF170 |
169 |
|
365/440 |
14/20 |
И |
264/388 |
60/75 |
||
|
|
30 |
|||||||
TF195 |
197 |
|
300/380 |
14/20 |
|
30 |
304/448 |
60/75 |
|
TF240 |
238 |
|
320/420 |
14/20 |
|
30 |
368/548 |
75/100 |
|
TF280 |
280 |
|
270/350 |
|
Д |
30 |
440/640 |
75/100 |
|
|
14/20 |
|
|||||||
TF360 |
364 |
|
200/260 |
13/20 |
|
30 |
510/780 |
75/100 |
|
|
|
|
|
А |
|
|
|
|
|
TF405 |
405 |
|
170/230 |
13/17 |
|
30 |
575/789 |
75/100 |
|
TF475 |
477 |
|
150/200 |
11,5/14 |
|
30 |
603/740 |
75/100 |
|
|
3 |
|
б |
|
|
|
Таблица 3.25 |
||
|
|
|
|
|
|
|
|
||
|
Технические характеристики гидромоторов серии TG /35/ |
|
|||||||
|
|
|
|
|
|
|
|
|
|
Серия |
Раб. |
|
и |
Макс. пере- |
Макс. ра- |
Мин. пус- |
Макс. |
||
|
Макс. част. |
||||||||
моторов |
объем, |
вращ., |
пад давления, |
бочее |
ковой кру- |
расход |
|||
TG |
см |
|
об/м н, |
МПа, |
давление, |
тящий мо- |
масла, |
||
|
|
|
раб./кратковр. |
раб./кратковр. |
|
МПа |
мент, Нм |
л/мин |
|
TG140 |
140 |
|
530/710 |
20/28 |
|
30 |
320/436 |
75/100 |
|
TG170 |
169 |
|
400/575 |
20/28 |
|
30 |
388/536 |
75/100 |
|
TG195 |
195 |
|
380/510 |
20/28 |
|
30 |
448/616 |
75/100 |
|
|
|
|
С |
|
|
|
|
|
|
TG240 |
237 |
|
320/420 |
20/28 |
|
30 |
548/756 |
75/100 |
|
TG280 |
280 |
|
270/350 |
20/28 |
|
30 |
640/880 |
75/100 |
|
TG335 |
337 |
|
225/290 |
20/28 |
|
30 |
784/1080 |
75/100 |
|
TG405 |
405 |
|
185/245 |
17/24 |
|
30 |
768/1080 |
75/100 |
|
TG475 |
476 |
|
160/240 |
14/20 |
|
30 |
768/1120 |
75/115 |
|
TG530 |
529 |
|
140/215 |
14/17 |
|
30 |
840/1024 |
75/115 |
|
TG625 |
624 |
|
120/185 |
12/16 |
|
30 |
832/1088 |
75/115 |
|
TG785 |
786 |
|
95/145 |
10/14 |
|
30 |
920/1192 |
75/115 |
|
TG960 |
958 |
|
78/119 |
7/11.5 |
|
30 |
740/1112 |
75/115 |
|
130
