Материал: 2461
Таблица 3.6
Основные характеристики гидромоторов ГПР - Ф…
Наименование параметра |
ГПР-Ф-160 |
ГПР-Ф-200 |
ГПР-Ф-250 |
ГПР-Ф-320 |
ГПР-Ф-400 |
ГПР-Ф-500 |
ГПР-Ф-630 |
|||||
Номинальный |
рабочий |
160 ± 4,8 |
200 ± 6 |
250 ± 7,5 |
320 ± 9 |
400 ± 12 |
500 ± 15 |
630 ± 19 |
||||
объем, см3 |
|
|
|
|
|
|
|
|
|
|
|
|
Частота вращения, мин-1: |
|
|
|
|
|
|
|
|
|
|
||
номинальная |
|
600 ± 60 |
480 ± 36 |
378 ± 36 |
300 ± 24 |
240 ± 24 |
190 ± 15 |
150 ± 15 |
||||
максимальная |
780 |
|
630 |
|
499 |
390 |
310 |
250 |
200 |
|||
минимальная |
|
10 |
|
10 |
|
|
6 |
5 |
5 |
4 |
3 |
|
Номинальный |
расход |
1,6 ± 0,16 |
1,6 ± 0,16 |
1,6 ± 0,16 |
1,6 ± 0,16 |
1,6 ± 0,16 |
1,6 ± 0,16 |
1,6 ± 0,16 |
||||
жидкости, дм3/с |
|
|
|
|
|
|
|
И |
|
|
|
|
Давление, МПа: |
|
|
|
|
|
|
16Д16 |
|
|
|
||
на входе: |
|
|
|
|
|
|
|
|
|
|||
номинальное |
16 |
|
16 |
|
|
16 |
16 |
16 |
||||
максимальное |
20 |
|
20 |
|
|
20 |
20 |
20 |
20 |
20 |
||
на выходе: |
|
|
|
|
|
А |
|
|
|
|
||
максимальное |
8 |
|
8 |
|
8 |
8 |
8 |
8 |
||||
|
|
|
8 |
|||||||||
Крутящий момент, Н м, не |
|
|
|
б |
|
|
|
|
|
|||
менее: |
|
|
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|
|
|
|
|
номинальный |
365 |
|
454 |
|
567 |
716 |
908 |
1114 |
1430 |
|||
страгивания |
300 |
|
и370 |
|
465 |
585 |
745 |
915 |
1174 |
|||
Гидромеханический КПД, |
0,9 |
|
0,9 |
|
0,9 |
0,9 |
0,9 |
0,9 |
0,9 |
|||
не менее |
|
|
|
|
|
|
|
|
|
|
|
|
Коэффициент |
полезного |
0,85 |
|
0,85 |
|
0,85 |
0,85 |
0,85 |
0,85 |
0,85 |
||
действия, не менее |
|
С |
|
|
|
|
|
|
|
|||
|
|
|
|
|
|
|
|
|
|
|||
Масса |
(без |
рабочей |
20 |
|
20,5 |
|
21 |
23 |
23,5 |
23,5 |
24 |
|
жидкости), кг, не более |
|
|
|
|
|
|
|
|
|
|
||
111
|
Основные характеристики гидромоторов ПМТ |
|
Таблица 3.7 |
|||||||
|
|
|
||||||||
|
|
|
|
|
|
|
|
|||
Наименование параметра |
|
ПМТ320 |
ПМТ400 |
ПМТ500 |
ПМТТ630 |
ПМТТ800 |
ПМТТ1000 |
|||
Рабочий объем, см3 |
|
322,4 |
403,0 |
503,8 |
644,8 |
806,0 |
1007,6 |
|||
Частота вращения, с-1, (мин-1): |
|
|
|
|
|
|
|
|
|
|
номинальная |
|
3,2 (192) |
2,5 (150) |
2,5 (150) |
3,2 (192) |
2,5 (150) |
2,5 (120) |
|||
максимальная |
|
6,5 (390) |
6,0 (360) |
5,5 (330) |
5,5 (330) |
5,0 (300) |
4,5 (270) |
|||
минимальная |
|
0,3 (18) |
0,3 (18) |
0,3 (18) |
0,3 (18) |
0,3 (18) |
0,3 (18) |
|||
Номинальный расход жидкости, л/мин, |
73 |
|
71,3 |
Д |
146 |
141 |
141 |
|||
|
|
89,1 |
||||||||
не более |
|
|
|
|
|
|
|
|
|
|
Давление, МПа: |
|
|
|
А |
И |
|
|
|
||
на входе: |
|
|
|
|
|
|
||||
номинальное |
|
12,5 |
12,5 |
|
12,5 |
12,5 |
12,5 |
12,5 |
||
максимальное |
|
16 |
б |
|
|
16 |
16 |
16 |
16 |
|
|
|
16 |
|
|||||||
на выходе: |
|
|
|
|
|
|
|
|
|
|
максимальное |
|
8,0 |
|
8,0 |
|
8,0 |
8,0 |
8,0 |
8,0 |
|
минимальное |
|
и |
|
0 |
|
0 |
0 |
0 |
0 |
|
|
0 |
|
|
|
||||||
Номинальный перепад давлений, МПа |
12,5 |
12,5 |
|
12,5 |
12,5 |
12,5 |
12,5 |
|||
|
С |
|
0,15 |
|
0,15 |
0,15 |
0,15 |
0,15 |
||
Максимальное давление дренажа, МПа |
0,15 |
|
||||||||
Гидромеханический КПД, не менее |
|
0,92 |
0,92 |
|
0,92 |
0,92 |
0,91 |
0,91 |
||
Коэффициент полезного действия, не |
0,78 |
0,78 |
|
0,78 |
0,78 |
0,78 |
0,78 |
|||
менее |
|
|
|
|
|
|
|
|
|
|
Полезная номинальная мощность, кВт, |
11,86 |
11,59 |
14,48 |
23,73 |
22,92 |
22,92 |
||||
не менее |
|
|
|
|
|
|
|
|
|
|
Крутящий момент, Н м, не менее: |
|
|
|
|
|
|
|
|
|
|
номинальный |
|
590 |
|
738 |
|
922 |
1180 |
1459 |
1824 |
|
страгивания |
|
472 |
|
590 |
|
738 |
944 |
1167 |
1459 |
|
Масса (без рабочей жидкости), кг |
|
20,8 |
22,0 |
|
23,5 |
28,4 |
31,1 |
34,1 |
||
112
3.2.Зарубежные гидромоторы
3.2.1.Шестеренные гидромоторы
Шестеренные гидромоторы, выпускаемые зарубежными производителями, являются нерегулируемыми и могут быть изготовлены в алюминиевом или чугунном корпусе.
Фирма Parker (США) изготавливает шестеренные гидромоторы серии PGM 500, выполненные в алюминиевом корпусе.
Гидромоторы серии PGM 500 обеспечивает превосходную производительность, высокую эффективность и тихую работу при высоких рабочих давлениях /35/.
Выпускаются гидромоторы типоразмера PGM 511 с рабочим объемом от 6 до 33 см3. Гидромотор, отвечающий особенностям применения, можно выбрать из широкого ряда стандартных исполнений
/35/. |
|
Характеристики данной серии насосов: |
|
-непрерывная работа при давлении до 25 МПа; |
|
|
И |
-высокопрочные материалы и большой диаметр шейки вала обес- |
|
печивают низкие нагрузки на подшипники для работы при высоком |
|
давлении; |
Д |
|
|
-низкий уровень шума, профиль шестерен с 12 зубьями и оптими- |
|
зированное регулирование расходаАобеспечивают снижение пульса- |
|
ций давления и исключ тельно низкий уровень шума при работе; |
|
-высокая эффект вностьб; |
|
-разгруженные блоки подшипников обеспечивают максималь- |
|
и |
|
ную эффективность при любых условиях эксплуатации; |
|
-разнообразие применений, типов крепления и присоединитель-
ных рабочих отводов в соответствии с международными стандартами, |
|
С |
|
возможность установки встроенных клапанов обеспечивают уникаль- |
|
ность конструкции и универсальность применения /35/. |
|
Данная серия гидромоторов относится к реверсивным |
гидромо- |
торам повышенной мощности с внешним зацеплением /35/. |
|
Частота вращения вала гидромотора составляет от |
500 до |
3500 об/мин /35/. |
|
Рекомендуется применять гидравлические жидкости типа HLP, DIN51624-2 /35/ с интервалом температур от –15 до +80 °С.
113
Вязкость жидкости может составлять от 8 до 1000 мм2/с. Максимально допустимое рабочее давление зависит от вязкости рабочей жидкости /35/.
Диапазон температуры окружающей среды, при котором будет работать гидромотор, от –40 до 70 °С.
Фильтрация рабочей жидкости должна соответствовать ISO 4406
класс 18/16/13 /35/.
На рис. 3.11 изображен общий вид шестеренного гидромотора серии PGM 500. В табл. 3. 8 приведены основные параметры данного гидромотора.
|
|
|
|
|
|
|
|
И |
|
|
|
|
|
|
|
|
Д |
|
|
||
|
|
|
|
|
А |
|
|
|
||
|
|
Рис. 3.11. Шестеренный гидромотор |
|
|
||||||
|
|
|
б |
|
|
|
|
|
||
|
в алюминиевом корпусе серии PGM /35/ |
|
|
|||||||
|
|
и |
|
|
|
|
|
Таблица 3.8 |
||
|
|
|
|
|
|
|
|
|
|
|
Основные параметры г дромотора серии PGМ 511 ХХХХ /35/ |
||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
С |
|
|
|
|
|
|
|
|
|
Рабочий объем |
|
|
Частота вращения, об/мин |
Рабочее |
Типовой |
|||||
Обозначение |
см3 |
|
|
мин. |
|
|
макс. |
давление |
крутящий |
|
ХХХХ |
|
|
|
|
|
|
|
|
макс., |
момент при |
|
|
|
|
|
|
|
|
|
МПа |
рабочем |
|
|
|
|
|
|
|
|
|
|
давлении, |
|
|
|
|
|
|
|
|
|
|
Нм |
0060 |
6,0 |
|
|
500 |
|
|
3500 |
25 |
21,5 |
|
0080 |
8,0 |
|
|
500 |
|
|
3500 |
25 |
28,6 |
|
0100 |
10,0 |
|
|
500 |
|
|
3500 |
25 |
35,8 |
|
0110 |
11,0 |
|
|
500 |
|
|
3500 |
25 |
39,4 |
|
0140 |
14,0 |
|
|
500 |
|
|
2700 |
25 |
50,1 |
|
0160 |
16,0 |
|
|
500 |
|
|
3500 |
25 |
57,3 |
|
0190 |
19,0 |
|
|
500 |
|
|
3200 |
25 |
68 |
|
0230 |
23,0 |
|
|
500 |
|
|
2700 |
22,5 |
74,1 |
|
0270 |
27,0 |
|
|
500 |
|
|
2300 |
19 |
73,5 |
|
0310 |
31,0 |
|
|
500 |
|
|
2000 |
16,5 |
73,3 |
|
0330 |
33,0 |
|
|
500 |
|
|
1800 |
15,5 |
73,3 |
|
114
Реверсивные гидромоторы повышенной мошности серии PGM 600
компании Parker имеют стальной литой корпус, 12 шестерен с внешним зацеплением, а также бронзовые компенсаторы. Данные гидромоторы разработаны и испытаны для мобильных машин и промышленного оборудования. Данные гидромоторы могут использоваться в усилителях рулевого управления и тормозных системах мобильных машин /35/.
На рис. 3.2 изображен шестеренный гидромотор серии PGM 600.
|
|
|
|
|
|
И |
|
|
|
|
б |
Д |
|
|
|||
|
|
|
|
|
|
|||
|
и |
|
|
|
|
|||
|

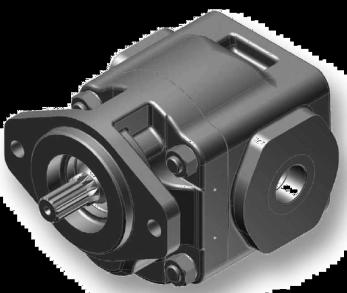

Р с. 3.12. |
ШестеренныйАгидромотор |
|
|
||||
|
в стальном корпусе серии PGM600 /35/ |
|
|
|||||
|
С |
|
|
|
|
|
|
|
Требования к рабочей жидкости аналогичны требованиям, |
||||||||
предъявляемым к рабочей жидкости для гидромотора серии PGM 500. |
||||||||
Объемный КПД данной серии гидромоторов составляет 0,97. |
||||||||
|
|
|
|
|
|
|
|
Таблица 3.9 |
Технические характеристики гидромоторов серии PGМ 620 ХХХХ /35/ |
||||||||
|
|
|
|
|
|
|
|
|
Рабочий объем |
|
|
Частота вращения, об/мин |
Рабочее |
Типовой |
|||
Обозначение |
см3 |
|
|
мин. |
|
макс. |
давление |
крутящий |
ХХХХ |
|
|
|
|
|
|
макс., |
момент при |
|
|
|
|
|
|
|
МПа |
рабочем |
|
|
|
|
|
|
|
|
давлении, |
|
|
|
|
|
|
|
|
Нм |
1 |
2 |
|
|
3 |
|
4 |
5 |
6 |
0160 |
16 |
|
|
500 |
|
3000 |
27,5 |
63 |
0190 |
19 |
|
|
500 |
|
3000 |
27,5 |
74 |
115
