Прибор предназначен для применения в составе грузоподъёмных машин различных конструкций (трубоукладчики, автоподъёмники, манипуляторы, автомобильные краны и т.п.), имеющих по условиям эксплуатации ограничения по углу наклона (крену), и служит для предупреждения от опрокидывания в процессе их эксплуатации.
МА.20 состоит из блока контроля и индикации БКИ и датчика углового положения ДУП, соединенных между собой кабелем связи.
Основные технические характеристики СМА.20 [66]:
д апазон нд кации углов наклона по осям X, Y – ± 10,0°;
д скретность |
ндикации линейной светодиодной шкалы – 1°; |
|||
змерения |
углов по осям X, Y – не более 1%; |
|||
погрешность |
|
|||
С кол чество разрядов цифрового светодиодного индикатора |
||||
угла наклона по каждой координате – 3 шт.; |
||||
кол чество сегментов линейного светодиодного индикатора |
||||
|
бора |
|||
по осям X Y |
(по четырем направлениям) – 10 шт.; |
|||
макс мальный ток коммутации исполнительного реле –16 А; |
||||
степень защ ты от внешних воздействующих факторов для |
||||
корпуса пр |
|
– IP65; для датчика – IP67; |
||
|
|
А |
||
напряжение питания– от 9 до 36 В постоянного тока или 220 ± 15 В переменного тока частотой 50 Гц;
потребляемая мощность прибора – не более 3 Вт.
Принцип действия при ора основан на измерении текущего зна-
чения угла наклона платформы и сравнении его величины с предельно допустимым значением, заложеннымДв настроечную память при-
бора, для формирования заградительной характеристики и выработки предупредительных сигналов [66].
С помощью датчика информация о наклоне, измеренная в двух взаимно перпендикулярных осях X и Y, преобразуется в дискретные электрические сигналы. Эти сигналы поступаютБКИв блок , обрабатывается микропроцессором и преобразуется в световую индикацию. Расчёт предельного угла наклона производится по правилу векторного сложения угловых значений по осям X и Y.
При значениях угла наклона в пределах нормы, прибор формирует сигнал Норма (контакты исполнительного реле разомкнуты). При значениях угла наклона, близких к предельно допустимым, прибор формирует сигнал Опасно (звучит прерывистый звуковой сигнал, контакты исполнительного реле замыкаются и размыкаются с частотой 1 Гц). При угле наклона выше допустимого значения прибор формирует сигнал Стоп (звуковой сигнал звучит непрерывно, контакты исполнительного реле замкнуты).
201
Питающее напряжение на прибор подаётся при помощи отдельного кабеля. Контакты исполнительного реле подключаются к цепям управления исполнительными механизмами машины и внешнему
звуковому сигналу. После подачи напряжения питания прибор выполняет самотестирование элементов блока БКИ, датчика ДУП, со- Сединительного кабеля на наличие неисправностей, обрывов, замыканий, утечек и т.д. При обнаружении неисправности на индикаторе
высвечивается сообщение об ошибке, формируется команда Стоп.
Пр бор безопасности ОГМ25.5, выпускаемый ООО НПП «Резонанс», г. Челяб нск, предназначен для контроля за положением рабочего оборудован я ур льно-крановых машин с целью автоматизации и повышен я безопасности спуско-подъёмных операций, выполняе-
мых |
бур льно-стро тельных |
ах [67]. |
при |
|
|
ОГМ25.5 устанавливается на бурильно-крановые и бурильные |
||
шнековые маш ны с короткошнековыми бурами и непрерывными |
||
шнеками соответственно. |
|
|
Выполняемые функции при ора ОГМ25.5 [67]: |
||
|
работ |
|
• |
измерение и ото ражение на дисплее блока индикации про- |
|
дольного и поперечного углов наклона мачты бурильной установки |
||
относительно гравитационной вертикали, глубины опускания бура, |
||
угла поворота платформы бурильной установки; |
||
• |
А |
|
контроль и отображение давления масла в гидросистемы |
||
машины (до трёх точек); |
|
|
• регистрация параметров работы бурильно-крановой машины |
||
(регистратор параметров); |
Д |
|
|
|
|
|
|
И |
• автоматическая остановка механизмов машины при выходе
бурильного оборудования из диапазона допустимых значений;
• отображение календарной даты и текущего времени суток
(часы реального времени).
В состав прибора ОГМ25.5 (рис. 8.5) входят [67]:
• блок индикации БИ02.1 – 1;
• датчик длины ДДС15.2 – 2;
• датчик угла наклона ДУГ45.5 – 3;
• датчики давления в полостях гидроцилиндра ДД250.11 (3 шт.) – 4;
• датчик азимута ДУА360.3 – 5.
202
1 |
2 |
3 |
С |
4 |
5 |
|
|
|
||
Внешний |
|
||
|

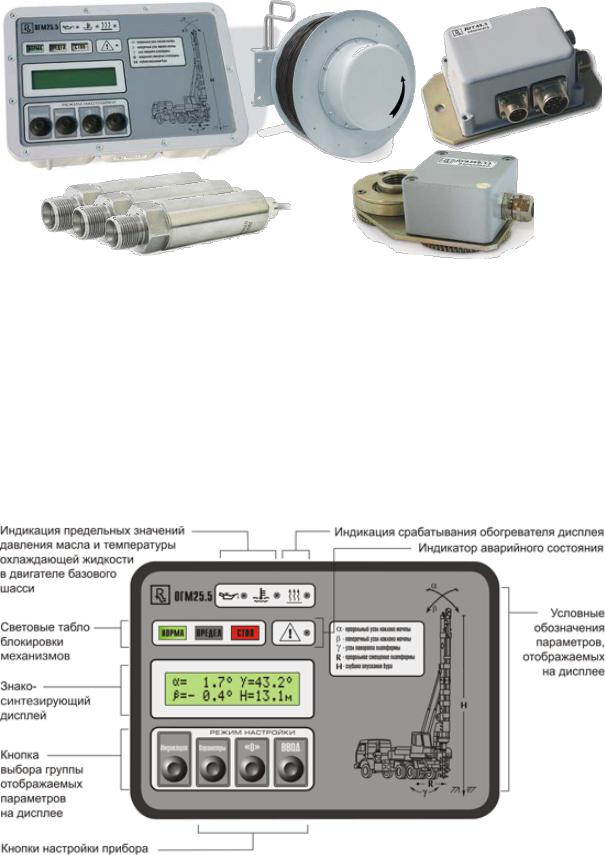

Р с. 8.5. |
вид элементов прибора ОГМ25.5 |
|
Блок |
нд кац |
БИ02.1 предназначен для работы в качестве |
|
центрального управляющего и вычислительного блока прибора безо- |
|||
пасности ОГМ25.5. Используется для ввода режимов работы прибора |
|||
и вывода |
нформац |
о ра оте машины, а также управления сигна- |
|
|
|
А |
|
лами блокировки. Содержит ЖК-дисплей, световые табло и светоди- |
|||
одные индикаторыбдля вывода информации о работе бурильно- |
|||
крановой |
машины. |
Назначение элементов индикации |
и органов |
управления БИ02.1 показано на рис. 8.6 [67].
Д И
Рис. 8.6. Внешний вид передней панели БИ02.1 прибора ОГМ25.5
203
Основные особенности и технические характеристики БИ02.1 [67]:
звуковая сигнализация в виде пьезоизлучателя; органы управления – 9 кнопок на лицевой панели, переклю-
чатель «РАБОТА/НАСТРОЙКА» на задней стенке; двухстрочный знакосинтезирующий дисплей (2 строки по 16
символов) с отображением четырёх параметров машины; световые табло, отражающие режимы работы машины (зеле-
ное, желтое, красное), светодиодные индикаторы – 4 шт.;
ц фровой нтерфейс передачи данных RBus; |
|
1 управляющ й дискретный вход; |
|
С |
|
2 с ловых выхода с током коммутации до 4 А; |
|
степень защ ты от внешних воздействующих факторов – IP54; |
|
напряжен е п |
– от 8 до 32 В постоянного тока; |
потребляемый ток – не олее 2 А.
Остальные элементы при ора входят в состав других приборов |
||
тания |
||
и систем |
|
, выпускаемых ООО НПП «Резонанс», и описа- |
ны в подразд. 3.12, 4.4 |
5.2 данного пособия. |
|
|
Контрольные вопросы и задания |
|
|
безопасности |
|
|
А |
|
1.Какой угол наклона платформы крана безопасен при работе с
грузом?
2.Перечислите виды механических указателей крена.
3.Где устанавливаются механические указатели крена?
4.Какие механические указатели наклона выпускаются на сегодняшний день? Опишите их область применения, устройство и основные метрологические характеристики.
5.Каковы назначение, область применения, устройство и принцип работы креномера КСЦ-1?
6.Перечислите функции креномера КСЦ-1.
7.При каких углах наклона платформы крана срабатывает предупредительная и запрещающая сигнализации креномера КСЦ-1?
8.Каковы назначение, область применения, устройство и принцип работы сигнализатора СМА.20?
9.Каковы назначение, область применения, устройство и принцип работы прибора безопасности ОГМ25.5?
10.Какие индикаторы и органы управления расположены на передней панели блока индикации БИ02.1 прибора ОГМ25.5?И
204
В соответствии с «Правилами» ПБ 10-382–00 для предотвращения угона или опрокидывания ветром башенные краны с высотой до верха оголовка стрелы более 15 м, козловые краны с пролетом более 16 м, а также мостовые перегружатели должны быть снабжены прибором (анемометром), автоматически включающим сирену при достижении опасной скорости ветра.
Пр нц п работы сигнального анемометра основан на измерении |
|
скорости ветра времени воздействия порывов ветра и сравнении их |
|
с заранее установленными для данного объекта допустимыми значе- |
|
С |
|
ниями (порогами сра атывания сигнализации по скорости ветра и |
|
времени воздейств я). При достижении измеряемых параметров до- |
|
пуст мых значен й для данного |
включается исполнительное |
устройство переключен я цепей сигнализации и управления противо- |
|
устройств. |
|
аварийных |
|
9.1. Анемометр сигнальный цифровойМ-95-ЦМ |
|
Анемометр сигнальный цифровой М-95-ЦМ (рис. 9.1), выпус- |
|
объекта |
|
А |
|
каемый ООО «Экспериментально-производственные мастерские гидрометеорологического и геофизического оборудования», г. СанктПетербург, предназначен для измерения скорости ветра, автоматического определения опасных по совместному воздействию скорости и продолжительности порывов ветра и включения при этом соответствующих сигнальных и противоаварийных устройств [68].
башенные, портальные краны, буровыеДустановки и другие объекты, требующие наличия устройств аварийной ветровой защиты и измерения скорости ветра [68].
Область применения анемометра М-95-ЦМ распространяется на И
Анемометр М-95-ЦМ состоит из измерительного пульта, датчи-
ка скорости ветра с монтажной трубой и комплекта соединительных кабелей. Датчик ветра размещается и эксплуатируется на открытом воздухе, а измерительный пульт – в помещении или кабине крана. Датчик не требует ориентации относительно направления ветра [36].
Измерительный пульт состоит из двух частей: передней панели и задней коробки, которые соединены между собой винтами. На передней панели расположены цифровой индикатор скорости ветра закрытый светофильтром, световые индикаторы «ВНИМАНИЕ»,
