Помимо плоскостных покрытий, несущие и ограждающие конструкции которых работают независимо друг от друга (ограждение дополнительно нагружает несущие конструкции), в промышленных зданиях устраивают также пространственные покрытия. В таких покрытиях, имеющих рациональную геометрическую форму, несущие и ограждающие конструкции работают как единое целое, т. е. в работу включается весь материал.
В промышленных зданиях массового строительства устраивают преимущественно плоскостные покрытия, так как они наиболее универ-
сальны, просты по конструкции и. надежны в эксплуатации. Про- |
|
странственные покрыт я отличаются высокой жесткостью, экономным |
|
С |
|
расходом матер алов, но вместе с тем они сложны по конструкции и |
|
в монтаже. |
|
В ды покрытий и требования к ним. |
|
В зав с мости от профиля Поперечного сечения покрытия подраз- |
|
деляюттрудоемкина одно-, двух- много-скатные, плоские, шедовые и криволи- |
|
нейные. По теплотехн ческим качествам покрытия подразделяются на |
|
утепленные неутепленные – холодные. По конструктивным решениям |
|
покрытия могут ыть еспрогонными и прогонными. Из всех типов по- |
|
б |
|
крытий наибольшее применение в промышленных зданиях индустриаль- |
|
ного типа получили плоские и малоуклонные покрытия с типовыми не- |
|
сущими и ограждающими конструкциями. |
|
Независимо от типа покрытия должны иметь хорошую гидроизоли- |
|
рующую способностьА, соответствующую паро- и теплозащиту, |
быть |
прочными, пожаробезопасными, иметь стойкость в условиях несиловых |
|
знакопеременных воздействиях окружающей среды, быть индустриаль- |
|
ными в возведении, долговечными и надежными в эксплуатации. |
са- |
мое главное требование – они должны иметь малую массу и высокую |
|
экономичность. |
Д |
Стропильные и подстропильные железобетонные конструкции |
|
|
И |
покрытий.
В промышленных зданиях обычно применяют плоскостные стропильные конструкции - балки и фермы. Железобетонные балки односкатные, двускатные и с параллельными поясами применяют для устройства покрытий в промышленных зданиях при пролетах 6, 9, 12 и 18 м. Балки пролетом 6, 9 и 12 м устанавливают только с шагом 6 м, а балки пролетом 18 м - с шагом 6 и 12 м. При наличии подвесного транспорта независимо от пролета балки ставят с шагом 6 м.
Стропильные фермы применяют для перекрытия пролетов 18, 24, 30 м, их устанавливают с шагом 6 и 12 м. Фермы пролетом 18 м легче
36
железобетонных балок того же пролета, но более трудоемки в изготовлении. Применение 18-метровых ферм целесообразно в том случае, когда в пределах покрытия необходимо разместить коммуникационные трубопроводы и вентиляционные каналы или использовать межферменное пространство для устройства технических этажей.
Железобетонные фермы позволяют оборудовать пролеты здания подвесным транспортом грузоподъемностью 5 т (при шаге ферм 6 м). Преимущественно пр меняют сегментные фермы. Они более просты в
изготовлен |
в сравнен и с фермами, имеющими раскосную решетку, |
производств |
|
но требуют несколько увеличенного расхода бетона. Для некоторых |
|
Спри необходимости использования межферменного про- |
|
странства |
меняют фермы с параллельными поясами Безраскосные |
фермы могут |
меняться при покрытиях с переменными уклонами и |
б |
|
при малоуклонных покрытиях.
Подстропильные конструкции.
В тех случаях, когда шаг колонн каркаса превышает шаг несущих конструкц й покрыт я - алок или ферм, их опирают на подстропильные конструкц . Железо етонные подстропильные конструкции устраивают в виде балок или ферм для скатных покрытий и малоуклонных. Подстропильные фермы предназначены для использования в покрытиях со стропильными конструкциями в виде железобетонных ферм, устанавли-
ваемых с шагом 6 м. |
Д |
|
Стальные стропильные и подстропильные фермы. |
||
Стропильные фермыАизготовляют трех основных типов: с парал- |
||
лельными поясами, полиганальные и треугольные, а также фермы с за- |
||
тяжкам. Унифицированные стальные фермы изготовляются пролетами |
||
18, 24, 30 и 36 м. Индивидуальные стропильные фермы могут изготов- |
||
|
|
Изготовляют |
ляться больших пролетов и достигать 60 – 90 и более метров. Подстро- |
||
пильные фермы отличаются наличием параллельных поясов, в остальном |
||
же они аналогичны стропильным фермам. |
их длиной 12, 18 |
|
и 14 м.
Унифицированные здания из легких металлических конструкций. Для зданий с легкими ограждающими конструкциями весьма эффективными являются пространственно-стержневые или структурные покрытия комплексной поставки. Эти системы по сравнению с традиционными плоскостными имеют ряд существенных преимуществ. В них совмещены функции несущих и связевых элементов. Они имеют меньшую строительную высоту покрытия, что позволяет уменьшить площадь стен, а также сокращает эксплуатационные расходы на отопление и принудительную вентиляцию.
37
Промышленные здания сблокированные из ряда объемнопланировочных элементов, применяют для районов с обычными геологическими условиями, с температурой наружного воздуха не ниже -400С. Эти здания отнесены ко II классу, степень их долговечности вторая, в зданиях можно располагать производства с категорией по пожарной безопасности Г и Д.
троительные параметры и технические характеристики зданий следующие:
- сетки колонн 18х12 24х12 м;
- шаг крайн х |
|
средних колонн 12 м; |
- ном нальная высота до низа несущей конструкции покрытия: 4,8; |
||
С |
|
|
6,0; 7,2 8,4 м ( |
ескрановые здания); 6,0; 7,2; 8,4 м (здания с подвесными |
|
); 8,4; 9,6; 10,8 м (здания с мостовыми кранами; |
||
кранамигрузоподъемность кранов: подвесных – 1 кран 3,2 тс или 2 крана по 2тс; мостовых – до 10 тс среднего режима работы при высоте 8,4; 10 тс –
20 тс среднего реж ма ра оты при высотах 9,6 – 10,8 м;
- число пролетов: одно и многопролетные здания; |
|
- не допускаютсябперепады высот в профиле покрытия и устройство |
|
светоаэрационных фонарей надстроек; |
|
- уклон кровли – 1,5% с отводом воды с кровли внутренними водо- |
|
стоками; |
А |
|
|
|
Д |
- естественное освещение – через световые проемы в наружных стенах и посредством устройства зенитных фонарей.
И
38
С |
|
||
и |
|
||
|
б |
|
|
|
А |
||

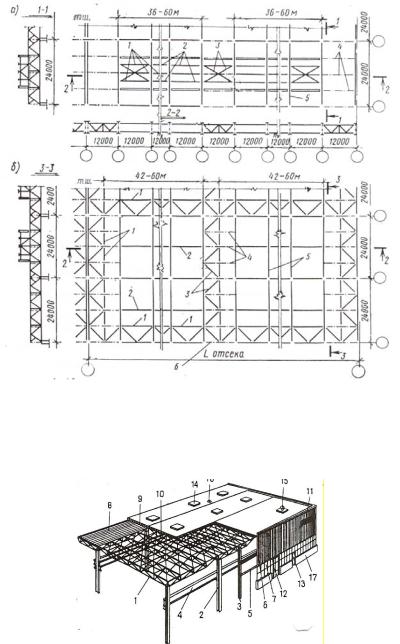

Рис. 15. Пример решения связей в покрытиях со стальными фермами: |
|||
а – по верхним поясам стропильных ферм; – то же, по нижним; 1 – распорки; 2 – |
|||
растяжки; 3 – раскосы; 4 – вертикальные связи; 5 – стропильные фермы; 6 – связе- |
|||
вые фермы. |
|
Д |
|
|
|
||
1 – структурный блок; 2 – |
колонна; 3 – колонна фахверкаЦНИИСК; 4 – подкрановая балка; 5 – |
||
Рис. 16. Общий вид объемно-планировочного элемента здания из легких металличе- |
|||
ских конструкций комплектной поставки со структурными блоками покрытия из |
|||
|
прокатных профилей типа |
. |
|
ригель стеновой; 6 – стеновая панель; 7 – оконная панель; 8 – профилированный настил; 9 – утеплитель; 10 – водоизоляционный ковер; 11 – жалюзийная решетка; 12 – ворота; 13 – дверь; 14 – зенитный фонарь; 15 – крышный вентилятор; 16 – водосточная воронка; 17 – цокольная панель.
39

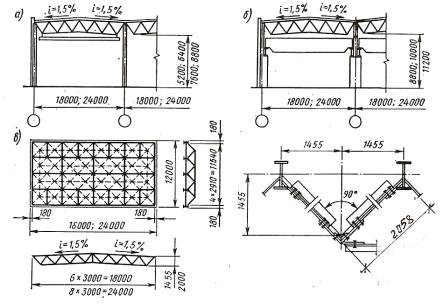

СибР с. 17. Структурное покрытие типа ЦНИИСК а – габар тные схемы зданий; – схема структуры; в – элементы складки
При весьма ольшомАразноо разии этих систем их различают по способу решения решетчатой пространственной конструкции, по виду сечения стержней, по типу и технологическому способу их узловых со-
единений. Так структурная система типа «ЦНИИ СК» выполняется из прокатных профилей, а типа «Берлин», «Кисловодск», «МАрхИ» и «Молодечно» - из стальных труб. Следует отметить, что структурные покрытия могут быть использованы в комплексных конструктивных системах, т. е. по железобетонным колоннам. Хорошими технико-экономическими показателями отличается покрытие типа ЦНИИСК, которое представляет
собой складчатую конструкцию, состоящуюДиз плоскостных и линейных элементов. Линейные элементы – пояса и раскосы, плоскостные элементы – торцевые фермы. Все заводские соединения сварные, а соединения в узлах структурных блоков на болтах.
Конструктивные элементы ограждающих конструкций.
И
Конструктивное решение и материалы для устройства стен выбираются в зависимости от климатических условий района строительства, теплового и влажностного режима производственных помещений, особенностей технологического процесса производства и принятых конструктивной и строительной систем. По характеру статической работы стены подразделяются на несущие, самонесущие и навесные, а по характеру те-
40
