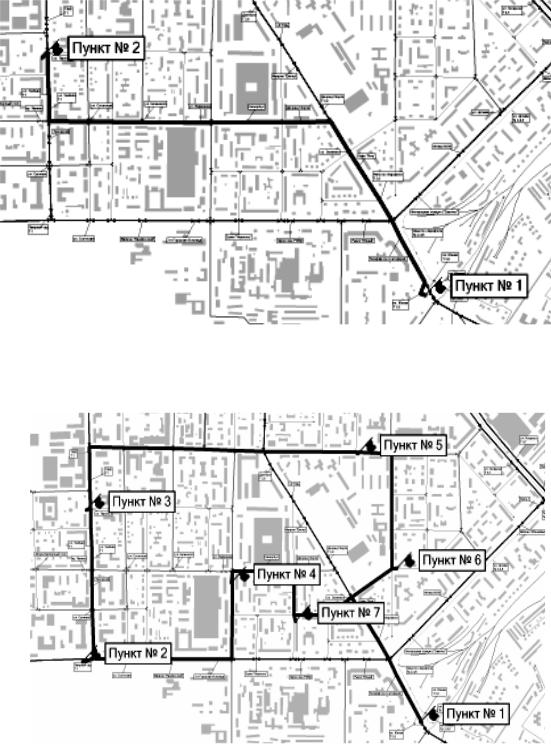

Рис. 6.4. Пример поиска кратчайшего маршрута между заданными пунктами в IndorGIS

Рис. 6.5. Пример поиска кратчайшего обхода заданных пунктов в IndorGIS

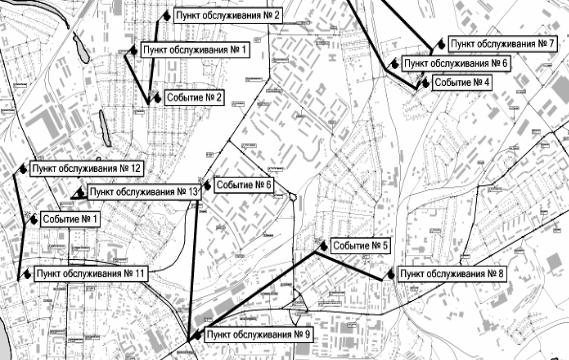

3. Поиск ближайших пунктов обслуживания. Предполагается, что на карте задан точечный слой с некоторыми пунктами обслуживания, например, автозаправочными станциями или магазинами. В этой за-

56

даче для заданной точки на плоскости необходимо найти несколько самых близких пунктов обслуживания (рис. 6.6).

Рис. 6.6. Пример поиска ближайших пунктов обслуживания в IndorGIS

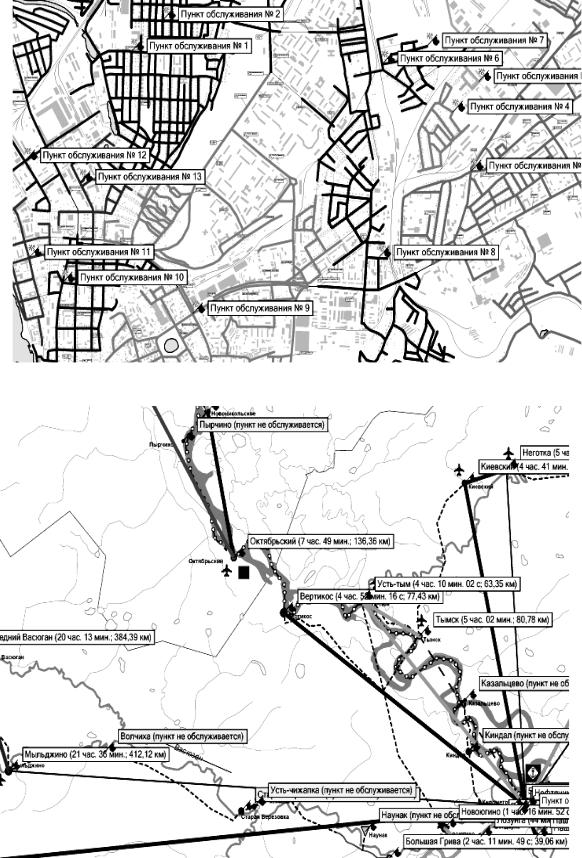

4.Расчет зон обслуживания. Так же, как и для предыдущей задачи, предполагается, что на карте задан точечный слой с некоторыми пунктами обслуживания, например, автозаправочными станциями или магазинами. Необходимо разбить всю карту на непересекающиеся части, каждая из которых будет соответствовать одному пункту обслуживания, который является ближайшим для любой точки внутри полученной части (рис. 6.7).

5.Расчет транспортной доступности. В этой задаче предполага-

ется, что на карте заданы два точечных слоя: один с анализируемыми объектами (например, населенными пунктами на карте области), а другой – с некоторыми обслуживающими объектами (например, районными центрами в областях). Для каждого населенного пункта необходимо определить минимальное время, за которое из него можно доехать до райцентра, либо указать, что проезда нет. На рис. 6.8 показан фрагмент труднодоступного района на севере Томской области, в котором практически отсутствуют автомобильные дороги, но есть речное и авиационное сообщение.

57

6. Расчет межрайонных транспортных связей. Эта задача пред-

полагает, что территория города или региона разбита на некоторые транспортные районы (группы кварталов в городе или отдельные поселения), между которыми следует установить величину тяготе-

ния друг к другу и уровень транспортной обеспеченности районов в соответствии с некоторым видом передвижения, вызванного этим тяготением.

Тяготение между районами определяется на основе их возможно-

стей и притягательностей, а также на основе транспортных связей

районов. При расчете трудовых перемещений возможностями районов является их трудоспособное население, а притягательностями – количество рабочих мест. Например, при расчете культурно-бытовых перемещений из дома возможностями районов являются количество жителей, а притягательностями – объем услуг, предоставляемых районом за единицу времени (это учитывает в себе среднее число проданных за месяц билетов во всех кинотеатрах, театрах, музеях, концертных залах, стадионах; количество и размер различных магазинов, парикмахерских, аптек, пунктов ремонта и пр.).

При расчете культурно-бытовых перемещений не из дома (с рабо-

ты) притягательности берутся те же, что и из дома, а возможностями считается количество рабочих мест.

Транспортная связь между каждой парой районов определяется по транспортной сети как минимальное время, требуемое для перемещения между районами. При этом в городе расчет обычно ведется по сети маршрутного транспорта, а при расчете на уровне регионов – по общей сети автомобильных дорог.

Расчет транспортных связей между районами ведется на основе модели корреспонденций, предполагающей, что чем больше времени требуется человеку, чтобы добраться из одного района в другой, тем менее притягательным (привлекательным) является этот район. Например, поэтому большинство людей на работу будут ездить недалеко от места своего жительства и только меньшее количество – далеко.

В результате расчета транспортных связей получается матрица, показывающая общее количество человек, которые в среднем перемещаются из одного района в другой в соответствии с заданным видом передвижения (например, сколько человек ездит на работу в та- кой-то район). Кроме того, для каждого района определяется, сколько в среднем тратит один житель района на эти поездки. Такие средние

59

величины характеризуют качество транспортной обеспеченности района.

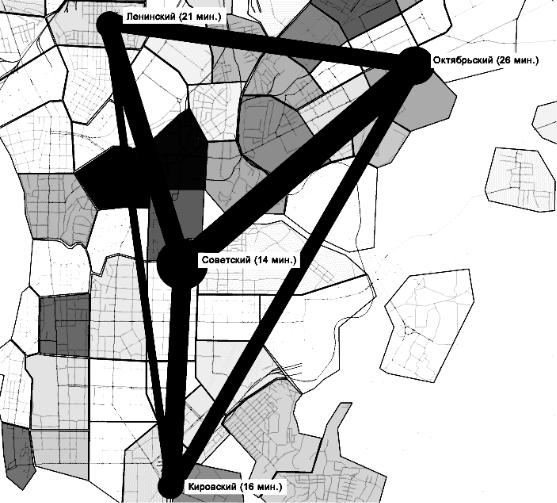

На рис. 6.8, 6.9 приведены результаты расчета транспортных связей между районами на примере трудовых передвижений в г. Томске. Расчет проводился по 70 транспортным районам (такое количество рекомендуется для городов с населением около 500 тыс. жителей), при этом на рисунке в виде толстых линий показаны объединённые результаты, сгруппированные по четырём административным районам города. Толщина линии между административными районами характеризует количество жителей, ежедневно едущих на работу из одного административного района в другой. При этом часть жителей работает в этом же районе, и это количество показывается кругами соответствующего радиуса в центре районов.

Рис. 6.9. Пример расчета транспортных связей между административными районами
