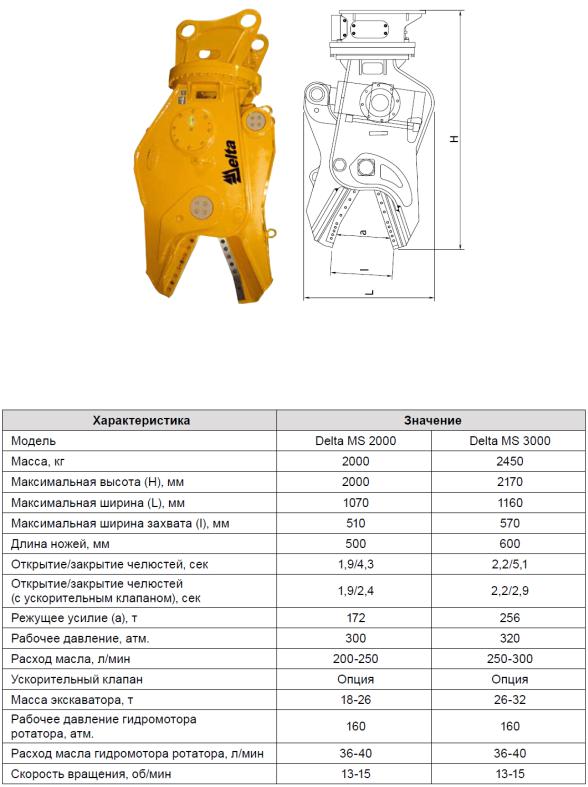

Рис. 1.16. Гидроножницы для резки металла полноповоротные |
|||||
|
|
А |
|
Таблица 4 |
|
Технические характеристики полноповоротных гидроножниц |
|||||
|
|
для резки металла |
|
|
|
|
б |
|
|
|
|
и |
|
|
|
|
|
С |
|
|
|
|
|
Конструктивная схема полноповоротных гидроножниц для резки металла (мультипроцессор) приведена на рис. 1.17.
21
|
|
|
|
И |
|
|
|
|
Д |
|
|

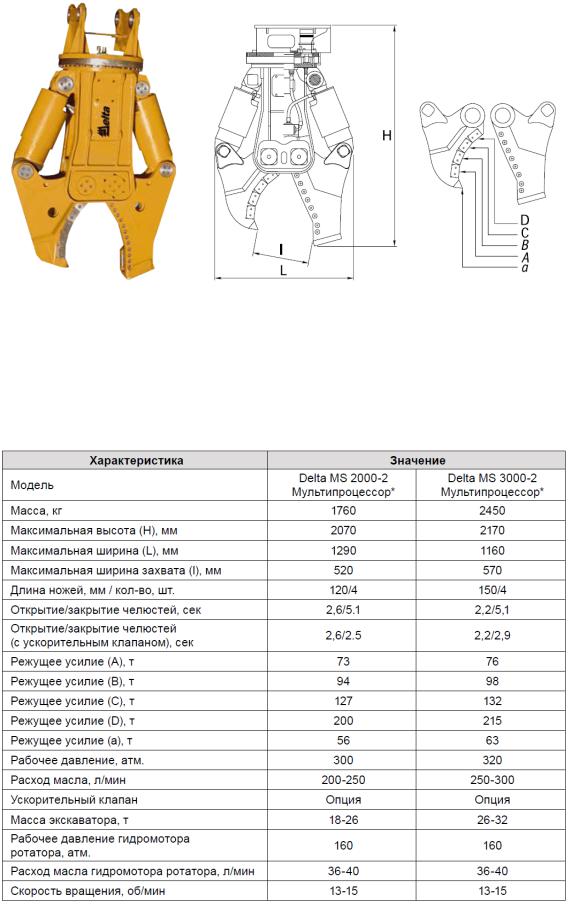

Рис. 1.17. Гидроножницы для резки металла полноповоротные |
|||||
|
|
(мультипроцессор) |
|
|
|
|
|
А |
|
|
|
Технические характеристики полноповоротных гидроножниц для |
|||||
резки металла (мультипроцессор) приведены в табл. 5. |
Таблица 5 |
||||
Технические характеристики полноповоротных гидроножниц |
|||||
|
б |
|
|
|
|
|
для резки металла (мультипроцессор) |
|
|
||
и |
|
|
|
|
|
С |
|
|
|
|
|
22
1.3. Гидроножницы различных фирм
ОАО «Тверской машзавод Гидромолот» выпускает бетонолом НГБ-73 на экскаватор (рис. 1.18).
|
|
И |
|
|
Д |

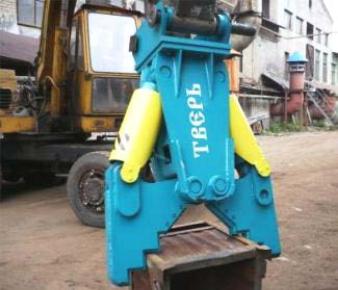

Рис. 1.18. Бетонолом НГБ-73 О О («Тверской машзавод Гидромолот») |
||
Применение |
етонолома о еспечивает более широкий диапазон при- |
|
развиваемое |
|
|
менения гидравлического экскаватора. Технические характеристики |
||
бетонолома: |
|
усилие 700 кН, захват 780 мм, масса 750 кг. |
Г дроножн цы разл чныхАконструкций и модификаций выпуска- |
||
ют во мног х странах Европы и Азии: Delta Engineering Group, Co, |
||
Ltd (Корея); Daemo Engineering Co., Ltd (Корея); LST Group |
||
С |
бMontabert (Франция); Soosan heavy industries co. Ltd |
|
(Герман я); IR |
||
(Корея) др. [29, 32, 33, 35].
Г дравл ческ е ножн цы используются строителями при сносе железобетонных конструкций, сооружений, строений, а также при разделке металла, для разрезания металлических листов, швеллеров, уголков, арматуры, прутков на мелкие составляющие. После этого металлолом идет на переплавку в сталеплавильные печи. Остатки железобетона и бетона подвергают дроблению в мобильных дробильных установках, где бетон отделяется от металла. Бетонная крошка при-
23
меняется при строительстве как дорог, так и различных сооружений как компонент.
Большинство моделей ножниц крепятся на рукоять или стрелу экскаватора с использованием ротатора, который обеспечивает вращение инструмента на 360 градусов. Это позволяет работать в очень ограниченных пространствах и выполнять дробление в самых труднодоступных местах. Оператор экскаватора может производить замену навесного оборудования без посторонней помощи. Высокая износостойкость лезвий челюстей (щек) позволяет долго и производительно работать без их замены. Техническое обслуживание на современных моделях сведено к минимуму благодаря хорошей защите цилиндров и шлангов, быстрой замене лезвий челюстей. Низкий уровень шума позволяет работать как днем, так и в ночное время без вре-
да для окружающих. |
|
|
И |
|
|
|
|
|
|
Широкое открытие челюстей обеспечивает эффективное резание и |
||||
последовательные резку и пробивку без заедания. Надежная конст- |
||||
рукция всех основных компонентов обеспечивает высокую произво- |
||||
дительность |
|
при сносе зданий в сложных условиях. |
||
|
|
|
Д |
|
Производители при разра отке новых моделей применяют современ- |
||||
ные материалы и технические решения, что позволяет развивать мак- |
||||
симальные |
. |
|
|
|
Ф рма Daemo выпускает высокоэффективные и износоустойчи- |
||||
вые г дроножн цы сер |
А |
|
||
DMS (см. рис. 1.19). |
|
|||
|
оборудования |
Средняя режущая сила – 1800 кН; |
||
|
Масса – 2000 кг; |
|
||
усилия |
|
|
|
|
С |
|
|
|
|
Номинальное давление – 32 МПа; Расход рабочей жидкости – 200-250 л/мин; Масса экскаватора – 20–27 т.

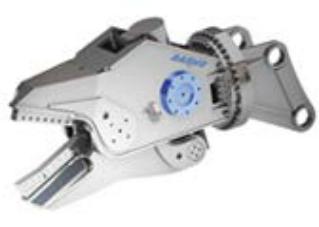

Рис. 1.19. Гидроножницы DAEMO DMS 250
24
Технические характеристики гидроножниц DAEMO DMS приведены в табл. 6.
|
|
|
|
|
|
Таблица 6 |
Технические характеристики гидроножниц DAEMO DMS |
||||||
Наименование |
|
DMS 250 |
DMS 300 |
DMS 330 |
DMS 360 |
|
|
|
|||||
Эксплуатационная масса, кг |
|
2000 |
|
2400 |
И |
|
|
|
2500 |
3400 |
|||
Номинальное давление, МПа |
|
32 |
|
32 |
32 |
32 |
Максимальная ширина раскрыва- |
668 |
|
570 |
806 |
456 |
|
ния, мм |
|
|
Д |
|
||
Длина режущей кромки, мм |
|
200 |
|
200 |
470 |
370+250 |
Максимальное режущее усилие, |
1800 |
|
2560 |
2560 |
2820 |
|
кН |
|
|
|
|
|
|
Общая длина, мм |
|
2353 |
|
2410 |
2695 |
2690 |
Масса экскаватора, т |
А |
27~33 |
33~45 |
|||
|
22~27 |
|
27~33 |
|||
Гидроножницы KOMAC показаны на рис. 1.20. Выпускаются гидроножницы KOMAC нескольких серий: тяжелой серии CHR (для слома / первичной обработки бетона), PHR (для измельчения / вто-
ричной обработки ); легкой серии M и других серий. |
|
|
бетона |
и |
|
С |
Рис. 1.20 Гидроножницы KOMAC |
|
|
